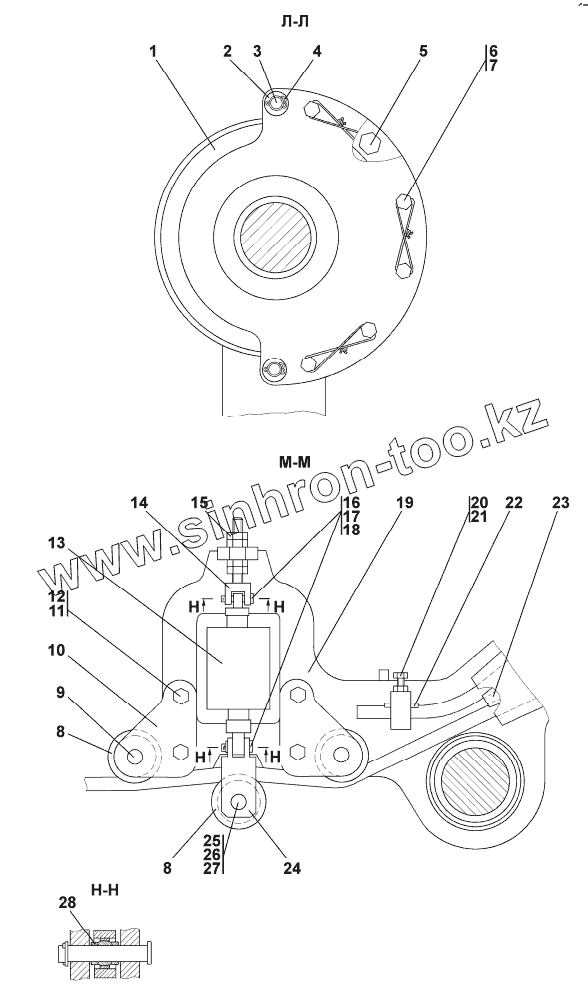

Каталог запасных частей к технике: Промтрактор ТГ-302Я. Установка стрелы и полиспастов
1
1
2
3
4
5
5
6
6
7
8
8
9
10
10
11
11
12
13
14
14
15
15
16
17
18
19
19
20
21
21
22
23
23
24
24
25
26
26
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 313502-92-402-01-20 | Блок | |
| 1 | 313502-92-402-01 | Блок | |
| 2 | Шайба20 | Шайба 20 | |
| 3 | 313502-92-16 | Палец | |
| 4 | ГОСТ397-79 | Шплинт | |
| 5 | 313502-92-13 | Стяжка | |
| 5 | 313502-92-13-20 | Стяжка | |
| 6 | 280545 | Болт 3М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 6 | 280545-20 | Болт 3М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 7 | Проволока1,6-0-С | Проволока 1,6-0-С | |
| 8 | 312002-92-33 | Ролик | |
| 9 | 312002-92-28 | Ось | |
| 10 | 312002-92-136 | Крышка | |
| 10 | 312002-92-136-20 | Крышка | |
| 11 | 280544 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 11 | 280544-20 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 12 | Шайба16ОТ | Шайба 16 ОТ | |
| 13 | ДУЦ | Датчик усилия цифровой | |
| 14 | 313512-92-25СП(SP) | Стяжка | |
| 14 | 313512-92-25-20СП | Стяжка | |
| 15 | 300275 | Гайка М16х1,5-6Н.04.019 ГОСТ 15522-70 | |
| 15 | 300275-20 | Гайка М16х1,5-6Н.04.029 ГОСТ 15522-70 | |
| 16 | Палец | Палец | |
| 17 | Шплинт | Шплинт 3,2х25 | |
| 18 | Шайба | Шайба | |
| 19 | 312002-92-22СП(SP) | Качалка | |
| 19 | 312002-92-22-20СП | Качалка | |
| 20 | БолтМ12х1,25-6gх50 | Болт М12х1,25-6gх50 | |
| 21 | 300220 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 21 | 300220-20 | Гайка М12х1,25-6Н.04.029 ГОСТ 15522-70 | |
| 22 | 312002-92-44 | Упор | |
| 23 | 312501-90-155 | Клин | |
| 23 | 312501-90-155-20 | Клин | |
| 24 | 312002-92-23СП(SP) | Серьга | |
| 24 | 312002-92-23-20СП | Серьга | |
| 25 | 312002-92-29 | Ось | |
| 26 | 315390 | Шайба | |
| 26 | 315390-20 | Шайба | |
| 27 | Шплинт4х36 | Шплинт 4х36 | |
| 28 | 312002-92-70 | Кольцо | |
| 28 | 312002-92-70-20 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
