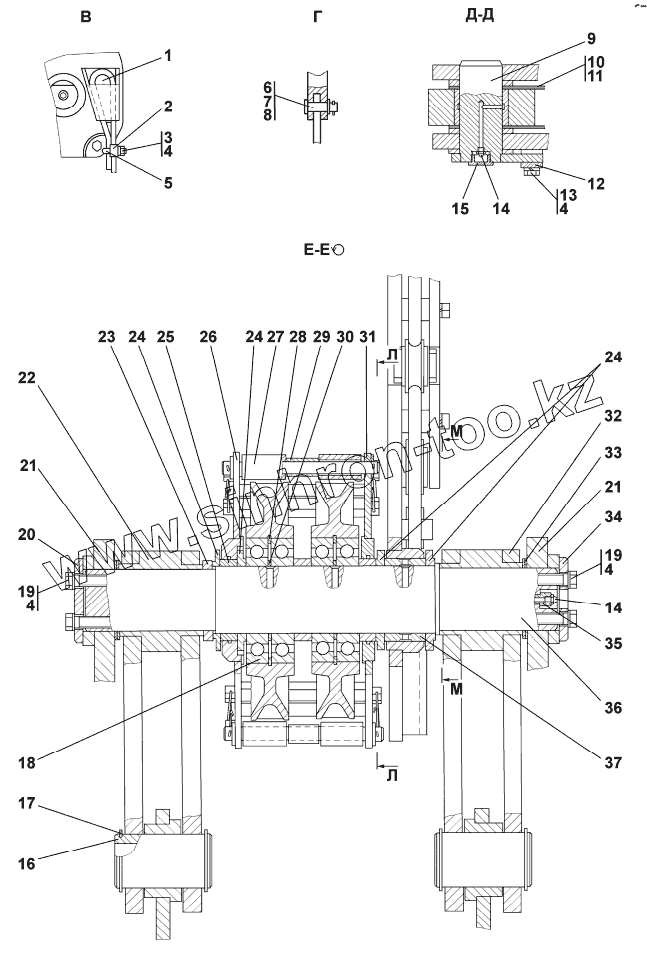

Каталог запасных частей к технике: Промтрактор ТГ-302Я. Установка стрелы и полиспастов
1
1
2
3
3
4
4
4
4
5
6
7
8
9
10
11
12
12
13
14
14
14
15
16
17
17
18
19
19
19
20
21
21
21
22
22
23
24
24
24
25
26
26
27
28
29
30
31
31
32
32
33
34
35
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 312001-92-5-20 | Клин | |
| 1 | 312001-92-5 | Клин | |
| 2 | 312002-92-17 | Зажим | |
| 3 | 300275 | Гайка М16х1,5-6Н.04.019 ГОСТ 15522-70 | |
| 3 | 300275-20 | Гайка М16х1,5-6Н.04.029 ГОСТ 15522-70 | |
| 4 | Шайба16ОТ | Шайба 16 ОТ | |
| 5 | 312002-92-16 | Скоба | |
| 6 | 470040 | Ось 6-6в 12х20.20 Хим. окс. прм ГОСТ 9650-80 | |
| 7 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 8 | Шплинт1,6х14 | Шплинт 1,6х14 | |
| 9 | 312002-92-19СП(SP) | Палец | |
| 10 | 312501-94-134 | Прокладка | |
| 11 | 312501-94-134-01 | Прокладка | |
| 12 | 46-98-2 | Планка | |
| 12 | 46-98-2-20 | Планка | |
| 13 | БолтМ16х1,5-6gх35 | Болт М16х1,5-6gх35 | |
| 14 | Масленка1.2Ц6хр | Масленка 1.2Ц6хр | |
| 14 | Масленка1.2Кд.6хр | Масленка 1.2Кд.6хр | |
| 15 | 375780 | Пробка | |
| 16 | 312501-92-6 | Ось | |
| 17 | 700-58-2122-01 | Кольцо С80 Ц9хр | |
| 17 | 700-58-2122-01-20 | Кольцо С80 Кд9хр | |
| 18 | 60220 | Подшипник 60220 | |
| 19 | 280544-20 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 19 | 280544 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 20 | 313502-92-19 | Крышка | |
| 21 | 312002-92-13СП(SP) | Стойка | |
| 21 | 312002-92-13-20СП | Стойка | |
| 22 | 312501-92-260СП(SP) | Стойка | |
| 22 | 312501-92-260-20СП | Стойка | |
| 23 | 312002-92-21 | Втулка | |
| 24 | 313502-92-12 | Кольцо | |
| 25 | 313502-92-11 | Втулка | |
| 26 | 313502-92-570СП(SP) | Боковина | |
| 26 | 313502-92-570-20СП | Боковина | |
| 27 | 313502-92-14 | Втулка | |
| 28 | 580880 | Кольцо С180 ГОСТ 13940-86 | |
| 29 | 313502-92-15 | Втулка | |
| 30 | 312501-92-28 | Кольцо | |
| 31 | 313502-92-560СП(SP) | Боковина | |
| 31 | 313502-92-560-20СП | Боковина | |
| 32 | 312501-92-260-01СП(SP) | Стойка | |
| 32 | 312501-92-260-01-20СП(SP) | Стойка | |
| 33 | 312501-92-15 | Шайба регулировочная | |
| 34 | 312002-92-37 | Крышка | |
| 35 | 312002-92-36 | Проставка | |
| 35 | 312002-92-36-20 | Проставка | |
| 36 | 312002-92-3 | Ось | |
| 37 | 312002-92-40 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
