Каталог запасных частей к технике: Промтрактор ТГ-302Я. Установка системы подогрева

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

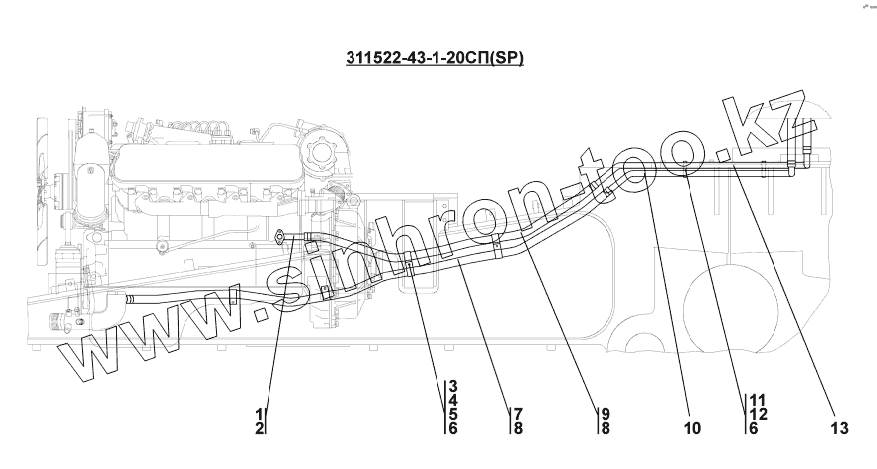

311522-43-1-20СП(SP)
1
2
3
4
5
6
6
7
7
8
8
9
10
10
11
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали
311522-43-1-20СП(SP) 311522-43-1-20СП(SP) Установка системы подогрева
1 312002-43-72-20СП Трубопровод
2 450293 Прокладка
3 700-40-6684 Прокладка
4 415355 Хомутик
5 БолтМ8-6gх16 Болт М8-6gх16
6 Шайба8Т Шайба 8Т
7 460901-24 Рукав
7 460901-24-20 Рукав
8 DIN3017AS30-45/12C7-W2 Шланговый хомут
9 460901-23-20 Рукав
10 312002-43-38СП(SP) Трубопровод
10 312002-43-38-20СП Трубопровод
11 2502-43-106 Прижим
11 2502-43-106-20 Прижим
12 БолтМ8-6gх30 Болт М8-6gх30
13 312006-43-10 Труба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
