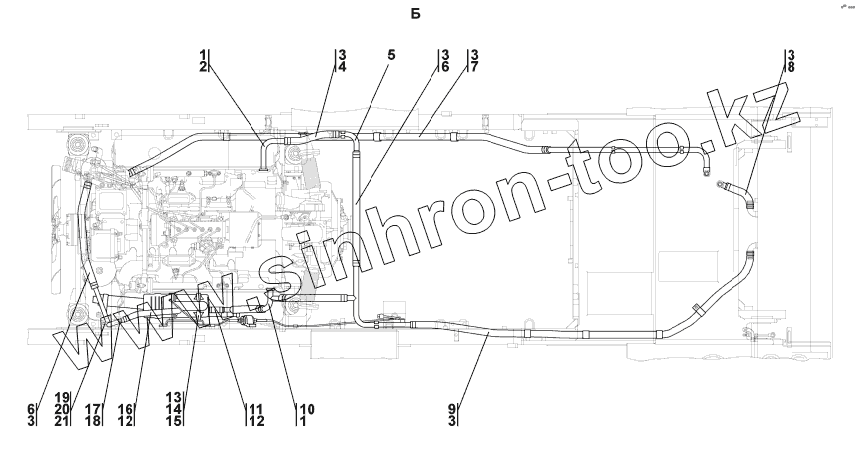

Каталог запасных частей к технике: Промтрактор ТГ-302Я. Установка системы подогрева

Тип техники

Марка

Модель

Схема

1

1

2

3

3

3

3

3

3

4

5

6

6

7

7

8

9

10

11

12

12

13

14

15

16

17

18

19

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
1	450293		Прокладка
2	312002-43-47СП(SP)		Трубопровод
3	DIN3017AS30-45/12C7-W2		Шланговый хомут
4	460901-11		Рукав
5	312002-43-97		Труба
6	460901-14		Рукав
7	460901-24		Рукав
7	460901-24-20		Рукав
8	460901-01		Рукав
9	460901-25		Рукав
10	311522-43-11СП(SP)		Трубопровод
11	Патрубок		Патрубок забора воздуха
12	Хомут		Хомут
13	БолтМ8-6gх20		Болт М8-6gх20
14	Шайба8Т		Шайба 8Т
15	2524730500000		Подогреватель
16	Патрубок		Патрубок забора воздуха
17	46-43-313		Прокладка
18	700-37-2077		Пробка
19	2502-43-79		Прижим
20	БолтМ12х1,25-6gх40		Болт М12х1,25-6gх40
21	Шайба12ОТ		Шайба12ОТ

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
