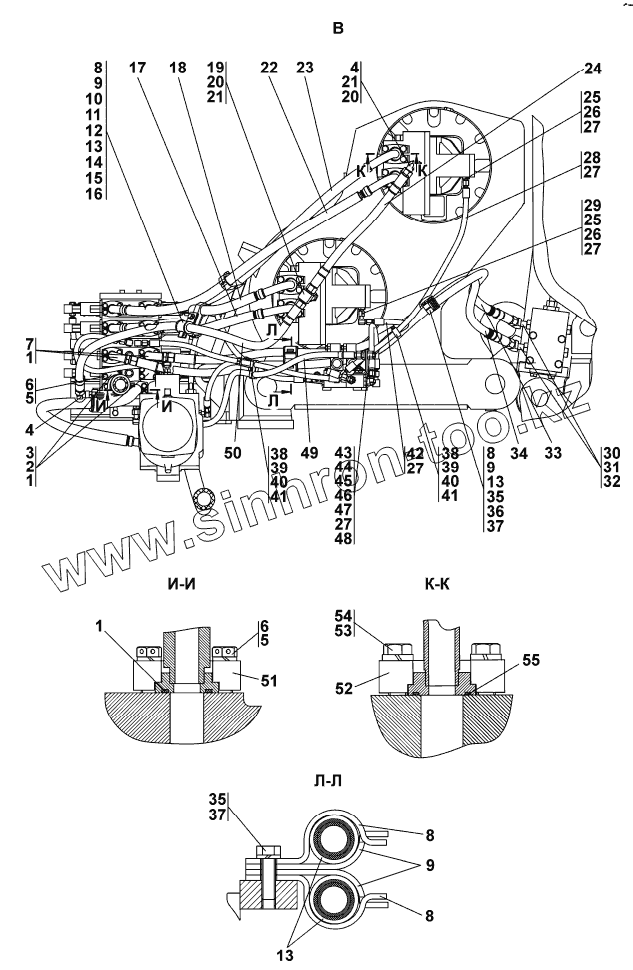

Каталог запасных частей к технике: Промтрактор ТГ-302Я. Установка гидросистемы
1
1
1
2
2
3
3
4
4
4
5
5
6
6
6
7
7
8
8
8
8
8
9
9
9
9
10
10
11
11
12
13
13
13
14
14
15
16
16
17
17
18
18
19
19
20
20
20
21
21
22
22
23
23
24
24
25
25
26
26
26
27
27
27
27
27
28
28
29
29
30
30
31
32
32
33
33
34
34
35
35
36
36
37
37
38
38
38
39
39
39
40
40
41
41
42
42
43
43
44
44
45
45
46
47
48
48
49
49
50
50
51
51
52
52
53
54
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Кольцо030-035-30-2-ИРП-1314-1 | Кольцо 030-035-30-2-ИРП-1314-1 | |
| 2 | 313512-26-537 | Фланец | |
| 2 | 313512-26-537-20 | Фланец | |
| 3 | 313512-26-31 | Заглушка | |
| 3 | 313512-26-31-20 | Заглушка | |
| 4 | 46-26-314СП(SP) | Угольник | |
| 4 | 46-26-314-20СП(SP) | Угольник | |
| 5 | Шайба10.ОТ | Шайба 10.ОТ | |
| 6 | 280250 | Болт М10-6gх40 | |
| 6 | 280250-20 | Болт М10-6gх40 | |
| 7 | 313512-26-20СП(SP) | Трубопровод | |
| 7 | 313512-26-20-20СП | Трубопровод | |
| 8 | 2501-26-300 | Скоба | |
| 8 | 2501-26-300-20 | Скоба | |
| 9 | 2501-26-301 | Планка | |
| 9 | 2501-26-301-20 | Планка | |
| 10 | 2501-98-551 | Бугель | |
| 10 | 2501-98-551-20 | Бугель | |
| 11 | 2501-98-552 | Бугель | |
| 11 | 2501-98-552-20 | Бугель | |
| 12 | 400090 | Уплотнение | |
| 13 | 400354-05 | Втулка | |
| 14 | 280370 | Болт М12х1,25-6gх55.109.40Х019 ГОСТ 7795-70 | |
| 14 | 280370-20 | Болт М12х1,25-6gх55.109.40Х.029 ГОСТ 7795-70 | |
| 15 | Шайба12.ОТ | Шайба 12.ОТ | |
| 16 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 16 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 17 | 311516-26-8-01СП(SP) | Рукав диаметр 20 | |
| 17 | 311516-26-8-01-20СП(SP) | Рукав диаметр 20 | |
| 18 | 311516-26-8СП(SP) | Рукав диаметр 20 | |
| 18 | 311516-26-8-20СП(SP) | Рукав диаметр 20 | |
| 19 | 313512-26-22СП(SP) | Тройник | |
| 19 | 313512-26-22-20СП | Тройник | |
| 20 | 313512-26-6 | Штуцер ввертной | |
| 20 | 313512-26-6-20 | Штуцер ввертной | |
| 21 | 0602-28-136-02К | Шайба специальная | |
| 22 | 311516-26-8-03СП(SP) | Рукав диаметр 20 | |
| 22 | 311516-26-8-03-20СП(SP) | Рукав диаметр 20 | |
| 23 | 311516-26-8-02СП(SP) | Рукав диаметр 20 | |
| 23 | 311516-26-8-02-20СП | Рукав диаметр 20 | |
| 24 | 46-26-355-22СП(SP) | Рукав высокого давления | |
| 24 | 46-26-355-22-20СП(SP) | Рукав высокого давления | |
| 25 | 0602-28-136К | Шайба специальная | |
| 26 | 313512-26-26 | Штуцер ввертной | |
| 26 | 313512-26-26-20 | Штуцер ввертной | |
| 27 | Кольцо008-010-14-2-51-1668 | Кольцо 008-010-14-2-51-1668 | |
| 28 | 311102-26-517-30СП(SP) | Рукав диаметр 8 | |
| 28 | 311102-26-517-30-20СП(SP) | Рукав диаметр 8 | |
| 29 | 311102-26-514-02СП(SP) | Угольник | |
| 29 | 311102-26-514-02-20СП(SP) | Угольник | |
| 30 | 312002-26-11СП(SP) | Угольник | |
| 30 | 312002-26-11-20СП | Угольник | |
| 31 | Кольцо021-027-36-2-51-1668 | Кольцо 021-027-36-2-51-1668 | |
| 32 | Н.036.23.072 | Контргайка | |
| 32 | Н.036.23.072-01 | Контргайка | |
| 33 | 012001-93-512-27СП(SP) | Рукав высокого давления диаметр 16 | |
| 33 | 012001-93-512-27-20СП(SP) | Рукав высокого давления диаметр 16 | |
| 34 | 012001-93-512-33СП(SP) | Рукав высокого давления | |
| 34 | 012001-93-512-33-20СП(SP) | Рукав высокого давления диаметр 16 | |
| 35 | БолтМ16х1,5-6gх35 | Болт М16х1,5-6gх35 | |
| 36 | 300275 | Гайка М16х1,5-6Н.04.019 ГОСТ 15522-70 | |
| 36 | 300275-20 | Гайка М16х1,5-6Н.04.029 ГОСТ 15522-70 | |
| 37 | Шайба16.ОТ | Шайба | |
| 38 | 0602-28-138К | Бугель | |
| 38 | 0602-28-138-20К | Бугель | |
| 39 | 0602-28-141К | Бугель | |
| 39 | 0602-28-141-20К | Бугель | |
| 40 | БолтМ8-6gх25 | Болт М8-6gх25 | |
| 41 | Шайба8Т | Шайба 8Т | |
| 42 | 311102-26-517-25-20СП(SP) | Рукав диаметр 8 | |
| 42 | 311102-26-517-25СП(SP) | Рукав диаметр 8 | |
| 43 | 1101-26-187 | Переходник | |
| 43 | 1101-26-187-20 | Переходник | |
| 44 | 1101-26-191 | Планка | |
| 44 | 1101-26-191-20 | Планка | |
| 45 | 375245 | Пробка | |
| 45 | 375245-20 | Пробка | |
| 46 | Шайба20.ОТ | Шайба 20.ОТ | |
| 47 | Кольцо008-010-14-2-51-1668 | Кольцо 008-010-14-2-51-1668 | |
| 48 | Н.036.23.022 | Контргайка | |
| 48 | Н.036.23.022-01 | Контргайка | |
| 49 | 0602-28-22-02СПК(SPК) | Рукав диаметр 8 | |
| 49 | 0602-28-22-02-20СПК | Рукав диаметр 8 | |
| 50 | 46-26-355-23СП(SP) | Рукав высокого давления | |
| 50 | 46-26-355-23-20СП | Рукав высокого давления диаметр 16 | |
| 51 | 313512-26-536 | Фланец | |
| 51 | 313512-26-536-20 | Фланец | |
| 52 | 313512-26-535 | Фланец | |
| 52 | 313512-26-535-20 | Фланец | |
| 53 | Шайба14.ОТ | Шайба 14.ОТ | |
| 54 | 280501 | Болт М14-6gх50 | |
| 54 | 280501-20 | Болт М14-6gх50 | |
| 55 | Кольцо039-045-36-2-51-1668 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
