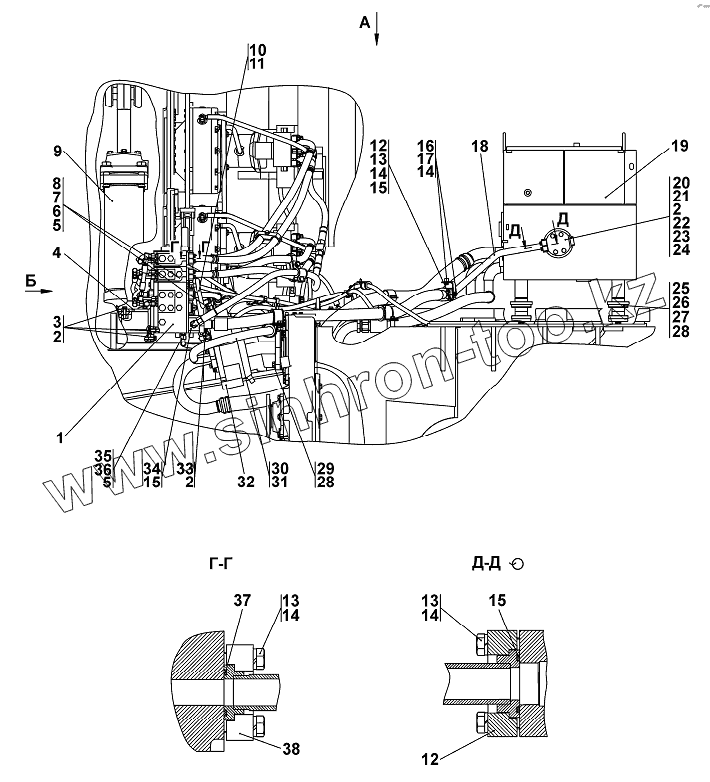

Каталог запасных частей к технике: Промтрактор ТГ-302Я. Установка гидросистемы
1
2
2
2
3
4
4
5
5
6
6
7
8
8
9
9
10
10
11
12
12
12
13
13
13
13
14
14
14
14
15
15
15
16
16
17
18
18
19
19
20
20
21
21
22
22
23
23
24
25
26
27
28
28
29
30
30
31
32
33
33
34
34
35
35
36
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М6-1307-00/4М6-22М2J+2WYV1 | Гидрораспределитель | |
| 2 | Шайба12.ОТ | Шайба 12.ОТ | |
| 3 | БолтМ12-6gх30 | Болт М12-6gх30 | |
| 4 | 311516-26-5СП(SP) | Кронштейн | |
| 4 | 311516-26-5-20СП(SP) | Кронштейн | |
| 5 | Кольцо008-010-14-2-51-1668 | Кольцо 008-010-14-2-51-1668 | |
| 6 | 313512-26-26-01 | Штуцер ввертной | |
| 6 | 313512-26-26-01-20 | Штуцер ввертной | |
| 7 | 0602-28-136-02К | Шайба специальная | |
| 8 | 311102-26-514СП(SP) | Угольник | |
| 8 | 311102-26-514-20СП | Угольник | |
| 9 | 312002-26-80СП(SP) | Гидроцилиндр d.160 | |
| 9 | 312002-26-80-20СП | Гидроцилиндр диам. 160 | |
| 10 | 0602-28-22СПК(SPК) | Рукав | |
| 10 | 0602-28-22-20СПК | Рукав диаметр 8 | |
| 11 | Кольцо012-016-25-2-51-1668 | Кольцо | |
| 12 | 313512-26-538 | Фланец | |
| 12 | 313512-26-538-20 | Фланец | |
| 13 | 280250 | Болт М10-6gх40 | |
| 13 | 280250-20 | Болт М10-6gх40 | |
| 14 | Шайба10.ОТ | Шайба 10.ОТ | |
| 15 | Кольцо039-045-36-2-51-1668 | Кольцо | |
| 16 | 311516-26-515 | Кронштейн | |
| 16 | 311516-26-515-20 | Кронштейн | |
| 17 | БолтМ10-6gх20 | Болт М10-6gх20 | |
| 18 | 311516-26-14СП(SP) | Клапан | |
| 18 | 311516-26-14-20СП | Клапан | |
| 19 | 313512-26-30-01-20СП | Бак | |
| 19 | 313512-26-30--01СП(SP) | Бак | |
| 20 | 351516-26-11СП(SP) | Клапан | |
| 20 | 351515-26-11-20СП(SP) | Клапан | |
| 21 | 280389 | Болт 3М12х1,25-6gх100.109.40Х.019 ГОСТ 7796-70 | |
| 21 | 280389-20 | Болт 3М12х1,25-6gх100.109.40Х029 ГОСТ 7796-70 | |
| 22 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 22 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 23 | 310210-05 | Шайба | |
| 23 | 310210-05-20 | Шайба | |
| 24 | Кольцо050-060-58-2-51-1668 | Кольцо 050-060-58-2-51-1668 | |
| 25 | 2501-25-37СП(SP) | Амортизатор | |
| 26 | 1101-25-36 | Накладка | |
| 27 | БолтМ16х1,5-6gх105 | Болт М16х1,5-6gх105 | |
| 28 | Шайба16ОТ | Шайба 16 ОТ | |
| 29 | БолтМ16х1,5-6gх60 | Болт М16х1,5-6gх60 | |
| 30 | 313512-26-530-02СП(SP) | Рукав диаметр 25 | |
| 30 | 313512-26-530-02-20СП(SP) | Рукав диаметр 25 | |
| 31 | Кольцо 032-038-36-2-51-1668 | Кольцо 032-038-36-2-51-1668 | |
| 32 | А7VO16OLRDS/63LNZB01 | Насос | |
| 33 | 280293-01 | Болт М10-6gх90 | |
| 33 | 280293-01-20 | Болт М10-6gх90 | |
| 34 | 313512-26-18СП(SP) | Фланец | |
| 34 | 313512-26-18-20СП | Фланец | |
| 35 | 0602-28-25СПК(SPК) | Угольник | |
| 35 | 0602-28-25-20СПК | Угольник | |
| 36 | 0602-28-136К | Шайба специальная | |
| 37 | Кольцо030-035-30-2-ИРП-1314-1 | Кольцо 030-035-30-2-ИРП-1314-1 | |
| 38 | 313512-26-537 | Фланец | |
| 38 | 313512-26-537-20 | Фланец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
