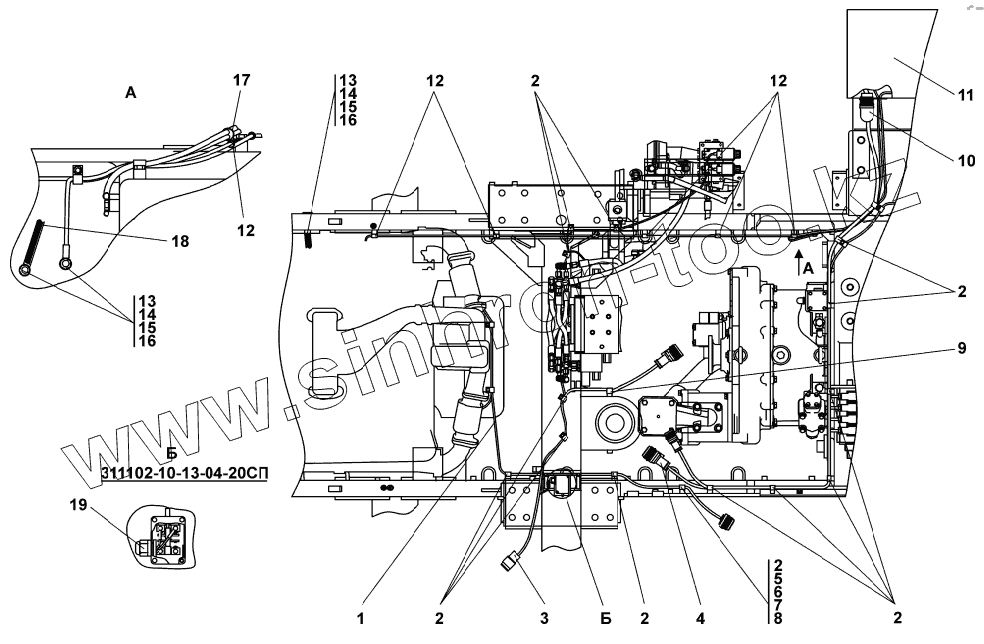

Каталог запасных частей к технике: Промтрактор ТГ-302Я. Установка электрооборудования на раме
311102-10-13-04-20СП
1
1
2
2
2
2
2
2
3
3
4
4
5
6
7
8
8
9
10
11
11
11
12
12
12
13
13
14
14
15
15
16
16
16
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 311102-10-13-04-20СП | 311102-10-13-04-20СП | Установка электрооборудования на раме | |
| 1 | 2002-10-12-05-20СП | Электрооборудование двигателя | |
| 1 | 2002-10-12-05СП(SP) | Электрооборудование двигателя | |
| 2 | 700-41-3179 | Хомутик | |
| 3 | 311516-10-100СП(SP) | Жгут | |
| 3 | 311516-10-100-20СП | Жгут | |
| 4 | 311516-10-17-20СП | Электрооборудование трансмиссии | |
| 4 | 311516-10-17СП(SP) | Электрооборудование трансмиссии | |
| 5 | БолтМ8-6gх16 | Болт М8-6gх16 | |
| 6 | Шайба8Т | Шайба 8Т | |
| 7 | Шайба8 | Шайба | |
| 8 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 8 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 9 | 700-41-2548 | Хомутик | |
| 10 | 311102-10-120СП(SP) | Жгут | |
| 11 | 311102-10-16-01СП(SP) | Контейнер АКБ | |
| 11 | 311102-10-16-01-10СП(SP) | Контейнер АКБ | |
| 11 | 311102-10-16-01-20СП(SP) | Контейнер АКБ | |
| 12 | 415178 | Хомутик | |
| 13 | БолтМ12х1,25-6gх20 | Болт М12х1,25-6gх20 | |
| 14 | Шайба12ОТ | Шайба12ОТ | |
| 15 | Шайба12 | Шайба 12 | |
| 16 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 16 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 17 | 415355 | Хомутик | |
| 18 | 401-10-111-01СП(SP) | Провод | |
| 18 | 401-10-111-01-20СП | Провод | |
| 19 | EG-11GY1 | Кабельный ввод EG-11GY1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
