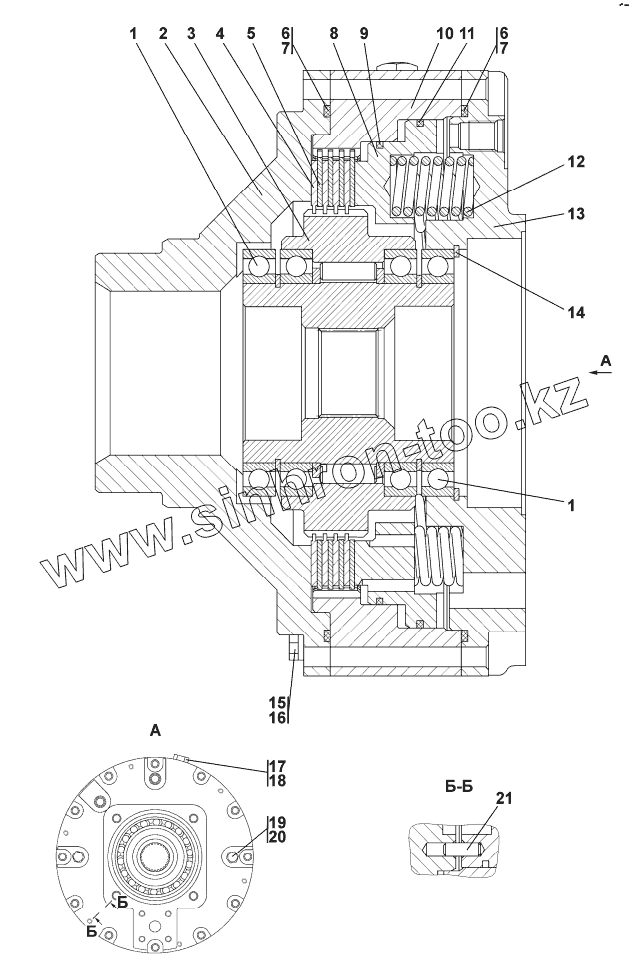

Каталог запасных частей к технике: Промтрактор ТГ-302Я. Тормоз
1
1
2
2
3
4
5
6
6
7
7
8
9
10
10
11
12
13
13
14
15
15
16
17
17
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1000924Д | Подшипник 1000924Д | |
| 2 | 313512-90-5 | Опора | |
| 2 | 313512-90-5-20 | Опора | |
| 3 | 311516-90-290СП(SP) | Муфта обгонная | |
| 4 | 2501-12-125СП(SP) | Диск | |
| 5 | 2501-12-37 | Диск | |
| 6 | Кольцо355-365-58-2-3 | Кольцо 355-365-58-2-3 | |
| 7 | 400468-02 | Кольцо | |
| 8 | 313512-90-7 | Поршень | |
| 9 | 2501-12-181-53 | Кольцо уплотнительное | |
| 10 | 313512-90-6 | Барабан | |
| 10 | 313512-90-6-20 | Барабан | |
| 11 | 2501-12-181-45 | Кольцо уплотнительное | |
| 12 | 385750 | Пружина | |
| 13 | 313512-90-1 | Корпус | |
| 13 | 313512-90-1-20 | Корпус | |
| 14 | 580865 | Кольцо С165 | |
| 15 | 280295 | Болт М10-6gх140.109.40Х019 ГОСТ 7796-70 | |
| 15 | 280295-20 | Болт М10-6gх140.109.40Х029 ГОСТ 7796-70 | |
| 16 | Шайба10ОТ | Шайба 10 ОТ | |
| 17 | 375331 | Пробка | |
| 17 | 375331-20 | Пробка | |
| 18 | Кольцо018-022-25-2-51-1668 | Кольцо 018-022-25-2-51-1668 | |
| 19 | 375516 | Пробка | |
| 19 | 375516-20 | Пробка | |
| 20 | Кольцо012-016-25-2-51-1668 | Кольцо | |
| 21 | 325280 | Штифт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
