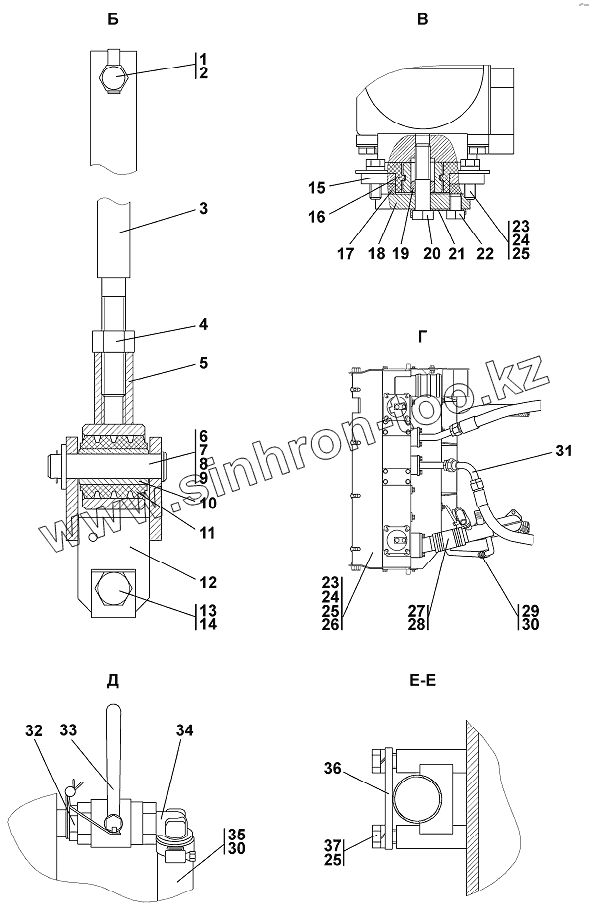

Каталог запасных частей к технике: Промтрактор ТГ-302Я. Система охлаждения
1
1
2
2
3
3
4
5
5
6
7
7
8
9
10
10
11
12
12
13
13
14
14
15
15
16
17
18
18
19
19
20
20
21
21
22
22
23
23
23
24
24
25
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
34
34
35
35
36
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 700-31-2242-20 | Шайба стопорная | |
| 1 | 700-31-2242 | Шайба стопорная | |
| 2 | 280342-20 | Болт М12х1,25-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 2 | 280342 | Болт М12х1,25-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 3 | 2002-60-120-08СП(SP) | Стяжка | |
| 3 | 2002-60-120-08-20СП | Стяжка | |
| 4 | ГайкаМ16х1,5 | Гайка М16х1,5 | |
| 5 | 2001-60-103СП(SP) | Втулка | |
| 5 | 2001-60-103-20СП(SP) | Втулка | |
| 6 | 470570 | Ось 6-16в12х75.40Х2.28. . .35Ц9хр ГОСТ 9650-80 | |
| 7 | 310270 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 7 | 310270-20 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
| 8 | Шайба16 | Шайба 16 | |
| 9 | Шплинт4х40 | Шплинт 4х40 | |
| 10 | 2501-25-108 | Втулка | |
| 10 | 2501-25-108-20 | Втулка | |
| 11 | 400093 | Втулка | |
| 12 | 2002-60-119СП(SP) | Вилка | |
| 12 | 2002-60-119-20СП(SP) | Вилка | |
| 13 | 2001-60-37 | Пластина | |
| 13 | 2001-60-37-20 | Пластина | |
| 14 | 280535 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 14 | 280535-20 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 15 | 2001-60-101 | Пластина | |
| 15 | 2001-60-101-20 | Пластина | |
| 16 | 2501-25-37СП(SP) | Амортизатор | |
| 17 | 2001-60-96 | Амортизатор | |
| 18 | 2001-60-97 | Шайба | |
| 18 | 2001-60-97-20 | Шайба | |
| 19 | 2002-60-30 | Втулка | |
| 19 | 2002-60-30-20 | Втулка | |
| 20 | 280561 | Болт 3М16х1,5-6gх70 | |
| 20 | 280561-20 | Болт 3М16х1,5-6gх70 | |
| 21 | 2001-60-95 | Пластина | |
| 21 | 2001-60-95-20 | Пластина | |
| 22 | 285315 | Болт | |
| 22 | 285315-20 | Болт | |
| 23 | 46-11-476 | Шайба | |
| 23 | 46-11-476-20 | Шайба | |
| 24 | БолтМ12х1,25-6gх35 | Болт М12х1,25-6gх35 | |
| 25 | Шайба12ОТ | Шайба12ОТ | |
| 26 | 312022-60-13 | Щиток | |
| 26 | 312022-60-13-20 | Щиток | |
| 27 | 5001-26-130СП(SP) | Хомут | |
| 27 | 5001-26-130-20СП | Хомут | |
| 28 | 461701-04 | Рукав | |
| 28 | 461701-04-20 | Рукав | |
| 29 | 460901-03 | Рукав | |
| 29 | 460901-03-20 | Рукав | |
| 30 | DIN3017AS30-45/12C7-W2 | Шланговый хомут | |
| 31 | 312006-60-110СП(SP) | Трубопровод | |
| 31 | 312006-60-110-20СП | Трубопровод | |
| 32 | 2502-60-31 | Контргайка | |
| 32 | 2502-60-31-20 | Контргайка | |
| 33 | Краншаровой0,63/20 | Кран шаровой 0,63/20 | |
| 34 | 2002-60-82 | Угольник концевой | |
| 34 | 2002-60-82-20 | Угольник концевой | |
| 35 | 460901-07 | Рукав | |
| 35 | 460901-07-20 | Рукав | |
| 36 | 2506-60-65-01 | Планка | |
| 36 | 2506-60-65-01-20 | Планка | |
| 37 | БолтМ12х1,25-6gх25 | Болт М12х1,25-6gх25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
