Каталог запасных частей к технике: Промтрактор ТГ-302Я. Пол
1
2
2
3
4
5
6
6
7
7
7
7
7
7
8
8
8
9
10
11
11
12
13
14
14
15
15
15
16
17
18
19
20
21
21
22
23
24
24
24
24
25
25
26
27
27
28
28
29
29
29
30
30
31
31
32
33
34
34
35
36
37
37
38
38
39
39
40
40
41
41
42
43
43
44
45
46
46
47
48
48
49
49
50
51
52
52
53
54
55
56
56
57
58
58
59
59
60
60
61
62
63
63
64
64
65
66
66
67
68
69
69
69
69
70
70
70
70
71
71
72
72
72
72
73
73
73
73
74
74
74
74
75
75
75
76
76
76
76
77
77
78
78
78

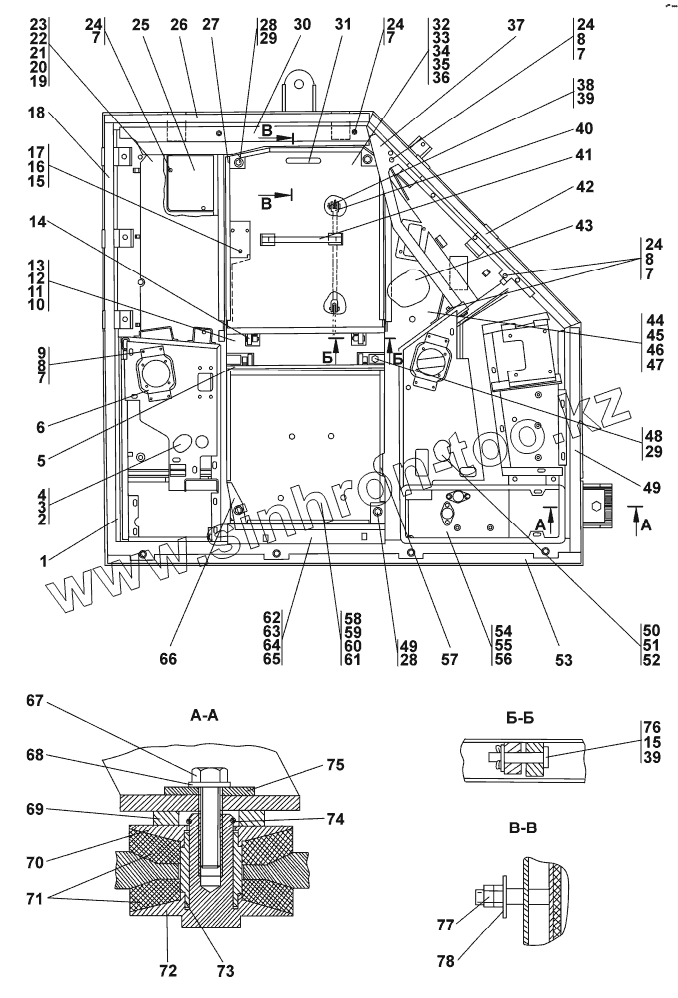

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 313512-24-101-04СП(SP) | Каркас | |
| 2 | 313512-24-56-02 | Коврик | |
| 2 | 313512-24-56-02-20 | Коврик | |
| 3 | 313512-24-56-01 | Коврик | |
| 4 | 313512-24-56 | Коврик | |
| 5 | 3501-24-139 | Уплотнение | |
| 6 | 313512-24-135СП(SP) | Подставка | |
| 6 | 313512-24-135-20СП | Подставка | |
| 7 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 7 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 8 | Шайба6Т | Шайба 6Т | |
| 9 | ВинтВМ6-6gх16 | Винт ВМ6-6gх16 | |
| 10 | 313512-24-54-03 | Коврик | |
| 11 | 313512-24-54-02 | Коврик | |
| 11 | 313512-24-54-02-20 | Коврик | |
| 12 | 313512-24-54-01 | Коврик | |
| 13 | 313512-24-54 | Коврик | |
| 14 | 313512-24-110СП(SP) | Крышка | |
| 14 | 313512-24-110-20СП | Крышка | |
| 15 | 310170 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 15 | 310170-20 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
| 16 | Шайба10ОТ | Шайба 10 ОТ | |
| 17 | БолтМ10-6gх30 | Болт М10-6gх30 | |
| 18 | 313512-24-106 | Уплотнение | |
| 19 | 313512-24-51-04 | Коврик | |
| 20 | 313512-24-51-03 | Коврик | |
| 21 | 313512-24-51-02 | Коврик | |
| 21 | 313512-24-51-02-20 | Коврик | |
| 22 | 313512-24-51-01 | Коврик | |
| 23 | 313512-24-51 | Коврик | |
| 24 | БолтМ6-6gх16 | Болт М6-6gх16 | |
| 25 | 313512-24-41 | Крышка | |
| 25 | 313512-24-41-20 | Крышка | |
| 26 | 313512-24-106-01 | Уплотнение | |
| 27 | 313512-24-111-01СП(SP) | Крышка | |
| 27 | 313512-24-111-01-20СП(SP) | Крышка | |
| 28 | БолтМ8-6gх30 | Болт М8-6gх30 | |
| 29 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 29 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 30 | 312001-24-80-01 | Планка | |
| 30 | 312001-24-80-01-20 | Планка | |
| 31 | 3501-24-203 | Ручка | |
| 31 | 3501-24-203-20 | Ручка | |
| 32 | 313512-24-52-04 | Коврик | |
| 33 | 313512-24-52-05 | Коврик | |
| 34 | 313512-24-52-06 | Коврик | |
| 34 | 313512-24-52-06-20 | Коврик | |
| 35 | 313512-24-52-07 | Коврик | |
| 36 | 313512-24-52-09 | Коврик | |
| 37 | 313512-24-130СП(SP) | Каркас | |
| 37 | 313512-24-130-20СП | Каркас | |
| 38 | 404-13-269 | Ось | |
| 38 | 404-13-269-20 | Ось | |
| 39 | Шплинт3,2х14 | Шплинт 3,2х14 | |
| 40 | ТТ2501-13-155-01СП(SP) | Тяга | |
| 40 | ТТ2501-13-155-01-20СП(SP) | Тяга | |
| 41 | 4001-24-110СП(SP) | Опора | |
| 41 | 4001-24-110-20СП(SP) | Опора | |
| 42 | 313512-24-108 | Уплотнение | |
| 43 | 313512-24-50-01 | Коврик | |
| 43 | 313512-24-50-01-20 | Коврик | |
| 44 | 313512-24-73 | Коврик | |
| 45 | 313512-24-73-01 | Коврик | |
| 46 | 313512-24-73-02 | Коврик | |
| 46 | 313512-24-73-02-20 | Коврик | |
| 47 | 313512-24-73-03 | Коврик | |
| 48 | 280150 | Болт М8-6gх55.40.58.019 ГОСТ 7795-70 | |
| 48 | 280150-20 | Болт М8-6gх55.40.58.029 ГОСТ 7795-70 | |
| 49 | 313512-24-106-02 | Уплотнение | |
| 50 | 313512-24-57 | Коврик | |
| 51 | 313512-24-57-01 | Коврик | |
| 52 | 313512-24-57-02 | Коврик | |
| 52 | 313512-24-57-02-20 | Коврик | |
| 53 | 313512-24-107 | Уплотнение | |
| 54 | 313512-24-55-03 | Коврик | |
| 55 | 313512-24-55-04 | Коврик | |
| 56 | 313512-24-55-05 | Коврик | |
| 56 | 313512-24-55-05-20 | Коврик | |
| 57 | 3501-24-143 | Уплотнение | |
| 58 | 3501-24-54 | Коврик | |
| 58 | 3501-24-54-20 | Коврик | |
| 59 | 3501-24-55 | Коврик | |
| 59 | 3501-24-55-20 | Коврик | |
| 60 | 3501-24-55-01 | Коврик | |
| 60 | 3501-24-55-01-20 | Коврик | |
| 61 | 3501-24-84 | Коврик | |
| 62 | 312001-24-89 | Коврик | |
| 63 | 312001-24-89-01 | Коврик | |
| 63 | 312001-24-89-01-20 | Коврик | |
| 64 | 312001-24-90 | Коврик | |
| 64 | 312001-24-90-20 | Коврик | |
| 65 | 312001-24-91 | Коврик | |
| 66 | 3501-24-135СП(SP) | Крышка | |
| 66 | 3501-24-135-20СП(SP) | Крышка | |
| 67 | БолтМ16х1,5-6gх80 | Болт М16х1,5-6gх80 | |
| 68 | Шайба16ОТ | Шайба 16 ОТ | |
| 69 | 0602-24-87 | Проставка | |
| 69 | 0602-24-87-20 | Проставка | |
| 69 | 0602-24-86 | Проставка | |
| 69 | 0602-24-86-20 | Проставка | |
| 70 | 0602-24-48 | Прижим | |
| 70 | 0602-24-48-20 | Прижим | |
| 70 | 0602-24-48 | Прижим | |
| 70 | 0602-24-48-20 | Прижим | |
| 71 | 400449 | Амортизатор | |
| 71 | 400449 | Амортизатор | |
| 72 | 0602-24-127СП(SP) | Палец | |
| 72 | 0602-24-127-20СП(SP) | Палец | |
| 72 | 0602-24-127СП(SP) | Палец | |
| 72 | 0602-24-127-20СП(SP) | Палец | |
| 73 | 0602-24-49 | Втулка | |
| 73 | 0602-24-49-20 | Втулка | |
| 73 | 0602-24-49 | Втулка | |
| 73 | 0602-24-49-20 | Втулка | |
| 74 | 0602-24-88 | Кольцо | |
| 74 | 0602-24-88-20 | Кольцо | |
| 74 | 0602-24-88 | Кольцо | |
| 74 | 0602-24-88-20 | Кольцо | |
| 75 | 2501-24-150-01 | Пластина | |
| 75 | 2501-24-150-01-20 | Пластина | |
| 75 | ГерметикУТ-32 | Герметик УТ-32 | |
| 76 | 470230 | Ось | |
| 76 | 470230-20 | Ось | |
| 76 | 470230 | Ось | |
| 76 | 470230-20 | Ось | |
| 77 | ГайкаМ8 | Гайка | |
| 77 | ГайкаМ8 | Гайка | |
| 78 | Шайба8 | Шайба | |
| 78 | 310140 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 78 | 310140-20 | Шайба 8.01.10.0221 ГОСТ 6958-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
