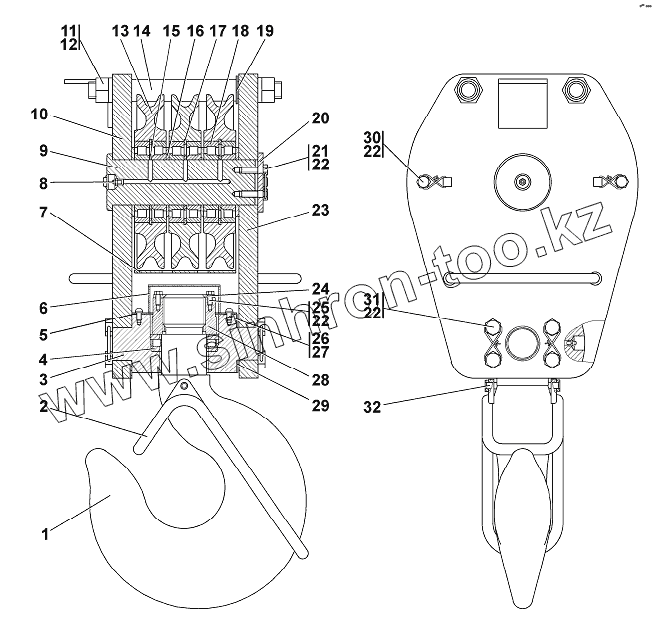

Каталог запасных частей к технике: Промтрактор ТГ-302Я. Подвеска крюка
1
2
2
3
3
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
13
14
14
15
16
17
18
19
19
20
20
21
21
22
22
22
22
23
23
24
24
25
25
26
27
28
28
29
29
30
30
31
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 312501-92-483 | Крюк | |
| 2 | 312501-92-520СП(SP) | Скоба | |
| 2 | 312501-92-520-20СП | Скоба | |
| 3 | 312002-92-100 | Траверса | |
| 3 | 312002-92-100-20 | Траверса | |
| 4 | INA81217 | Подшипник | |
| 5 | 450353 | Прокладка | |
| 5 | 450353-20 | Прокладка | |
| 6 | 312002-92-53СП(SP) | Колпак | |
| 6 | 312002-92-53-20СП | Колпак | |
| 7 | 312002-92-52СП(SP) | Обечайка | |
| 7 | 312002-92-52-20СП | Обечайка | |
| 8 | Масленка1.2Ц6Хр | Масленка 1.2Ц6Хр | |
| 8 | Масленка1.2Кд6Хр | Масленка 1.2Кд6Хр | |
| 9 | 312002-92-102 | Ось | |
| 9 | 312002-92-102-20 | Ось | |
| 10 | 312002-92-51-01СП(SP) | Боковина | |
| 10 | 312002-92-51-01-20СП(SP) | Боковина | |
| 11 | 300411 | Гайка М30х2-6Н.12.019 ГОСТ 5915-70 | |
| 11 | 300411-20 | Гайка М30х2-6Н.12.029 ГОСТ 5915-70 | |
| 12 | Шайба30 | Шайба 30 | |
| 13 | 312501-92-496 | Блок | |
| 13 | 312501-92-496-20 | Блок | |
| 14 | 312002-92-104 | Стяжка | |
| 14 | 312002-92-104-20 | Стяжка | |
| 15 | 312501-92-488 | Кольцо | |
| 16 | 312501-92-487 | Кольцо | |
| 17 | 580850 | Кольцо С150Ц9хр ГОСТ 13941-86 | |
| 18 | 42217 | Подшипник 42217 | |
| 19 | 312002-92-110 | Прокладка | |
| 19 | 312002-92-110-20 | Прокладка | |
| 20 | 312002-92-103 | Крышка | |
| 20 | 312002-92-103-20 | Крышка | |
| 21 | 280351 | Болт 3М12-6gх40 | |
| 21 | 280351-20 | Болт 3М12-6gх40 | |
| 22 | Проволока1,6-0-С | Проволока 1,6-0-С | |
| 23 | 312002-92-51СП(SP) | Боковина | |
| 23 | 312002-92-51-20СП | Боковина | |
| 24 | 312501-92-493 | Планка | |
| 24 | 312501-92-493-20 | Планка | |
| 25 | 285130 | Болт | |
| 25 | 285130-20 | Болт | |
| 26 | ВинтВ.М8-6gх18 | Винт В.М8-6gх18 | |
| 27 | Шайба8Т | Шайба 8Т | |
| 28 | 312501-92-485 | Гайка | |
| 28 | 312501-92-485-20 | Гайка | |
| 29 | 312002-92-151 | Прокладка | |
| 29 | 312002-92-151-20 | Прокладка | |
| 30 | 285555 | Болт | |
| 30 | 285555-20 | Болт | |
| 31 | 280731 | Болт 3М20х1,5-6gх60.109.40Х.019 ГОСТ 7796-70 | |
| 31 | 280731-20 | Болт 3М20х1,5-6gх60 | |
| 32 | 325395 | Штифт |
