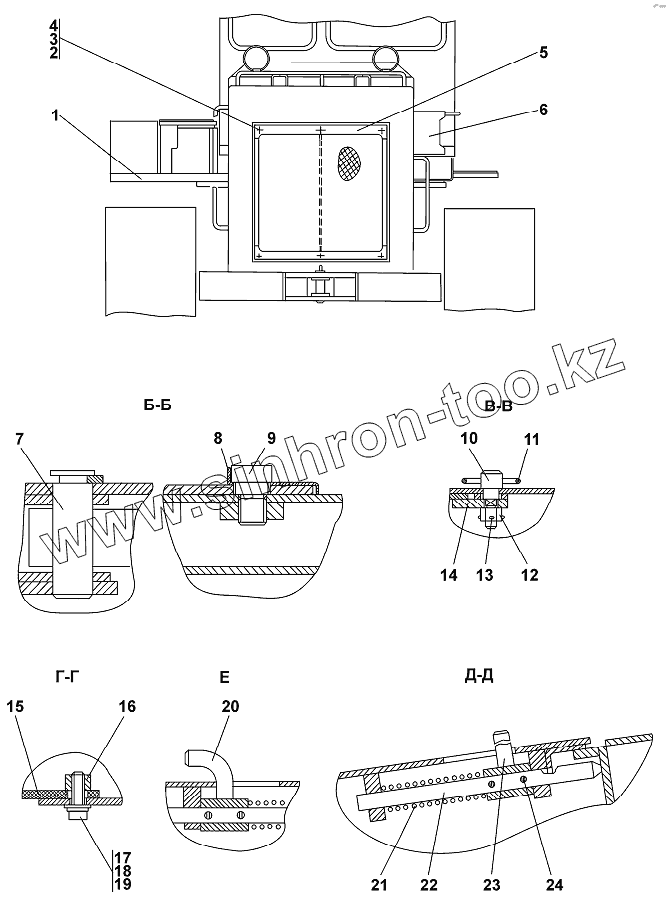

Каталог запасных частей к технике: Промтрактор ТГ-302Я. Облицовка
1
1
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
11
11
12
12
13
14
14
15
16
16
17
18
19
19
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 312001-55-16-01-20СП(SP) | Крыло | |
| 1 | 312001-55-16-01СП | Крыло | |
| 2 | Шайба12ОТ | Шайба12ОТ | |
| 3 | БолтМ12х1,25-6gх65 | Болт М12х1,25-6gх65 | |
| 4 | 315211 | Шайба | |
| 4 | 315211-20 | Шайба | |
| 5 | 312002-55-18СП(SP) | Решетка | |
| 5 | 312002-55-18-20СП | Решетка | |
| 6 | 312001-55-26СП(SP) | Кожух | |
| 6 | 312001-55-26-20СП | Кожух | |
| 7 | 312001-51-15-01 | Палец | |
| 7 | 312001-51-15-01-20 | Палец | |
| 8 | 312002-55-75 | Пластина | |
| 8 | 312002-55-75-20 | Пластина | |
| 9 | 312002-55-74 | Болт специальный | |
| 9 | 312002-55-74-20 | Болт специальный | |
| 10 | 401-55-383 | Ось | |
| 11 | 46-43-105-01-10 | Кольцо | |
| 11 | 46-43-105-01 | Кольцо | |
| 12 | 300160 | Гайка М8-7Н.6.019 ГОСТ 5918-73 | |
| 12 | 300160-20 | Гайка М8-7Н.6.029 ГОСТ 5918-73 | |
| 13 | Шплинт2х14 | Шплинт 2х14 | |
| 14 | 401-55-384 | Защелка | |
| 14 | 401-55-384-20 | Защелка | |
| 15 | 312002-55-60 | Прокладка | |
| 16 | 312001-55-161 | Планка | |
| 16 | 312001-55-161-20 | Планка | |
| 17 | БолтМ8-6gх25 | Болт М8-6gх25 | |
| 18 | Шайба8Т | Шайба 8Т | |
| 19 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 19 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 20 | 2001-55-30СП(SP) | Ручка | |
| 21 | 700-38-2563 | Пружина | |
| 21 | 700-38-2563-20 | Пружина | |
| 22 | 2501-55-215 | Стержень | |
| 23 | 2501-55-169СП(SP) | Ручка | |
| 24 | Шплинт4х25 | Шплинт 4х25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
