Каталог запасных частей к технике: Промтрактор ТГ-302Я. Лебедка
1
1
1
2
2
2
2
2
3
3
3
3
3
3
4
4
5
5
5
6
6
6
7
7
8
8
8
9
9
10
10
11
11
12
12
13
13
14
15
15
16
16
17
18
19
19
20
20
21
21
22
23
23
24
25
25
26
27
27
28
29
29
30
31
32
33

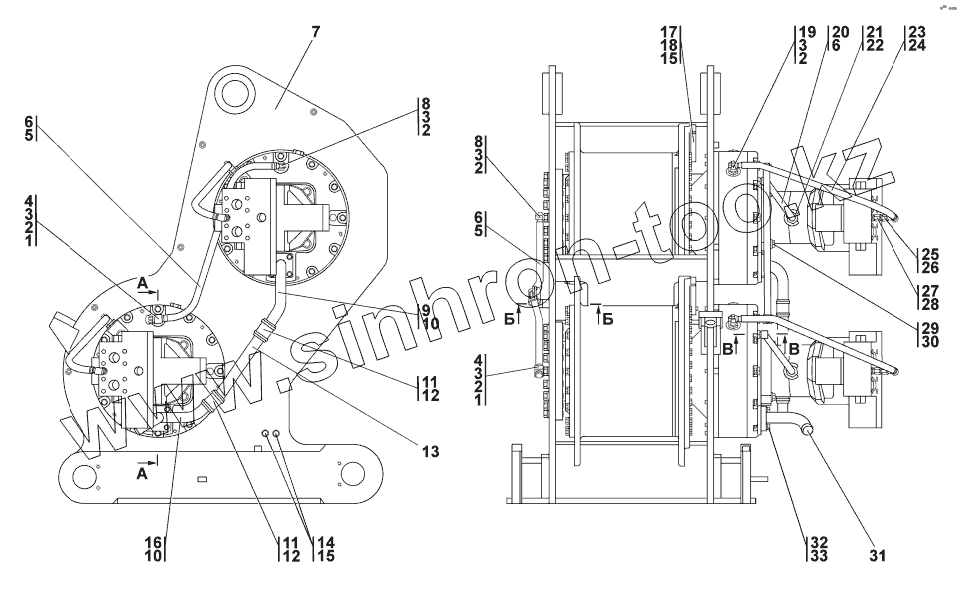

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 404-26-219-20СП(SP) | Тройник | |
| 1 | 404-26-219СП(SP) | Тройник | |
| 2 | Кольцо018-022-25-2-51-1668 | Кольцо 018-022-25-2-51-1668 | |
| 3 | Н.036.23.022 | Контргайка | |
| 3 | Н.036.23.022-01 | Контргайка | |
| 4 | 2501-26-294 | Заглушка | |
| 5 | 404-26-213-12СП(SP) | Рукав | |
| 5 | 404-26-213-12-20СП | Рукав диаметр 12 | |
| 6 | Кольцо012-016-25-2-51-1668 | Кольцо | |
| 7 | 311516-90-27СП(SP) | Корпус | |
| 7 | 311516-90-27-20СП | Корпус | |
| 8 | 5001-26-77 | Угольник ввертной | |
| 8 | 5001-26-77-20 | Угольник ввертной | |
| 9 | 312001-90-32СП(SP) | Фланец | |
| 9 | 312001-90-32-20СП | Фланец | |
| 10 | Кольцо039-045-36-2-51-1668 | Кольцо | |
| 11 | 461201-04 | Рукав | |
| 12 | DIN3017-AS40-60/12C7-W2 | Шланговый хомут DIN3017-AS40-60/12C7-W2 | |
| 13 | 312001-90-60 | Труба | |
| 13 | 312001-90-60-20 | Труба | |
| 14 | ГОСТ7795-70 | Болт | |
| 15 | Шайба12ОТ | Шайба12ОТ | |
| 16 | 312001-90-31СП(SP) | Фланец | |
| 16 | 312001-90-31-20СП | Фланец | |
| 17 | 312001-90-65 | Планка | |
| 18 | БолтМ12х1,25-6gх40 | Болт М12х1,25-6gх40 | |
| 19 | 311102-26-569 | Угольник поворотный | |
| 19 | 311102-26-569-20 | Угольник поворотный | |
| 20 | 404-26-213-34СП(SP) | Рукав | |
| 20 | 404-26-213-34-20СП | Рукав | |
| 21 | 2702-54-44 | Штуцер | |
| 21 | 2702-54-44-20 | Штуцер | |
| 22 | 0602-28-136-02К | Шайба специальная | |
| 23 | 311102-26-517-07СП(SP) | Рукав d.8 | |
| 23 | 311102-26-517-07-20СП(SP) | Рукав d.8 | |
| 24 | Кольцо007-011-25-2-51-1668 | Кольцо 007-011-25-2-51-1668 | |
| 25 | 311102-26-514-02СП(SP) | Угольник | |
| 25 | 311102-26-514-02-20СП(SP) | Угольник | |
| 26 | Кольцо008-010-14-2-51-1668 | Кольцо 008-010-14-2-51-1668 | |
| 27 | 313512-26-25 | Штуцер | |
| 27 | 313512-26-25-20 | Штуцер | |
| 28 | 0602-28-136К | Шайба специальная | |
| 29 | 280550 | Болт М16х1,5-6gх50.109.40Х019 ГОСТ 7796-70 | |
| 29 | 280550-20 | Болт М16х1,5-6gх50.109.40Х029 ГОСТ 7796-70 | |
| 30 | Шайба16ОТ | Шайба 16 ОТ | |
| 31 | 7879-4201-01 | Пробка | |
| 32 | БолтМ10-6gх30 | Болт М10-6gх30 | |
| 33 | Шайба10ОТ | Шайба 10 ОТ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
