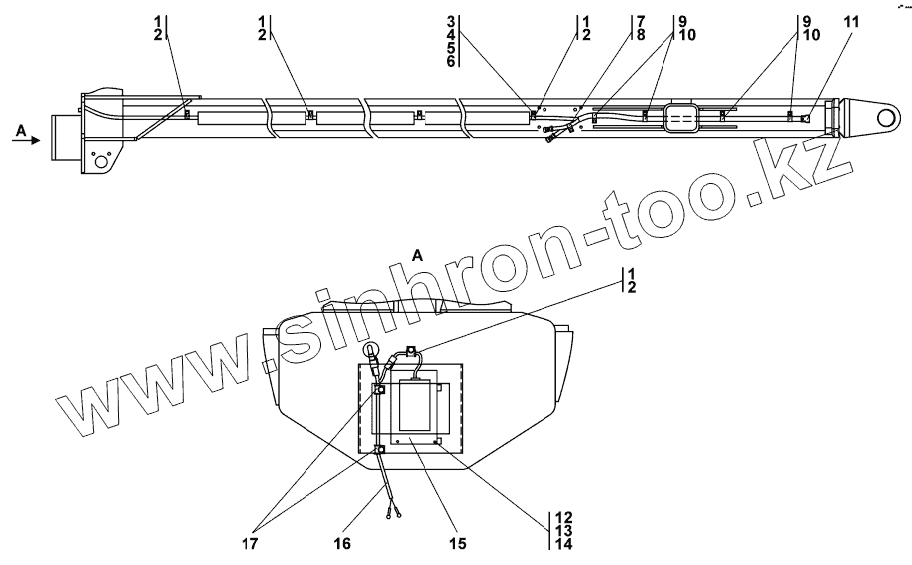

Каталог запасных частей к технике: Промтрактор ТГ-302Я. Электрооборудование стрелы грузовой
1
1
1
1
2
2
2
2
3
4
5
6
6
7
8
9
9
10
10
11
11
11
11
12
13
14
14
15
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 700-41-3307 | Хомутик | |
| 2 | 700-40-6684-03 | Прокладка | |
| 3 | БолтМ8-6gх16 | Болт М8-6gх16 | |
| 4 | Шайба8Т | Шайба 8Т | |
| 5 | Шайба8 | Шайба | |
| 6 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 6 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 7 | 700-41-2866 | Хомут | |
| 8 | 700-40-6684-04 | Прокладка | |
| 9 | 415320 | Хомутик | |
| 10 | 700-40-6684-02 | Прокладка | |
| 11 | 311502-10-170-20СП | Жгут | |
| 11 | 311502-10-170-01СП(SP) | Жгут | |
| 11 | 311502-10-170-01-20СП(SP) | Жгут | |
| 11 | 311502-10-170СП(SP) | Жгут | |
| 12 | ВинтВ.М6-6gх12 | Винт В.М6-6gх12 | |
| 13 | Шайба6Т | Шайба 6Т | |
| 14 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 14 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 15 | 311102-10-123СП(SP) | Контроллер оголовка стрелы | |
| 15 | 311102-10-123-20СП | Контроллер оголовка стрелы | |
| 16 | 311502-10-171СП(SP) | Жгут | |
| 16 | 311502-10-171-20СП | Жгут | |
| 17 | 700-41-3310 | Хомутик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
