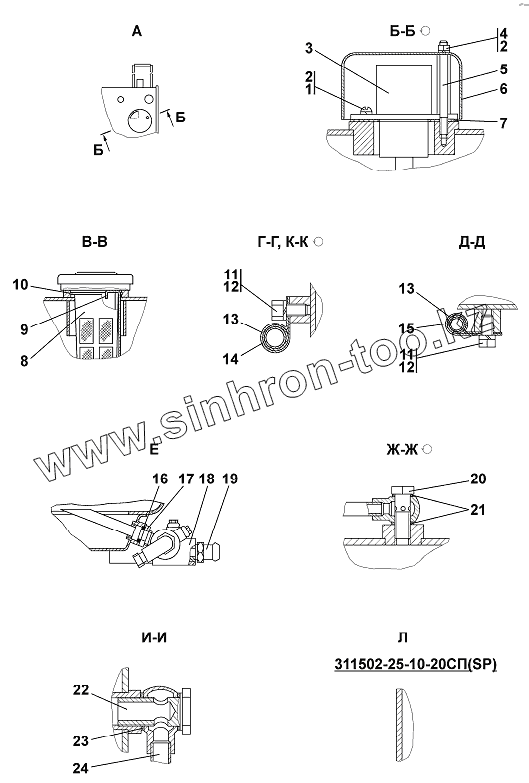

Каталог запасных частей к технике: Промтрактор ТГ-302Я. Бак топливный
311502-25-10-20СП(SP)
1
2
2
3
4
5
5
6
6
7
7
8
9
10
10
11
11
12
12
13
13
14
15
16
17
17
18
19
19
20
20
21
22
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 311502-25-10-20СП(SP) | 311502-25-10-20СП(SP) | Бак топливный | |
| 1 | ВинтВМ5-6gх12 | Винт В М5-6gх12 | |
| 2 | Шайба5 | Шайба 5 | |
| 3 | 407622.013000ПС | Устройство контроля уровня топлива УКУТ-302 | |
| 4 | ГайкаМ5 | Гайка М5 | |
| 5 | 2501-25-97 | Шпилька | |
| 5 | 2501-25-97-20 | Шпилька | |
| 6 | 2501-25-96-20 | Колпачок | |
| 6 | 2501-25-96 | Колпачок | |
| 7 | 450019-20 | Прокладка | |
| 7 | 450019 | Прокладка | |
| 8 | 46-25-295СП(SP) | Фильтр | |
| 9 | 312001-25-54 | Линейка мерная | |
| 10 | 404-25-87-20 | Кольцо пружинное | |
| 10 | 404-25-87 | Кольцо пружинное | |
| 11 | БолтМ8-6gх16 | Болт М8-6gх16 | |
| 12 | Шайба8Т | Шайба 8Т | |
| 13 | 700-41-2866 | Хомут | |
| 14 | 700-40-6684-05 | Прокладка | |
| 15 | 700-40-6684-15 | Прокладка | |
| 16 | Кольцо021-027-36-2-51-1668 | Кольцо 021-027-36-2-51-1668 | |
| 17 | Н.036.23.072 | Контргайка | |
| 17 | Н.036.23.072-01 | Контргайка | |
| 18 | Краншаровой0,63/15 | Кран шаровой 0,63/15 | |
| 19 | 1101-26-158 | Штуцер ввертной | |
| 19 | 1101-26-158-20 | Штуцер ввертной | |
| 20 | 700-41-2622 | Болт зажимной | |
| 20 | 700-41-2622-20 | Болт зажимной | |
| 21 | МН4152-62 | Кольцо 14x20 | |
| 22 | 700-41-3129 | Болт зажимной | |
| 22 | 700-41-3129-20 | Болт зажимной | |
| 23 | МН4152-62 | Кольцо 14x20 | |
| 24 | 311502-25-11СП(SP) | Трубопровод | |
| 24 | 311502-25-11-20СП | Трубопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
