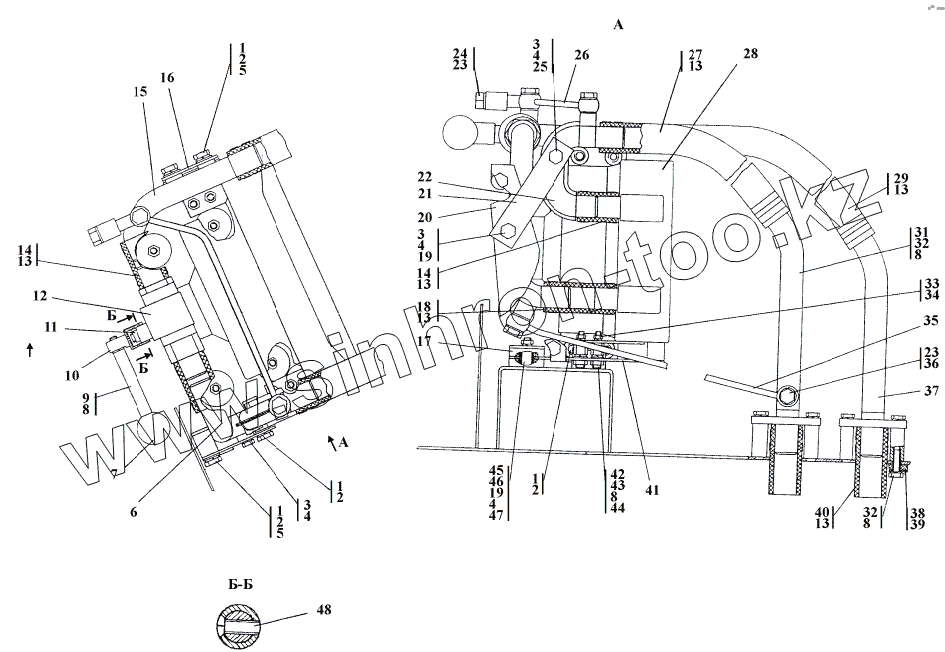

Каталог запасных частей к технике: Промтрактор ТГ-301Я. 312002-43-40СП Установка отопителя кабины

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
2
2
2
3
3
3
4
4
4
4
5
5
6
7
8
8
8
8
9
10
11
12
13
13
13
13
13
13
14
14
15
16
17
18
19
19
20
21
22
23
23
24
25
26
27
28
29
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
Позиция на иллюстрации Заводской номер детали Название детали
312002-43-40СП 312002-43-40СП Установка ото-пителя кабины
1 Болт М12x1,25-6gx30 Болт М12x1,25-6gx30
2 Шайба 12 Шайба 12
3 Болт М8-6gx16 Болт М8-6gx16
4 Шайба 8Т Шайба 8Т
5 31 0210 Шайба 12х2.01.08кп.019 ГОСТ 11371-78
6 2002-43-62СП Трубопровод
7 46-43-133 Крышка
8 Шайба 10 Шайба 10
9 2002-43-68 Стержень
10 2002-43-94 Переходник
11 2002-43-82 Прижим
12 2002-43-43СП Кран
13 1040-У-02 Хомут 1040-У-02
14 46 0901 Рукав
15 2002-43-57СП Трубопровод
16 2002-43-83 Пластина
17 40 0426 Кольцо
18 46 0901-01 Рукав
19 Гайка М8 Гайка М8
20 2002-43-81 Кронштейн
21 2502-43-103 Пластина
22 312002-43-53СП Трубопровод
23 46-43-313 Прокладка
24 37 5321 Пробка
25 31 0150 Шайба 8 ГОСТ 11371-78
26 312002-43-54СП Трубопровод
27 46 0901-15 Рукав
28 ОА-24-4М Отопитель автобусный ОА-24-4М
29 46 0901-16 Рукав
31 312002-43-64СП Трубопровод
32 28 0230 Болт М10-6gх25 ГОСТ 7796-70
33 Гайка М6 Гайка М6
34 Шайба 6Т Шайба 6Т
35 312002-43-62СП Трубопровод
36 700-41-2622 Болт зажимной
37 312002-43-63СП Трубопровод
38 2002-43-75 Пластина
39 40 0469 Амортизатор
40 46 0901-05 Рукав
41 2002-43-59СП Основание
42 2002-43-57 Упор
43 Гайка М10 Гайка М10
44 31 0170 Шайба 10 ГОСТ 11371-78
45 2002-43-54 Втулка
46 2002-43-95 Упор
47 2002-43-93 Шайба специальная
48 Винт ВМ8-6gx30 Винт ВМ8-6gx30
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
