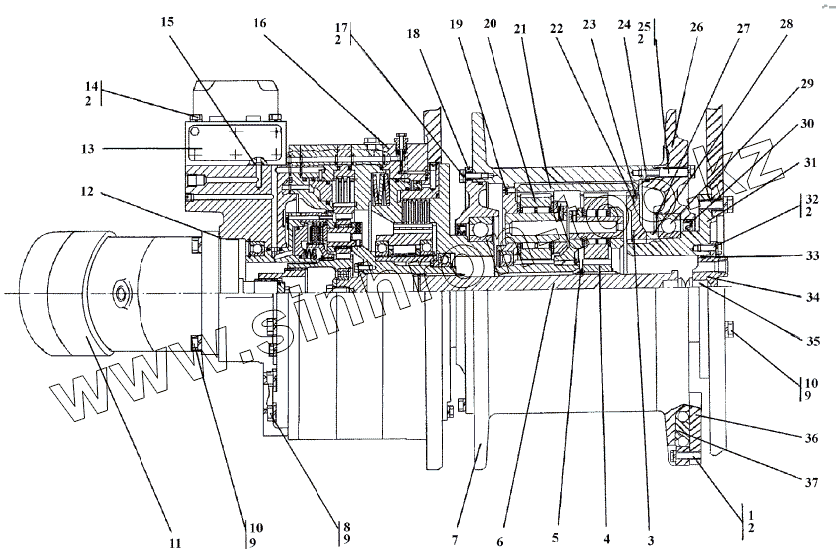

Каталог запасных частей к технике: Промтрактор ТГ-301Я. 312001-90-9СП Лебедка
1
2
2
2
2
2
3
4
5
6
7
7
8
8
9
9
9
10
10
10
11
11
12
13
13
14
14
15
16
16
17
18
18
19
20
21
22
23
24
25
25
26
26
27
28
29
30
31
31
32
33
34
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 312001-90-9-20СП | 312001-90-9-20СП | Лебедка | |
| 312001-90-9СП | 312001-90-9СП | Лебедка | |
| 1 | Болт М12x1,25-6gx40 | Болт М12x1,25-6gx40 | |
| 2 | Шайба 12.ОТ | Шайба 12.ОТ | |
| 3 | 700-58-2095 | Кольцо С160 ГОСТ 13940-86 | |
| 4 | 312501-90-114 | Шестерня | |
| 5 | 58 0550 | Кольцо С55 | |
| 6 | 312001-90-22 | Торсион | |
| 7 | 312001-90-9 | Барабан | |
| 7 | 312001-90-9-20 | Барабан | |
| 8 | 28 5581-20 | Болт | |
| 8 | 28 5581 | Болт | |
| 9 | Шайба 16.ОТ | Шайба 16.ОТ | |
| 10 | 28 0544-20 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | |
| 10 | 28 0544 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 11 | 312001-90-11-20СП | Гидромотор | |
| 11 | 312001-90-11СП | Гидромотор | |
| 12 | 190-195-36-2-3 | Кольцо 190-195-36-2-3 | |
| 13 | 312001-91-1СП | Распределитель лебедки | |
| 13 | 312001-91-1-20СП | Распределитель лебедки | |
| 14 | 28 0388-20 | Болт М12-6gх90.58.029 ГОСТ 7795-70 | |
| 14 | 28 0388 | Болт М12-6gх90.58.019 ГОСТ 7795-70 | |
| 15 | 016-20-25-2-51- 1668 | Кольцо 016-20-25-2-51- 1668 | |
| 16 | 312001-90-10-20СП | Редуктор | |
| 16 | 312001-90-10СП | Редуктор | |
| 17 | Болт М12x1,25-6gx35 | Болт М12x1,25-6gx35 | |
| 18 | 312001-90-8 | Крышка | |
| 18 | 312001-90-8-20 | Крышка | |
| 19 | 58 5960-01 | Кольцо | |
| 20 | 312001-90-12СП | Редуктор | |
| 21 | 312501-90-118 | Шестерня | |
| 22 | 312501-90-122 | Муфта | |
| 23 | 58 5955 | Кольцо | |
| 24 | 345-355-58-2-5 | Кольцо 345-355-58-2-5 | |
| 25 | 28 0385 | Болт М12х1,25-6gх80 ГОСТ 7795-70 | |
| 25 | 28 0385-20 | Болт М12х1,25-6х80.109.40Х.029 ГОСТ 7795-70 | |
| 26 | 312001-90-10 | Реборда | |
| 26 | 312001-90-10-20 | Реборда | |
| 27 | 700-58-2396 | Кольцо С240 ГОСТ 13941-86 | |
| 28 | 312001-90-32 | Кольцо | |
| 29 | 132 | Подшипник 132 | |
| 30 | Манжета 2,2-180x220-3 | Манжета 2,2-180x220-3 | |
| 31 | 312001-90-23-20 | Фланец | |
| 31 | 312001-90-23 | Фланец | |
| 32 | Болт М12-6gx30 | Болт М12-6gx30 | |
| 33 | 092-105-75-2-3 | Кольцо 092-105-75-2-3 | |
| 34 | 312001-90-24-20 | Крышка | |
| 34 | 312001-90-24 | Крышка | |
| 35 | 2501-19-28 | Пята | |
| 36 | 312001-90-65 | Планка | |
| 37 | 312501-90-155-02 | Клин |
