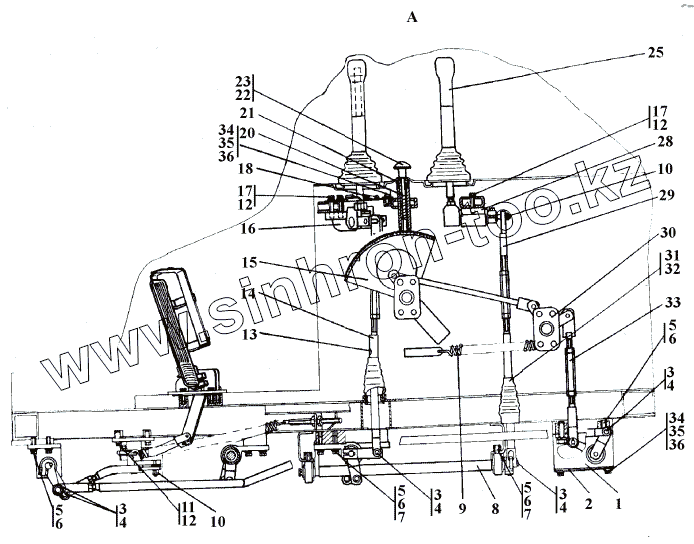

Каталог запасных частей к технике: Промтрактор ТГ-301Я. 312001-13-50СП Привод управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
3
3
3
4
4
4
4
5
5
5
5
6
6
6
6
7
7
8
8
9
10
10
11
12
12
12
13
13
14
14
15
16
16
17
17
18
20
20
21
22
23
25
28
28
29
29
30
30
31
31
32
33
34
34
35
35
36
36
Позиция на иллюстрации Заводской номер детали Название детали
1 3501-13-230-02-20СП Мостик
1 3501-13-230-02СП Мостик
2 ТТ2501-13-189СП Крышка
3 404-13-269-20 Ось
3 404-13-269 Ось
4 Шплинт 3,2x14.019 Шплинт 3,2x14.019
5 Болт М10-6gx30 Болт М10-6gx30
6 Шайба 10.ОТ Шайба 10.ОТ
7 Шайба 10 Шайба 10
8 312001-13-140СП Мостик
8 312001-13-140-20СП Мостик
9 700-38-2552 Пружина
10 Гайка М6 Гайка М6
11 Болт М8-6gx25 Болт М8-6gx25
12 Шайба 8Т Шайба 8Т
13 312001-13-134-02-20СП Тяга
13 312001-13-134-02СП Тяга
14 312001-13-134-03СП Тяга
14 312001-13-134-03-20СП Тяга
15 3501-13-253СП Сектор
16 3501-13-171-01-20СП Блок управления
16 3501-13-171-01СП Блок управления
17 Болт М8-6gx45 Болт М8-6gx45
18 312001-13-147СП Накладка
19 312001-13-128 Накладка
20 700-38-2563 Пружина
20 700-38-2563-20 Пружина
21 3501-13-128 Корпус
22 3501-13-183 Фиксатор
23 2501-13-309СП Рукоятка
25 2501-13-299 Рукоятка
28 312001-13-141СП Блок управления
28 312001-13-141-20СП Блок управления
29 3501-13-135-20СП Тяга
29 3501-13-135СП Тяга
30 3501-13-215-20СП Мостик
30 3501-13-215СП Мостик
31 404-03-2 Зажим
31 404-13-2-20 Зажим
32 700-40-6662 Чехол
33 3501-13-214СП Тяга
34 Болт М6-6gx16 Болт М6-6gx16
35 Шайба 6Т Шайба 6Т
36 Шайба 6 Шайба 6
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
