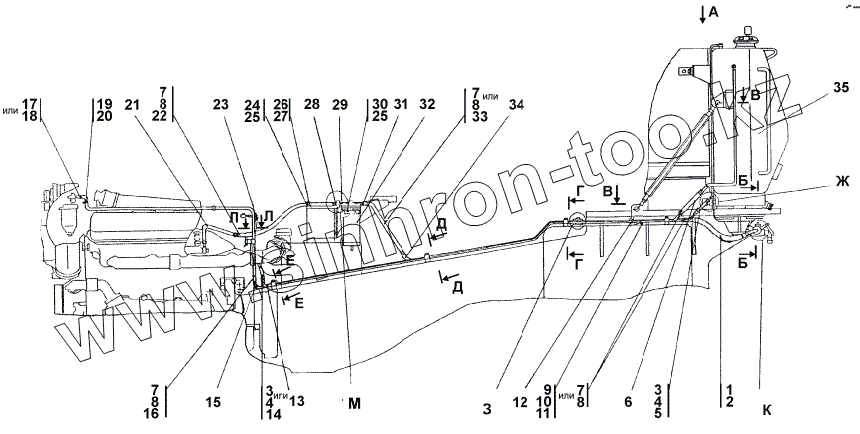

Каталог запасных частей к технике: Промтрактор ТГ-301Я. 311502-25-1-01СП Установка топливного бака
1
1
2
3
3
4
4
5
5
6
6
7
7
7
7
8
8
8
8
9
9
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
20
21
21
22
22
23
23
24
25
25
26
27
28
29
30
31
32
33
33
34
34
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 311502-25-1-01-20СП | 311502-25-1-01-20СП | Установка топливного бака | |
| 311502-25-1-01СП | 311502-25-1-01СП | Установка топливного бака | |
| 1 | 404-26-213-02-20СП | Рукав d.12 | |
| 1 | 404-26-213-02СП | Рукав d.12 | |
| 2 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 | |
| 3 | 41 5190СП | Хомут | |
| 4 | Хомут 11018-У-02 | Хомут 11018-У-02 | |
| 5 | 46 0401-01 | Рукав | |
| 5 | 46 0401-01-20 | Рукав | |
| 6 | 46 0601-04-20 | Рукав | |
| 6 | 46 0601-04 | Рукав | |
| 7 | 41 5190-02СП | Хомут | |
| 8 | Хомут 1028-У-02 | Хомут 1028-У-02 | |
| 9 | 28 0819-20 | Болт 24x2-6gx55 | |
| 9 | 28 0819 | Болт М24х2-6gх55.109.40Х 019 ГОСТ 7796-70 | |
| 10 | Шайба 24Т | Шайба 24Т | |
| 11 | 31 0350 | Шайба 24 ГОСТ 11371-78 | |
| 11 | 31 0350-20 | Шайба 24.01.10.0221 ГОСТ 11371-78 | |
| 12 | 312001-25-34СП | Кронштейн | |
| 12 | 312001-25-34-20СП | Кронштейн | |
| 13 | 311502-25-15-01-20СП | Трубопровод | |
| 13 | 311502-25-15-01СП | Трубопровод | |
| 14 | 46 0401-07-20 | Рукав | |
| 14 | 46 0401-07 | Рукав | |
| 15 | 311502-25-14-01СП | Трубопровод | |
| 15 | 311502-25-14-01-20СП | Трубопровод | |
| 16 | 46 0601-11 | Рукав | |
| 16 | 46 0601-11-20 | Рукав | |
| 17 | 311502-25-16СП | Трубопровод | |
| 17 | 311502-25-16-20СП | Трубопровод | |
| 18 | 311502-25-17-20СП | Трубопровод | |
| 18 | 311502-25-17СП | Трубопровод | |
| 19 | 700-40-6684-06 | Прокладка | |
| 20 | 700-41-2866 | Хомут | |
| 21 | 1102-25-18СП | Трубопровод | |
| 21 | 1102-25-18-20СП | Трубопровод | |
| 22 | 46 0601-31-20 | Рукав | |
| 22 | 46 0601-31 | Рукав | |
| 23 | 2002-25-11СП | Трубопровод | |
| 23 | 2002-25-11-20СП | Трубопровод | |
| 24 | Болт М8-6gx16 | Болт М8-6gx16 | |
| 25 | Шайба 8Т | Шайба 8Т | |
| 26 | 700-40-6684-03 | Прокладка | |
| 27 | 700-41-2548 | Хомутик | |
| 28 | 1102-25-11 | Переходник | |
| 29 | 1102-25-10 | Наконечник | |
| 30 | Болт М8-6gx25 | Болт М8-6gx25 | |
| 31 | 1502-25-10 | Наконечник | |
| 32 | Фильтр грубой очистки топлива (ЯМЗ) | Фильтр грубой очистки топлива (ЯМЗ) | |
| 33 | 46 0601-18-20 | Рукав | |
| 33 | 46 0601-18 | Рукав | |
| 34 | 311502-25-13СП | Трубопровод | |
| 34 | 311502-25-13-20СП | Трубопровод | |
| 35 | 311502-25-10СП | Бак топливный | |
| 35 | 311502-25-10-20СП | Бак топливный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
