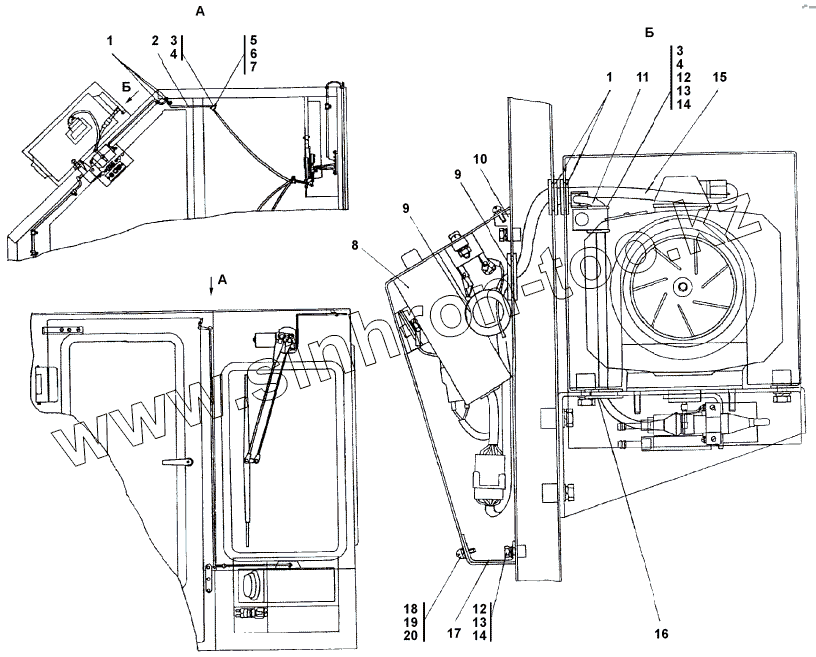

Каталог запасных частей к технике: Промтрактор ТГ-301Я. 311502-10-16СП Электрооборудование отопительной установки

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
4
4
5
6
7
8
9
9
10
11
12
12
13
13
14
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
311502-10-16СП 311502-10-16СП Электрооборудование отопительной установки
1 700-40-6736 Кольцо
2 311502-10-131СП Провод
3 41 5119 Хомутик
4 700-40-6684-06 Прокладка
5 Болт М8-6gx16 Болт М8-6gx16
6 Шайба 8Т Шайба 8Т
7 31 0150 Шайба 8 ГОСТ 11371-78
8 311502-10-139 Установка блока автоматики
9 700-40-3141 Кольцо
10 311502-10-7 Упор
11 Жгут 1 Жгут 1
12 Болт М6-6gx16 Болт М6-6gx16
13 Шайба 6Т Шайба 6Т
14 31 0110 Шайба 6.01.08кп.019 ГОСТ 11371-78
15 Жгут Жгут
16 700-40-6682 Кольцо
17 311502-10-8 Уголок
18 Винт В.М5-6gx12 Винт В.М5-6gx12
19 Шайба 5 Шайба 5
20 31 0080 Шайба 5.01.10.019 ГОСТ 11371-78
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
