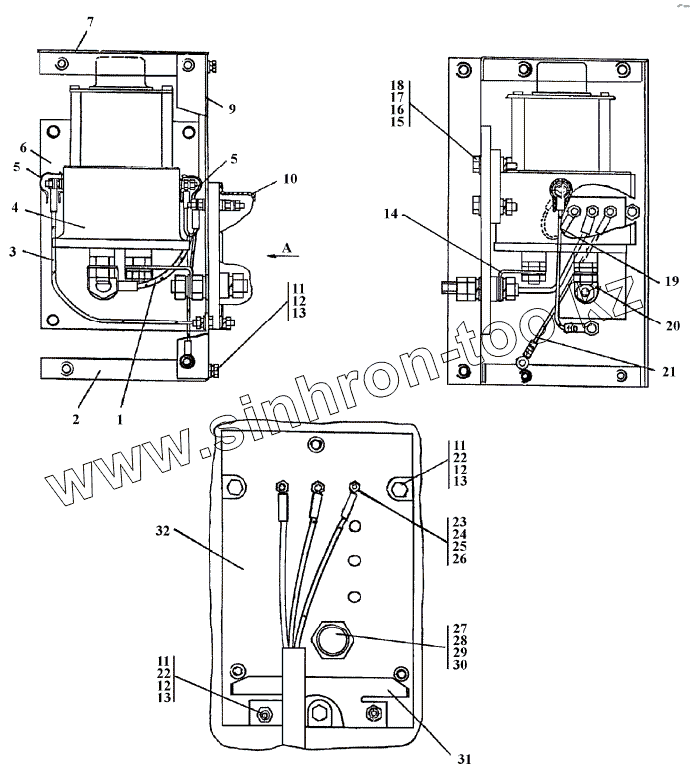

Каталог запасных частей к технике: Промтрактор ТГ-301Я. 311502-10-15СП Установка реле РС-400

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
6
6
7
7
9
9
10
10
11
11
11
12
12
12
13
13
13
13
14
14
15
15
16
17
18
19
19
20
20
21
21
22
22
23
23
24
25
26
26
27
27
28
29
30
30
31
31
32
32
Позиция на иллюстрации Заводской номер детали Название детали
311502-10-15-20СП 311502-10-15-20СП Установка реле РС-400
311502-10-15СП 311502-10-15СП Установка реле РС-400
1 311502-10-119-15СП Провод
1 311502-10-119-15-20СП Провод
2 311502-10-123-20СП Дно
2 311502-10-123СП Дно
3 311502-10-119-13СП Провод
3 311502-10-119-13-20СП Провод
4 РС 400-74ТУ Реле стартера РС 400-74ТУ
4 РС-400 Реле стартера РС-400
5 700-40-5607 Наконечник
6 50 0058-20 Плата
6 50 0058 Плата
7 311502-10-124СП Крышка
7 311502-10-124-20СП Крышка
9 311502-10-4 Стенка
9 311502-10-4-20 Стенка
10 404-10-17-20 Кожух
10 404-10-17 Кожух
11 Болт М6-6gx16 Болт М6-6gx16
12 Шайба 6Т Шайба 6Т
13 31 0110 Шайба 6.01.08кп.019 ГОСТ 11371-78
13 31 0110-20 Шайба 6.01.08кп.0221 ГОСТ 11371-78
14 403-10-7-01-20 Шинка
14 403-10-7-01 Шинка
15 31 0170 Шайба 10 ГОСТ 11371-78
15 31 0170-20 Шайба 10.01.10.0221 ГОСТ 11 371-78
16 Шайба 10.ОТ Шайба 10.ОТ
17 Гайка М10 Гайка М10
18 Болт М10-6gx30 Болт М10-6gx30
19 311502-10-119-12СП Провод
19 311502-10-119-12-20СП Провод
20 403-10-7 Шинка
20 403-10-7-20 Шинка
21 311502-10-119-14-20СП Провод
21 311502-10-119-14СП Провод
22 Гайка М6 Гайка М6
23 29 5010-20 Шпилька
23 29 5010 Шпилька
24 Гайка М5 Гайка М5
25 Шайба 5 Шайба 5
26 31 0080 Шайба 5.01.10.019 ГОСТ 11371-78
26 31 0080-20 Шайба 5.01.10.0221 ГОСТ 11371-78
27 404-10-16-20 Шпилька
27 404-10-16 Шпилька
28 Гайка М12 Гайка М12
29 Шайба 12.ОТ Шайба 12.ОТ
30 31 0210 Шайба 12х2.01.08кп.019 ГОСТ 11371-78
30 31 0210-20 Шайба 12х2 ГОСТ 11371-78
31 404-10-22 Зажим
31 404-10-22-20 Зажим
32 50 0057-20 Плата
32 50 0057 Плата
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
