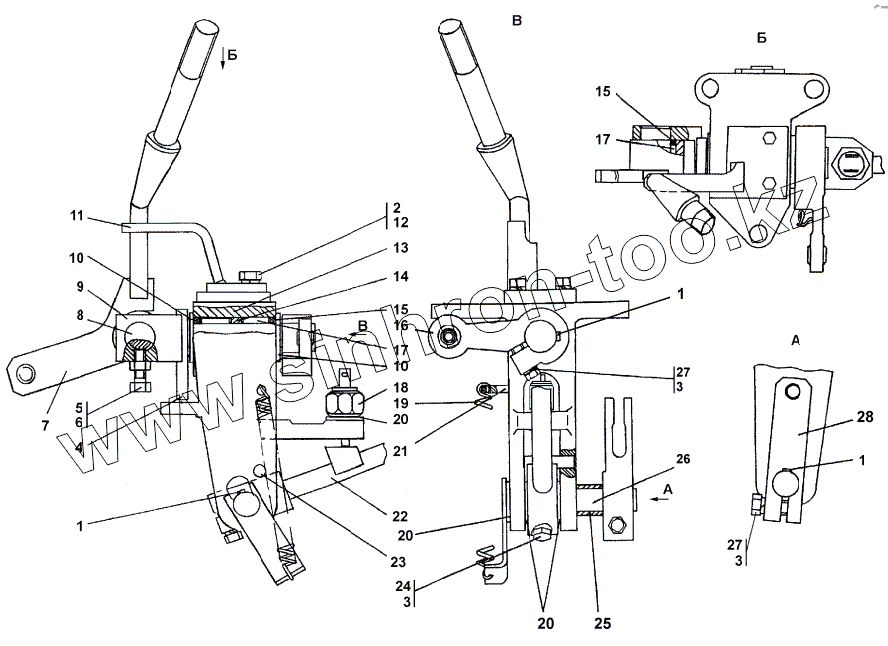

Каталог запасных частей к технике: Промтрактор ТГ-301К. 3501-13-143СП Блок управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
3
3
3
4
5
6
7
7
8
9
10
10
10
11
11
12
13
14
15
15
16
17
17
18
19
20
20
20
20
21
22
23
24
25
26
27
27
28
Позиция на иллюстрации Заводской номер детали Название детали
3501-13-143СП(SP) 3501-13-143СП(SP) Блок управления
1 34 0350 Шпонка 5х7,5 ГОСТ 24071-80
2 Болт М6-6gx16 Болт М6-6gx16
3 Шайба 6Т Шайба 6Т
4 2501-13-333 Кулачок
5 Болт М6-6gx20 Болт М6-6gx20
6 Гайка М6 Гайка М6
7 3501-13-273-20СП(SP) Рычаг
7 3501-13-273СП(SP) Рычаг
8 2501-13-133 Ось
9 2501-13-345 Вилка
10 31 0330-20 Шайба 20.01.08кп.0221 ГОСТ 10450-78
10 31 0330 Шайба 20.01.08кп.019 ГОСТ 10450-78
11 3501-13-281СП(SP) Планка разделительная
11 3501-13-281-20СП(SP) Планка разделительная
12 Шайба 8Т Шайба 8Т
13 3501-13-144СП(SP) Корпус
14 3501-13-139 Втулка
15 50 0093 Кольцо СП26,5-19-3,5 ТУ 17 РСФСР 35-7755-84
16 2501-13-232СП(SP) Рычаг
17 942,2 Подшипник 942,20
18 ВК415 Выключатель света заднего хода ТУ 37.003.1213-84
19 700-38-2729-01 Пружина
20 31 0280 Шайба 16х1.01.10,019 ГОСТ 10450-78
20 31 0280-20 Шайба 16х1.01.10.0221 ГОСТ 10450-78
21 2501-13-134 Упор
22 3501-13-120СП(SP) Рукоятка
23 3501-13-144 Штифт
24 Болт М8-6gx25 Болт М8-6gx25
25 2501-13-194-01 Проставка
26 3501-13-153СП(SP) Валик
27 Болт М8-6gx30 Болт М8-6gx30
28 2501-13-188-01 Рычаг
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
