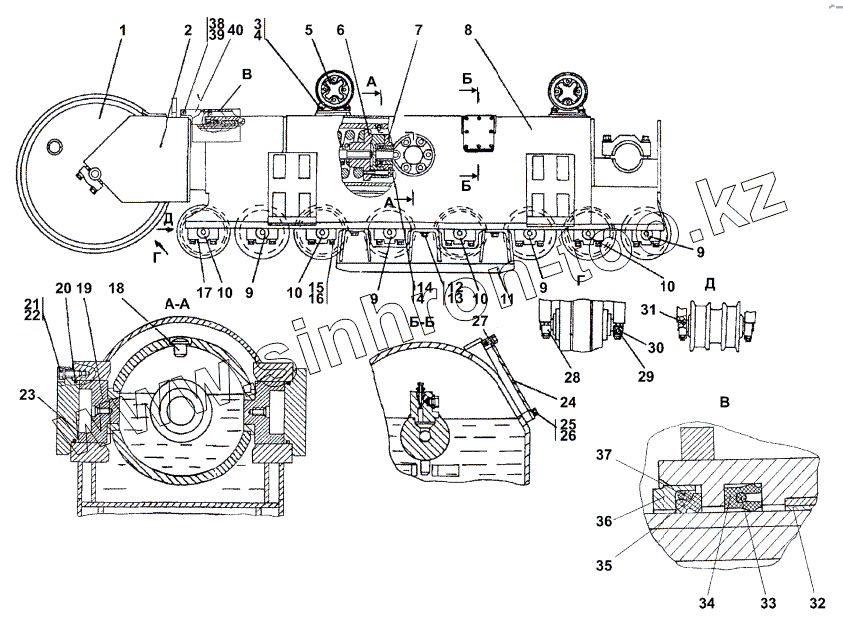

Каталог запасных частей к технике: Промтрактор ТГ-301К. 312002-21-3СП/2СП Тележка
1
1
2
2
3
3
4
4
5
5
6
6
7
7
7
7
8
8
8
8
9
9
9
9
9
10
10
10
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
18
19
20
21
21
22
22
23
24
25
26
27
27
28
28
29
29
30
30
31
31
32
33
34
35
36
38
38
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 312002-21-3-20СП(SP) | 312002-21-3-20СП(SP) | Тележка | |
| 312002-21-2СП(SP) | 312002-21-2СП(SP) | Тележка | |
| 312002-21-2-20СП(SP) | 312002-21-2-20СП(SP) | Тележка | |
| 312002-21-3СП(SP) | 312002-21-3СП(SP) | Тележка | |
| 1 | 312002-21-41-20СП(SP) | Колесо натяжное | |
| 1 | 312002-21-41СП(SP) | Колесо натяжное | |
| 2 | 2001-21-9СП(SP) | Рама тележки передняя | |
| 2 | 2001-21-9-20СП(SP) | Рама тележки передняя | |
| 3 | 28 0730 | Болт М20х1,5-6gх60 ГОСТ 7796-70 | |
| 3 | 28 0730-20 | Болт М20х1,5-6gх60 ГОСТ 7796-70 | |
| 4 | Шайба 20 ОТ | Шайба 20 ОТ | |
| 5 | 2001-21-15СП(SP) | Каток поддерживающий | |
| 5 | 2001-21-15-20СП(SP) | Каток поддерживающий | |
| 6 | 2001-21-33СП(SP) | Механизм сдавания | |
| 6 | 2001-21-33-20СП(SP) | Механизм сдавания | |
| 7 | 1101-21-42-02СП(SP) | Механизм натяжения | |
| 7 | 1101-21-42-02-20СП(SP) | Механизм натяжения | |
| 7 | 1101-21-42-03СП(SP) | Механизм натяжения | |
| 7 | 1101-21-42-03-20СП(SP) | Механизм натяжения | |
| 8 | 312002-21-12СП(SP) | Рама тележки | |
| 8 | 312002-21-11СП(SP) | Рама тележки | |
| 8 | 312002-21-11-20СП(SP) | Рама тележки | |
| 8 | 312002-21-12-20СП(SP) | Рама тележки | |
| 9 | 2001-21-40-03-20СП(SP) | Каток опорный | |
| 9 | 2001-21-40-03СП(SP) | Каток опорный | |
| 10 | 2001-21-40-02СП(SP) | Каток опорный | |
| 10 | 2001-21-40-02-20СП(SP) | Каток опорный | |
| 11 | 312002-21-26СП(SP) | Щиток | |
| 11 | 312002-21-26-20СП(SP) | Щиток | |
| 12 | 28 0725-20 | Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 12 | 28 0725 | Болт М20х1,5-6gх50 ГОСТ 7796-70 | |
| 13 | 31 5317-20 | Шайба | |
| 13 | 31 5317 | Шайба | |
| 14 | 28 0750-20 | Болт M20x1,5-6gx120 | |
| 14 | 28 0750 | Болт M20x1,5-6gx120 | |
| 15 | 31 5355-20 | Шайба | |
| 15 | 31 5355 | Шайба | |
| 16 | 28 0845 | Болт М24x2-6gx100 | |
| 16 | 28 0845-20 | Болт М24x2-6gx100 | |
| 17 | 312001-21-25 | Крышка | |
| 18 | 1501-21-227 | Стопор | |
| 19 | 2001-21-68-01 | Вкладыш | |
| 20 | 122-130-46-51-1668 | Кольцо 122-130-46-51-1668 | |
| 21 | 28 0535-20 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 21 | 28 0535 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 22 | 31 5271 | Шайба | |
| 22 | 31 5271-20 | Шайба | |
| 23 | 2001-21-65 | Крышка | |
| 24 | 2001-21-71 | Крышка | |
| 25 | Болт М8-6gx16 | Болт М8-6gx16 | |
| 26 | Шайба 8Т | Шайба 8Т | |
| 27 | 45 0308-20 | Прокладка | |
| 27 | 45 0308 | Прокладка | |
| 28 | 2001-21-57-20 | Каток | |
| 28 | 2001-21-57 | Крышка | |
| 29 | 2001-21-55-20 | Крышка | |
| 29 | 2001-21-55 | Крышка | |
| 30 | 32 0260-20 | Штифт | |
| 30 | 32 0260 | Штифт | |
| 31 | 32 5381-20 | Штифт | |
| 31 | 32 5381 | Штифт | |
| 32 | 2001-21-99 | Втулка | |
| 33 | 40 0463 | Кольцо упругое | |
| 34 | 2001-21-63 | Манжета | |
| 35 | 2001-21-164 | Манжета | |
| 36 | 2001-21-64 | Каркас | |
| 38 | 31 0225 | Шайба | |
| 38 | 31 0225-20 | Шайба | |
| 39 | Болт М12-6gx20 | Болт М12-6gx20 | |
| 40 | 2001-21-247 | Кожух | |
| 40 | 2001-21-247-20 | Кожух |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
