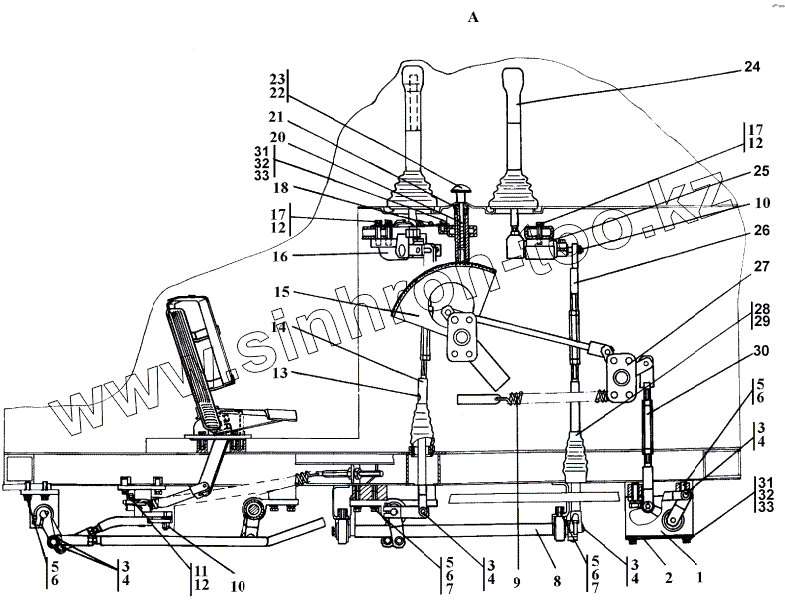

Каталог запасных частей к технике: Промтрактор ТГ-301К. 312001-13-50-02СП Привод управления
1
1
2
3
3
3
3
3
4
4
4
4
5
5
5
5
6
6
6
6
7
7
7
8
8
9
10
10
11
12
12
12
13
13
14
14
15
16
16
17
17
18
20
20
21
22
23
24
25
25
26
26
27
27
28
28
29
30
31
31
32
32
33
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3501-13-230-02CП(SP) | Мостик | |
| 1 | 3501-13-230-02-20CП(SP) | Мостик | |
| 2 | TT2501-13-189CП(SP) | Крышка | |
| 3 | 404-13-269 | Ось | |
| 3 | 404-13-269-20 | Ось | |
| 4 | Шплинт 3,2x14.019 | Шплинт 3,2x14.019 | |
| 5 | Болт М10-6gx30 | Болт М10-6gx30 | |
| 6 | Шайба 10 ОТ | Шайба 10 ОТ | |
| 7 | 31 0170 | Шайба 10 ГОСТ 11371-78 | |
| 7 | 31 0170-20 | Шайба 10.01.10.0221 ГОСТ 11 371-78 | |
| 8 | 312001-13-140-20CП(SP) | Мостик | |
| 8 | 312001-13-140CП(SP) | Мостик | |
| 9 | 700-38-2552 | Пружина | |
| 10 | Гайка М6 | Гайка М6 | |
| 11 | Болт М8-6gx25 | Болт М8-6gx25 | |
| 12 | Шайба 8Т | Шайба 8Т | |
| 13 | 312001-13-134-02-20СП -20(SP) | Тяга | |
| 13 | 312001-13-134-02СП (SP) | Тяга | |
| 14 | 312001-13-134-03СП (SP) | Тяга | |
| 14 | 312001-13-134-03-20СП -20(SP) | Тяга | |
| 15 | 3501-13-253CП(SP) | Сектор | |
| 16 | 3501-13-171-02-20CП(SP) | Блок управления | |
| 16 | 3501-13-171-02CП(SP) | Блок управления | |
| 17 | Болт М8-6gx45 | Болт М8-6gx45 | |
| 18 | 312001-13-128 | Накладка | |
| 20 | 700-38-2563 | Пружина | |
| 20 | 700-38-2563-20 | Пружина | |
| 21 | 3501-13-128 | Корпус | |
| 22 | 3501-13-183 | Фиксатор | |
| 23 | 2501-13-309CП(SP) | Рукоятка | |
| 24 | 2501-13-299 | Рукоятка | |
| 25 | 312001-13-141CП(SP) | Блок управления | |
| 25 | 312001-13-141-20CП(SP) | Блок управления | |
| 26 | 3501-13-135-20CП(SP) | Тяга | |
| 26 | 3501-13-135CП(SP) | Тяга | |
| 27 | 3501-13-215CП(SP) | Мостик | |
| 27 | 3501-13-215-20CП(SP) | Мостик | |
| 28 | 404-13-2-20 | Зажим | |
| 28 | 404-03-2 | Зажим | |
| 29 | 700-40-6662 | Чехол | |
| 30 | 3501-13-214CП(SP) | Тяга | |
| 31 | Болт М6-6gx16 | Болт М6-6gx16 | |
| 32 | Шайба 6Т | Шайба 6Т | |
| 33 | 31 0110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 33 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
