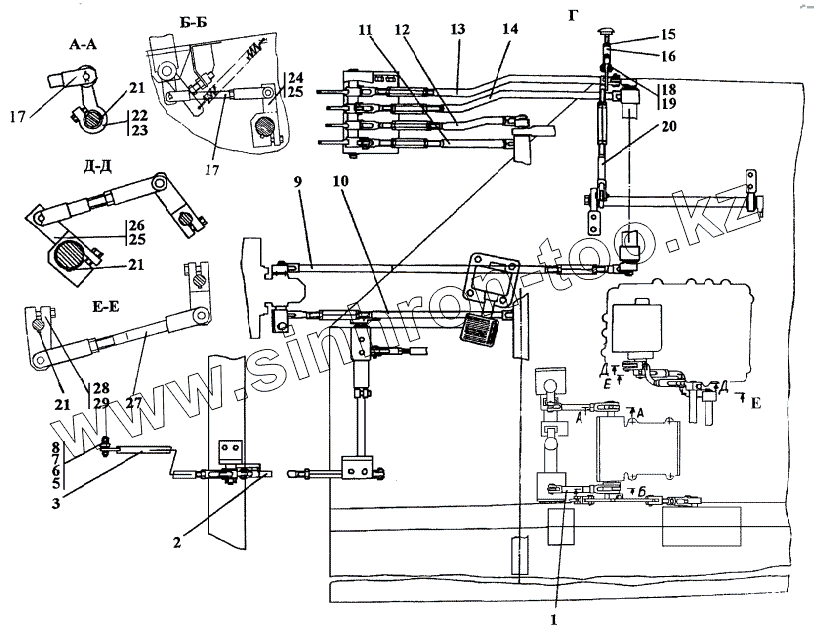

Каталог запасных частей к технике: Промтрактор ТГ-301К. 312001-13-1-04СП Управление трактором
1
1
2
2
3
3
5
6
7
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
17
17
18
18
19
20
21
21
21
22
22
23
24
24
25
25
26
26
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 312001-13-64-20СП(SP) | Тяга | |
| 1 | 312001-13-64СП(SP) | Тяга | |
| 2 | 312001-13-38СП(SP) | Тяга | |
| 2 | 312001-13-38-20СП(SP) | Тяга | |
| 3 | 312001-13-61-02СП(SP) | Тяга | |
| 3 | 312001-13-61-02-20СП(SP) | Тяга | |
| 5 | Гайка М6 | Гайка М6 | |
| 6 | Гайка М8 | Гайка М8 | |
| 7 | Шайба 8Т | Шайба 8Т | |
| 8 | 312001-13-27 | Ось специальная | |
| 9 | 312001-13-128-01-20СП(SP) | Тяга | |
| 9 | 312001-13-128-01СП(SP) | Тяга | |
| 10 | 312001-13-144-20СП(SP) | Тяга | |
| 10 | 312001-13-144СП(SP) | Тяга | |
| 11 | 312001-13-128-03СП(SP) | Тяга | |
| 11 | 312001-13-128-03-20СП(SP) | Тяга | |
| 12 | 312001-13-125-20СП(SP) | Тяга | |
| 12 | 312001-13-125СП(SP) | Тяга | |
| 13 | 312001-13-125-04СП(SP) | Тяга | |
| 13 | 312001-13-125-04-20СП(SP) | Тяга | |
| 14 | 312001-13-125-01-20СП(SP) | Тяга | |
| 14 | 312001-13-125-01СП(SP) | Тяга | |
| 15 | 30 0220-20 | Гайка М12х1,25-6Н.04.029 ГОСТ 15522-70 | |
| 15 | 30 0220 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 16 | 312001-13-129 | Вилка | |
| 17 | 2501-13-290-03СП(SP) | Тяга | |
| 17 | 2501-13-290-03-20СП(SP) | Тяга | |
| 18 | 404-13-269-20 | Ось | |
| 18 | 404-13-269 | Ось | |
| 19 | Шплинт 3,2x14 | Шплинт 3,2x14 | |
| 20 | 3501-13-214СП(SP) | Тяга | |
| 21 | 34 0350 | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 22 | 2501-13-232-17СП(SP) | Рычаг | |
| 22 | 2501-13-232-17-20СП(SP) | Рычаг | |
| 23 | Болт М8-6gx25 | Болт М8-6gx25 | |
| 24 | 2501-13-233-05-20СП(SP) | Рычаг | |
| 24 | 2501-13-233-05СП(SP) | Рычаг | |
| 25 | Болт М10-6gx30 | Болт М10-6gx30 | |
| 26 | 31201-13-67-20СП(SP) | Рычаг | |
| 26 | 312001-13-67СП(SP) | Рычаг | |
| 27 | 312001-13-80СП(SP) | Тяга | |
| 27 | 312001-13-80-20СП(SP) | Тяга | |
| 28 | ТТ2501-13-128СП(SP) | Тяга | |
| 29 | Болт М8-6gx30 | Болт М8-6gx30 |
