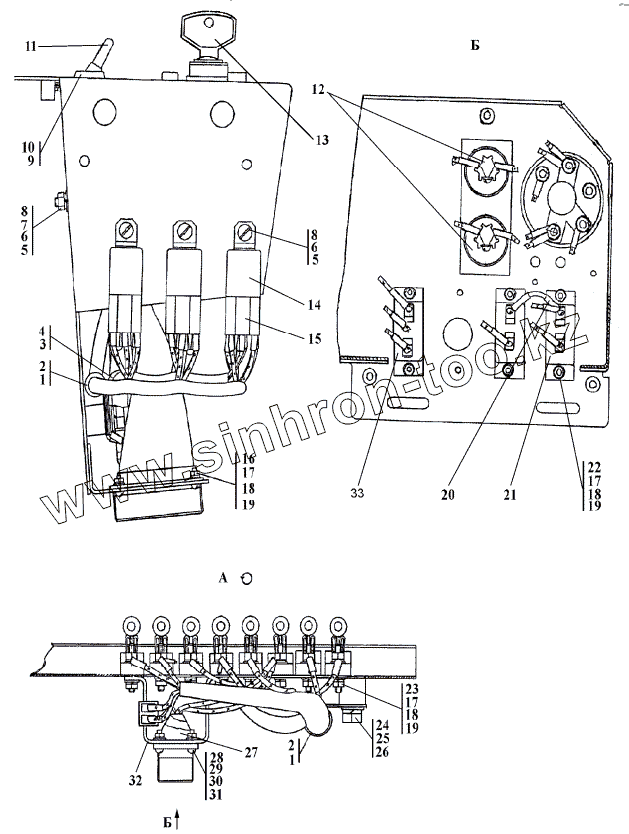

Каталог запасных частей к технике: Промтрактор ТГ-301К. 312001-10-125-02СП Блок выключателей
1
1
2
2
3
4
5
5
5
6
6
7
8
8
9
10
11
12
13
13
14
15
16
17
17
17
18
18
18
19
19
19
19
20
20
21
21
21
22
23
24
25
26
26
27
27
28
29
30
31
31
32
32
33
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 700-41-3179 | Хомутик | |
| 2 | 700-40-6684-04 | Прокладка | |
| 3 | 700-41-3307 | Хомутик | |
| 4 | 700-40-6684-03 | Прокладка | |
| 5 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 5 | 31 0110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 6 | Шайба 6Т | Шайба 6Т | |
| 7 | Гайка М6 | Гайка М6 | |
| 8 | Винт В.М6-6gx16 | Винт В.М6-6gx16 | |
| 9 | 40 0428 | Манжета | |
| 10 | 40 0410 | Манжета | |
| 11 | 3501-10-25 | Колпачок | |
| 12 | 45 7373 4401 | Выключатель кнопочный 11.3704.000 | |
| 13 | 2501-10-32-20 | Ключ | |
| 13 | 2501-10-32 | Ключ | |
| 14 | 45 7374 8383 | Реле 9013747 | |
| 15 | 45 7373 9016 | Колодка гнездовая 607605 | |
| 16 | Винт В.М4-6gx10 | Винт В.М4-6gx10 | |
| 17 | Гайка М4 | Гайка М4 | |
| 18 | Шайба 4 | Шайба 4 | |
| 19 | 31 0050-20 | Шайба 4.01.08кп.0221 ГОСТ 11371-78 | |
| 19 | 31 0050 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 20 | 404-10-180-47-20СП -20(SP) | Провод | |
| 20 | 404-10-180-47СП(SP) | Провод | |
| 21 | 34 2827 7116 | Переключатель В-45М, Т | |
| 21 | 34 2827 7110 | Переключатель В-45М | |
| 21 | 34 2827 7115 | Переключатель В-45М, экспорт | |
| 22 | Винт В.М4-6gx12 | Винт В.М4-6gx12 | |
| 23 | Винт В.М4-6gx16 | Винт В.М4-6gx16 | |
| 24 | Болт М8-6gx16 | Болт М8-6gx16 | |
| 25 | Шайба 8Т | Шайба 8Т | |
| 26 | 31 0150 | Шайба 8 ГОСТ 11371-78 | |
| 26 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 27 | 405-10-172-01-20СП -20(SP) | Жгут | |
| 27 | 405-10-172-01СП(SP) | Жгут | |
| 28 | Винт В.М3-6gx10 | Винт В.М3-6gx10 | |
| 29 | Гайка М3 | Гайка М3 | |
| 30 | Шайба 3 | Шайба 3 | |
| 31 | 31 0020-20 | Шайба 3.01.08кп.0221 ГОСТ 11371-78 | |
| 31 | 31 0020 | Шайба 3.01.08кп.019 ГОСТ 11 371-78 | |
| 32 | 312001-10-9-20 | Кронштейн | |
| 32 | 312001-10-9 | Кронштейн | |
| 33 | 34 2827 7320 | Переключатель ППН-45 | |
| 33 | 34 2827 7325 | Переключатель ППН-45, экспорт | |
| 33 | 34 2827 7326 | Переключатель ППН-45Т |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
