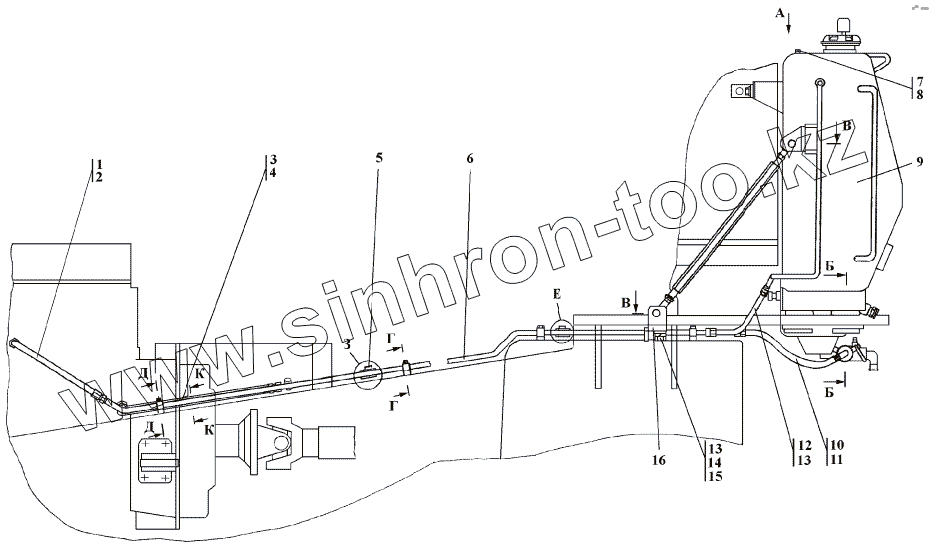

Каталог запасных частей к технике: Промтрактор ТГ-301К. 311506-25-1-01СП Установка топливного бака

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
4
5
5
6
6
7
7
8
9
9
10
10
11
12
12
13
13
13
14
15
15
16
16
Позиция на иллюстрации Заводской номер детали Название детали
311506-25-1-01-20СП(SP) 311506-25-1-01-20СП(SP) Установка топливного бака
311506-25-1-01СП(SP) 311506-25-1-01СП(SP) Установка топливного бака
1 312001-25-33-20СП(SP) Рукав
1 312001-25-33СП(SP) Рукав
2 АS0802300SS Рукав АS0802300SS
3 312001-25-32СП(SP) Рукав
3 312001-25-32-20СП(SP) Рукав
4 АS 10025SS Рукав АS 10025SS
5 311506-25-23-01СП(SP) Трубопровод
5 311506-25-23-01-20СП(SP) Трубопровод
6 311506-25-22-01-20СП(SP) Трубопровод
6 311506-25-22-01СП(SP) Трубопровод
7 700-37-2077-20 Пробка
7 700-37-2077 Пробка
8 12x16 МН 4152-62 Кольцо 12x16 МН 4152-62
9 312001-25-10-01СП(SP) Бак топливный
9 312001-25-10-01-20СП(SP) Бак топливный
10 404-26-213-24СП(SP) Рукав
10 404-26-213-24-20СП(SP) Рукав
11 012-016-25-2-51-1668 Кольцо 012-016-25-2-51-1668
12 404-26-213-20СП(SP) Рукав d.12
12 404-26-213СП(SP) Рукав d.12
13 28 0819 Болт М24х2-6gх55.109.40Х 019 ГОСТ 7796-70
13 28 0819-20 Болт 24x2-6gx55
14 Шайба 24Т Шайба 24Т
15 31 0350 Шайба 24 ГОСТ 11371-78
15 31 0350-20 Шайба 24.01.10.0221 ГОСТ 11371-78
16 312001-25-34-20СП(SP) Кронштейн
16 312001-25-34СП(SP) Кронштейн
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
