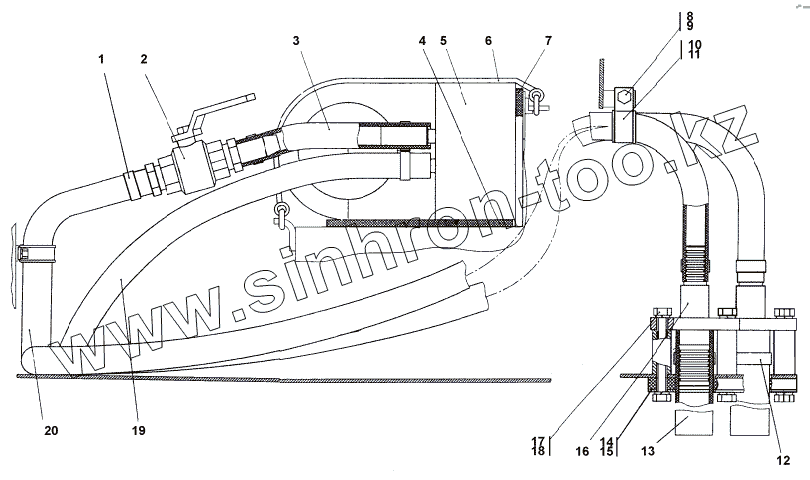

Каталог запасных частей к технике: Промтрактор ТГ-301К. 1101-47-1СП Установка отопителя кабины

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1101-47-1СП(SP) 1101-47-1СП(SP) Установка отопителя кабины
1 1028-У-02 Хомут 1028-У-02
2 1101-47-11СП(SP) Кран
3 46 0601-14 Рукав
4 40 0484 Прокладка
5 Xeros 4000 Отопитель зависимый Xeros 4000
5 Отопитель зависимый Отопитель зависимый
6 Ремень 2105-1311090 Ремень 2105-1311090
7 40 0485 Прокладка
8 Болт М8-6gx16 Болт М8-6gx16
9 Шайба 8Т Шайба 8Т
10 700-40-6927 Прокладка
11 700-41-3307 Хомутик
12 1040-У-02 Хомут 1040-У-02
13 46 0901-01 Рукав
14 2002-43-75 Пластина
15 400469 Амортизатор
16 1101-47-10СП(SP) Трубопровод
17 Болт М10-6gx30 Болт М10-6gx30
18 Шайба 10 Шайба 10
19 46 0601-39 Рукав
20 46 0601-41 Рукав
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
