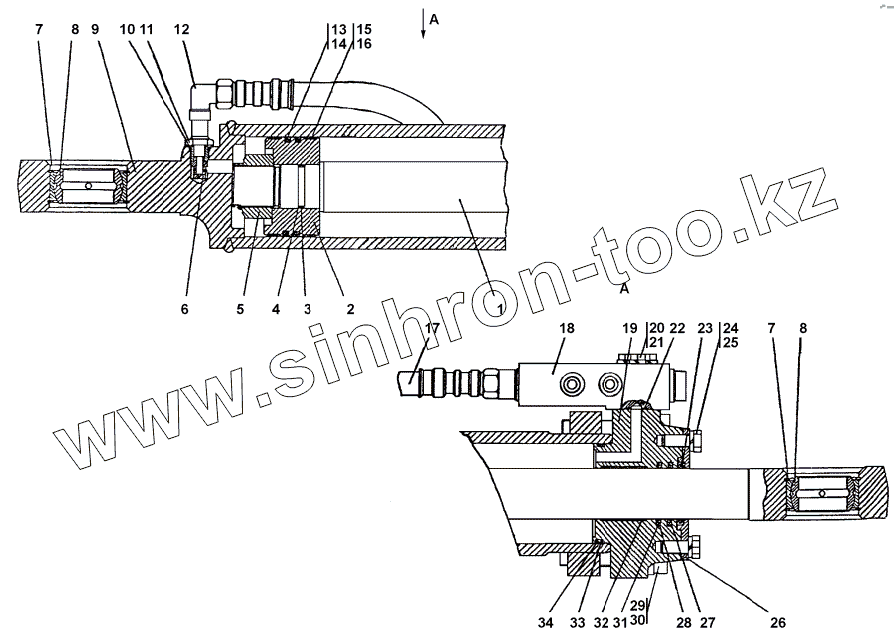

Каталог запасных частей к технике: Промтрактор ТГ-221Я. 312001-26-50-02СП Гидроцилиндр
1
1
2
3
4
5
6
7
7
7
8
8
9
10
11
12
12
13
14
15
16
17
17
18
18
19
20
20
21
22
23
24
24
25
26
27
28
29
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 312001-26-50-02-20СП | 312001-26-50-02-20СП | Гидроцилиндр d.125 | |
| 312001-26-50-02СП | 312001-26-50-02СП | Гидроцилиндр d.125 | |
| 1 | 011501-93-601-08-20 | Шток | |
| 1 | 011501-93-601-08 | Шток | |
| 2 | 312001-26-103 | Поршень | |
| 3 | 049-055-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 4 | 44 0005 | Шайба защитная | |
| 5 | 1101-26-615 | Гайка специальная | |
| 6 | 312001-26-113 | Втулка | |
| 7 | 700-58-2278-20 | Кольцо С90 | |
| 7 | 700-58-2278-10 | Кольцо С90 | |
| 8 | ШСЛ60 | Подшипник ШСЛ60 | |
| 9 | 312001-26-52-02СП | Корпус | |
| 10 | 021-027-36-2-51-1668 | Кольцо 021-027-36-2-51-1668 | |
| 11 | Н.036.23.072 | Контргайка | |
| 12 | 312001-26-54СП | Угольник | |
| 12 | 312001-26-54-20СП | Угольник | |
| 13 | 2001-26-552 | Кольцо уплотнительное | |
| 14 | 110-120-2-51-1668 | Кольцо 110-120-2-51-1668 | |
| 15 | 2001-26-553 | Втулка опорная | |
| 16 | Е21Т-125-15-3,0 | Кольцо опорно-направляющее поршневое Е21Т-125-15-3,0 | |
| 17 | 46-26-355-05СП | Рукав высокого давления d.16 армированный | |
| 17 | 46-26-355-05-20СП | Рукав высокого давления d.16 армированный | |
| 18 | 312001-26-51СП | Гидрозамок | |
| 18 | 312001-26-51-20СП | Гидрозамок | |
| 19 | 312001-26-107 | Крышка | |
| 20 | 28 0385 | Болт М12х1,25-6gх80 ГОСТ 7795-70 | |
| 20 | 28 0385-20 | Болт М12х1,25-6х80.109.40Х.029 ГОСТ 7795-70 | |
| 21 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 22 | 020-025-30-20-51-1668 | Кольцо 020-025-30-20-51-1668 | |
| 23 | 2501-93-506-04СП | Грязесъемник 3-d | |
| 24 | 28 0535 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 24 | 28 0535-20 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 25 | Шайба 16 ОТ | Шайба 16 ОТ | |
| 26 | 312001-26-108 | Скребок | |
| 27 | 312001-26-109 | Кольцо уплотнительное | |
| 28 | 070-080-58-2-51-1668 | Кольцо 070-080-58-2-51-1668 | |
| 29 | 28 0956-20 | Болт М30x2-6gx120 | |
| 29 | 28 0956 | Болт М30x2-6gx120 | |
| 30 | 2501-93-4 | Шайба | |
| 31 | 1501-26-630-01 | Кольцо уплотнительное | |
| 32 | 312001-26-111 | Кольцо штоковое | |
| 33 | 2001-26-558 | Шайба защитная | |
| 34 | 115-125-58-2-51-1668 | Кольцо 115-125-58-2-51-1668 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
