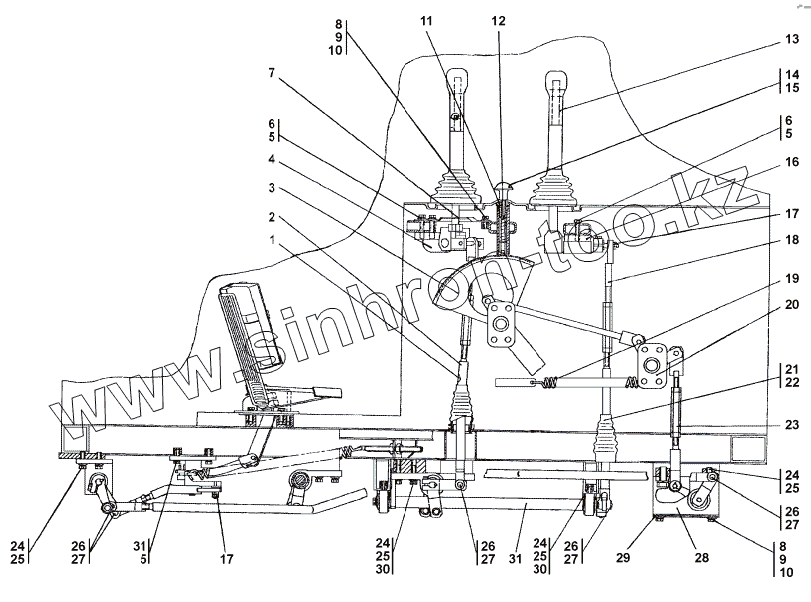

Каталог запасных частей к технике: Промтрактор ТГ-221Я. 312001-13-50СП Привод управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
4
5
5
5
6
6
7
8
8
9
9
10
10
10
11
12
12
13
14
15
16
16
17
17
18
18
19
20
20
21
21
22
23
24
24
24
24
25
25
25
25
26
26
26
26
26
27
27
27
27
28
28
29
30
30
30
31
31
31
Позиция на иллюстрации Заводской номер детали Название детали
1 312001-13-134-02-20СП Тяга
1 312001-13-134-02СП Тяга
2 312001-13-134-03СП Тяга
2 312001-13-134-03-20СП Тяга
3 3501-13-253СП Сектор
4 3501-13-171-01СП Блок управления
4 3501-13-171-01-20СП Блок управления
5 Шайба 8Т Шайба 8Т
6 Болт М8-6gx45 Болт М8-6gx45
7 312001-13-128 Накладка
8 Болт М6-6gx16 Болт М6-6gx16
9 Шайба 6Т Шайба 6Т
10 31 0110-20 Шайба 6.01.08кп.0221 ГОСТ 11371-78
10 31 0110 Шайба 6.01.08кп.019 ГОСТ 11371-78
11 3501-13-128 Корпус
12 700-38-2563-20 Пружина
12 700-38-2563 Пружина
13 2501-13-299 Рукоятка
14 2501-13-309СП Рукоятка
15 3501-13-183 Фиксатор
16 312001-13-141-20СП Блок управления
16 312001-13-141СП Блок управления
17 Гайка М6 Гайка М6
18 3501-13-135СП Тяга
18 3501-13-135-20СП Тяга
19 700-38-2552 Пружина
20 3501-13-215-20СП Мостик
20 3501-13-215СП Мостик
21 404-13-2-20 Зажим
21 404-13-2 Зажим
22 700-40-6662 Чехол
23 3501-13-214СП Тяга
24 Болт М8-6gx25 Болт М8-6gx25
24 Болт М10-6gx30 Болт М10-6gx30
25 Шайба 10 ОТ Шайба 10 ОТ
26 404-13-269-20 Ось
26 404-13-269 Ось
27 Шплинт 3,2x14.019 Шплинт 3,2x14.019
28 3501-13-230-02-20СП Мостик
28 3501-13-230-02СП Мостик
29 ТТ2501-13-189СП Крышка
30 31 0170 Шайба 10 ГОСТ 11371-78
30 31 0170-20 Шайба 10.01.10.0221 ГОСТ 11 371-78
31 312001-13-140-20СП Мостик
31 312001-13-140СП Мостик
