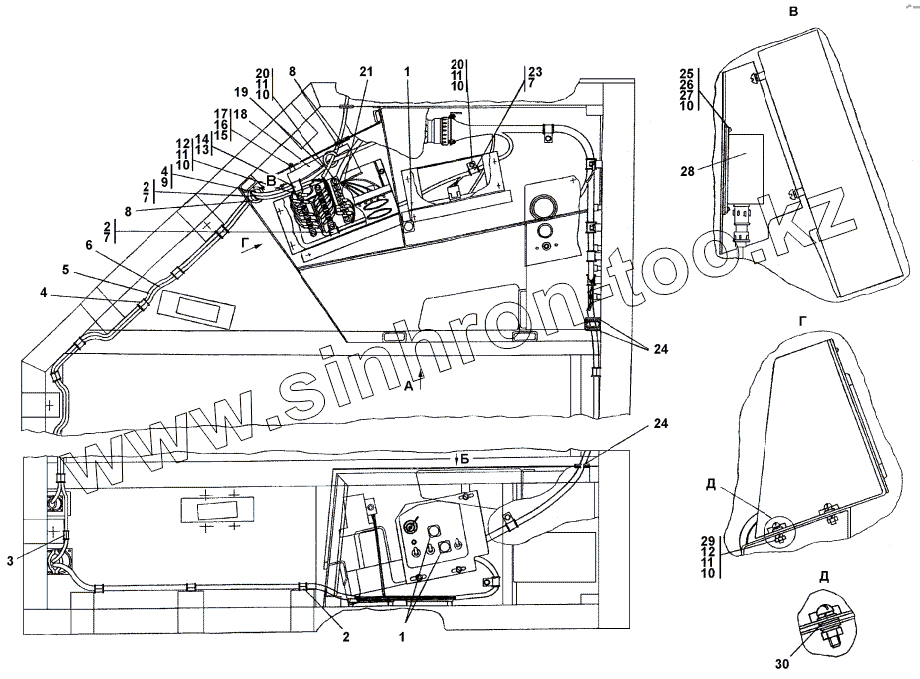

Каталог запасных частей к технике: Промтрактор ТГ-221Я. 311502-10-12СП Электрооборудование пола кабины
1
1
2
2
2
3
4
4
5
5
6
6
7
7
7
8
8
9
10
10
10
10
10
10
11
11
11
11
12
12
13
14
15
15
16
17
18
19
19
20
20
21
23
24
24
25
26
27
28
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 311502-10-12-10СП | 311502-10-12-10СП | Электрооборудование пола кабины | |
| 311502-10-12-20СП | 311502-10-12-20СП | Электрооборудование пола кабины | |
| 311502-10-12СП | 311502-10-12СП | Электрооборудование пола кабины | |
| 1 | 40 0411 | Колпачок | |
| 2 | 700-40-6684-05 | Прокладка | |
| 3 | 700-40-6684-06 | Прокладка | |
| 4 | 700-40-6684-03 | Прокладка | |
| 5 | 311502-10-117СП | Жгут | |
| 5 | 311502-10-117-20СП | Жгут | |
| 6 | 311502-10-105СП | Жгут | |
| 6 | 311501-10-105-20СП | Жгут | |
| 7 | 700-41-2866 | Хомут | |
| 8 | 700-40-3141 | Кольцо | |
| 9 | 700-41-3307 | Хомутик | |
| 10 | 31 0110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 10 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 11 | Шайба 6Т | Шайба 6Т | |
| 12 | Винт В.М6-6gx22 | Винт В.М6-6gx22 | |
| 13 | 700-40-6684-01 | Прокладка | |
| 14 | 58-41-2006-04 | Хомутик | |
| 15 | 31 0080 | Шайба 5.01.10.019 ГОСТ 11371-78 | |
| 15 | 31 0080-20 | Шайба 5.01.10.0221 ГОСТ 11371-78 | |
| 16 | Шайба 5 | Шайба 5 | |
| 17 | Винт В.М5-6gx12 | Винт В.М5-6gx12 | |
| 18 | БОД-20 ЛГФИ.408.843-005-20 | Блок обработки данных БОД-20 ЛГФИ.408.843-005-20 | |
| 19 | 311501-10-118СП | Жгут | |
| 19 | 311501-10-118-20СП | Жгут | |
| 20 | Винт В.М6-6gx18 | Винт В.М6-6gx18 | |
| 21 | 45 7373 2131 | Панель соединительная 17.3723.000 | |
| 22 | Винт В.М6-6gx12 | Винт В.М6-6gx12 | |
| 23 | 700-40-6684-04 | Прокладка | |
| 24 | 700-40-6682 | Кольцо | |
| 25 | Винт В.М4-6gx12 | Винт В.М4-6gx12 | |
| 26 | Гайка М4 | Гайка М4 | |
| 27 | Шайба 4 | Шайба 4 | |
| 28 | ДК ЛГФИ.401221.007 | Датчик крена ДК ЛГФИ.401221.007 | |
| 29 | Гайка М6 | Гайка М6 | |
| 30 | 31 0110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 30 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
