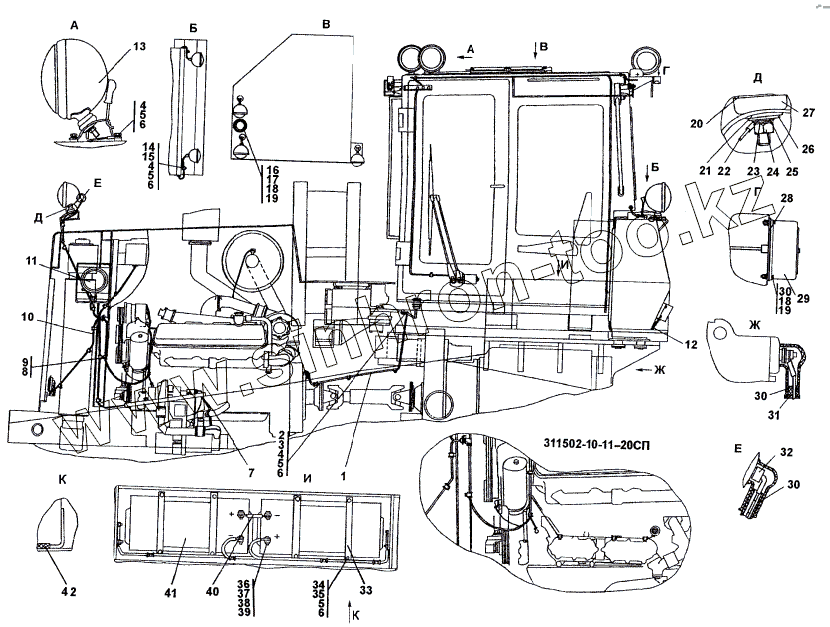

Каталог запасных частей к технике: Промтрактор ТГ-221Я. 311502-10-11СП Электрооборудование

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
311502-10-11-20СП
1
1
1
2
3
4
4
4
4
4
5
5
5
5
6
6
6
6
6
7
8
9
10
10
10
11
11
11
12
12
12
13
13
13
14
15
16
16
17
17
18
18
19
19
19
20
21
21
22
22
23
24
25
25
26
27
27
28
28
29
30
30
30
30
31
32
33
33
34
34
35
36
37
38
39
39
40
40
42
42
Позиция на иллюстрации Заводской номер детали Название детали
311502-10-11-10СП 311502-10-11-10СП Электрооборудование
311502-10-11-20СП 311502-10-11-20СП Электрооборудование
311502-10-11СП 311502-10-11СП Электрооборудование
1 311502-10-13СП Установка электрооборудования на раме
1 311501-10-13-10СП Установка электрооборудования на раме
1 311501-10-13-20СП Установка электрооборудования на раме
2 58-41-2006-05 Хомутик
3 700-40-6684-09 Прокладка
4 Болт М8-6gx16 Болт М8-6gx16
4 34 8111 1138 Батарея 6СТ-190А
4 34 8111 1139 Батарея 6СТ-190А
5 Шайба 8Т Шайба 8Т
6 31 0150 Шайба 8 ГОСТ 11371-78
6 31 0150-20 Шайба 8.01.08кп.0221 ГОСТ 11371-78
7 311502-10-17-02СП Электрооборудование подогревателя ПЖД30Г
8 700-41-2866 Хомут
9 700-40-6684-05 Прокладка
10 311502-10-18СП Электрооборудование передней облицовки
10 311502-10-18-10СП Электрооборудование передней облицовки
10 311502-10-18-20СП Электрооборудование передней облицовки
11 45 7332 4086 Фара 3137.3711010
11 45 7332 4085 Фара 3136.3711010
11 45 7332 4087 Фара 3131.3711010
12 312001-10-16-10СП Электрооборудование топливного бака
12 312001-10-16СП Электрооборудование топливного бака
12 312001-10-16-20СП Электрооборудование топливного бака
13 404-10-270-20СП Установка фары
13 404-10-270-10СП Установка фары
13 404-10-270СП Установка фары
14 700-40-6684-07 Прокладка
15 700-41-3310 Хомутик
16 312501-10-114СП Маяк проблесковый
16 312501-10-114-20СП Маяк проблесковый
17 35 0480-20 Винт В.М6-6gx25
17 35 0480 Винт В.М6-6gx25
18 Шайба 6Т Шайба 6Т
19 31 0110 Шайба 6.01.08кп.019 ГОСТ 11371-78
19 31 0110-20 Шайба 6.01.08кп.0221 ГОСТ 11371-78
20 700-40-6018 Опора
21 46-10-85-20 Опора
21 46-10-85 Опора
22 2502-10-151-29СП Провод
22 2502-10-151-29-20СП Провод
23 Шайба 12 ОТ Шайба 12 ОТ
24 Гайка М12 Гайка М12
25 31 0210 Шайба 12х2.01.08кп.019 ГОСТ 11371-78
25 31 0210-20 Шайба 12х2 ГОСТ 11371-78
26 14x2x4-6а Кольцо 14x2x4-6а
27 46-10-86-20 Опора
27 46-10-86 Опора
28 ТТ2501-10-8-20 Прокладка
28 ТТ2501-10-8 Прокладка
29 45 7372 6077 Фонарь освещения номерного знака ФП-134Б
30 Гайка М6 Гайка М6
30 700-40-5607 Наконечник
31 40 0446 Заглушка
32 45 7373 9003 Колодка гнездовая 602602
33 2001-10-117СП Рамка
33 2001-10-117-20СП Рамка
34 46-10-113 Стержень
34 46-10-113-20 Стержень
35 Гайка М8 Гайка М8
36 Болт М10-6gx30 Болт М10-6gx30
37 Гайка М10 Гайка М10
38 Шайба 10 Шайба 10
39 31 0170-20 Шайба 10.01.10.0221 ГОСТ 11 371-78
39 31 0170 Шайба 10 ГОСТ 11371-78
40 2001-10-118-20СП Провод
40 2001-10-118СП Провод
42 40 0218-01 Прокладка
42 40 0218-01-20 Прокладка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
