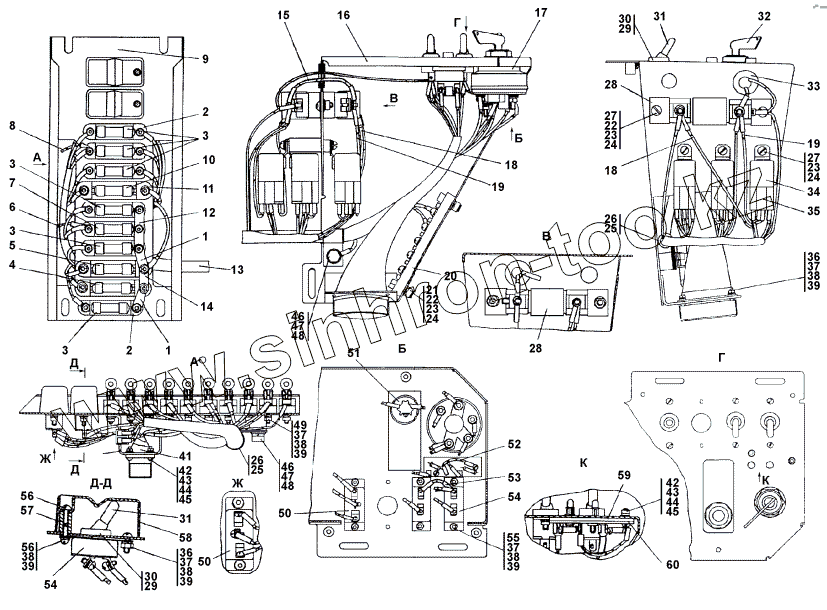

Каталог запасных частей к технике: Промтрактор ТГ-221Я. 311502-10-100СП Блок выключателей

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
2
3
3
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
17
18
18
18
19
19
19
20
21
22
22
23
23
23
24
24
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
34
35
36
36
37
37
37
37
38
38
38
38
38
39
39
39
39
39
39
41
41
42
42
43
43
44
44
45
45
45
46
46
47
47
48
48
48
49
50
50
50
50
51
52
52
53
53
54
54
54
54
55
56
56
57
58
59
60
Позиция на иллюстрации Заводской номер детали Название детали
311502-10-100-20СП 311502-10-100-20СП Блок выключателей
34 2449 2032 34 2449 2032 Предохранитель ПВ-10,УХЛ3, 30В, экспорт
311502-10-100СП 311502-10-100СП Блок выключателей
1 3501-10-20-20 Шинка
1 3501-10-20 Шинка
2 34 2443 0011 Блок защиты БЗ-20 УХЛ3.30В
2 34 2443 0012 Блок защиты БЗ-20 УХЛ3.30В экспорт
3 34 2449 2031 Предохранитель ПВ10-УХЛ3,30В
4 34 2449 2051 Предохранитель ПВ-30,УХЛ3,30В
4 34 2449 2052 Предохранитель ПВ-30,УХЛ3,30В экспорт
5 34 2449 2112 Предохранитель ПВ-100АС,УХЛ3, 30В экспорт
5 34 2449 2111 Предохранитель ПВ-100АС,УХЛ3, 30В
6 311502-10-119-19СП Провод
6 311502-10-119-19-20СП Провод
7 34 2449 2041 Предохранитель ПВ20-УХЛ3,30В
7 ПВ-20, УХЛ3,30В экспорт Предохранитель ПВ-20, УХЛ3,30В экспорт
8 311502-10-119-18-20СП Провод
8 311502-10-119-18СП Провод
9 3501-10-173СП Панель
9 3501-10-173-20СП Панель
10 34 2449 2081 Предохранитель ПВ-60АС,УХЛ3,30В
10 ПВ-60АС,УХЛ3,30В экспорт Предохранитель ПВ-60АС,УХЛ3,30В экспорт
11 34 2443 0022 Блок защиты БЗ-30, УХЛ3,30В экспорт
11 31 2443 0021 Блок защиты БЗ-30, УХЛ3,30В
12 2502-10-3 Шинка
12 2502-10-3-20 Шинка
13 311502-10-101-20СП Жгут
13 311502-10-101СП Жгут
14 3501-10-22 Шинка
14 3501-10-22-20 Шинка
15 3501-10-129-04-20СП Провод
15 3501-10-129-04СП Провод
16 312001-10-124-20СП Кронштейн
16 312001-10-124СП Кронштейн
17 45 7373 4214 Замок-включатель ВК856
17 45 7373 4215 Замок-включатель ВК856-Э
17 45 7373 4216 Замок-включатель ВК856-Т
18 2502-10-151-01СП Провод
18 2502-10-151-01-20СП Провод
19 2502-10-151-20СП Провод
19 2502-10-151СП Провод
20 45 7373 2131 Панель соединительная 17.3723.000
21 Болт М6-6gx20 Болт М6-6gx20
22 Гайка М6 Гайка М6
23 Шайба 6Т Шайба 6Т
24 31 0110 Шайба 6.01.08кп.019 ГОСТ 11371-78
24 31 0110-20 Шайба 6.01.08кп.0221 ГОСТ 11371-78
25 700-41-3307 Хомутик
26 700-40-6684-03 Прокладка
27 Винт В.М6-6gx12 Винт В.М6-6gx12
28 45 7376 6211 Резистор добавочный с электротермическим реле 12023741
29 40 0428 Манжета
30 40 0410 Манжета
31 3501-10-25 Колпачок
32 2501-10-32 Ключ
32 2501-10-32-20 Ключ
33 700-40-6695 Кольцо
34 45 7374 8383 Реле 9013747
35 45 7373 9016 Колодка гнездовая 607605
36 Винт В.М4-6gx12 Винт В.М4-6gx12
37 Гайка М4 Гайка М4
38 Шайба 4 Шайба 4
39 31 0050 Шайба 4.01.08кп.019 ГОСТ 11371-78
39 31 0050-20 Шайба 4.01.08кп.0221 ГОСТ 11371-78
40 312001-10-9 Кронштейн
40 312001-10-9-20 Кронштейн
41 405-10-172-01СП Жгут
41 405-10-172-01-20СП Жгут
42 Винт В.М3-6gx10 Винт В.М3-6gx10
43 Гайка М3 Гайка М3
44 Шайба 3 Шайба 3
45 31 0020 Шайба 3.01.08кп.019 ГОСТ 11 371-78
45 31 0020-20 Шайба 3.01.08кп.0221 ГОСТ 11371-78
46 Болт М8-6gx16 Болт М8-6gx16
47 Шайба 8Т Шайба 8Т
48 31 0150 Шайба 8 ГОСТ 11371-78
48 31 0150-20 Шайба 8.01.08кп.0221 ГОСТ 11371-78
49 Винт В.М4-6gx16 Винт В.М4-6gx16
50 34 2827 7320 Переключатель ППН-45
50 34 2827 7325 Переключатель ППН-45, экспорт
50 34 2827 7326 Переключатель ППН-45Т
51 45 7373 4401 Выключатель кнопочный 11.3704.000
52 2504-10-102-08-20СП Провод
52 2504-10-102-08СП Провод
53 404-10-180-47-20СП Провод
53 404-10-180-47СП Провод
54 34 2827 7116 Переключатель В-45М, Т
54 34 2827 7115 Переключатель В-45М, экспорт
54 34 2827 7110 Переключатель В-45М
55 Винт В.М4-6gx12 Винт В.М4-6gx12
56 Винт В.М4-6gx10 Винт В.М4-6gx10
57 3501-10-46 Проставка
58 3501-10-45 Крышка
59 3501-10-24 Прокладка
60 3501-10-138СП Плата
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
