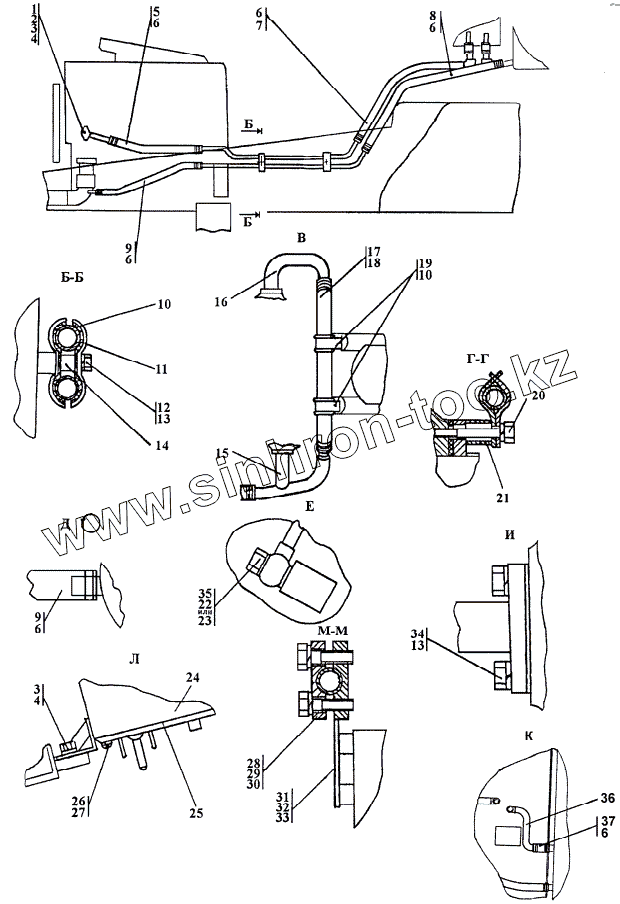

Каталог запасных частей к технике: Промтрактор ТГ-221Я. 2002-43-3-01СП Установка системы подогрева

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
4
4
5
5
6
6
6
6
6
6
7
7
8
8
9
9
9
10
10
11
11
12
13
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
37
Позиция на иллюстрации Заводской номер детали Название детали
1 2002-43-26-20СП Патрубок
1 2002-43-26СП Патрубок
2 45 0293 Прокладка
3 Болт М10-6gx20 Болт М10-6gx20
4 Шайба 10 ОТ Шайба 10 ОТ
5 46 0901-16-20 Рукав
5 46 0901-16 Рукав
6 Хомут 1040-У-02 Хомут 1040-У-02
7 46 0901-15-20 Рукав
7 46 0901-15 Рукав
8 46 0901-25-20 Рукав
8 46 0901-25 Рукав
9 46 0901-19-20 Рукав
9 46 0901-19 Рукав
10 700-40-6684-09 Прокладка
11 58-60-213-01 Планка
11 58-60-213-01-20 Планка
12 Болт М8-6gx35 Болт М8-6gx35
13 Шайба 8Т Шайба 8Т
14 58-89-146 Втулка
15 2002-43-65СП Трубопровод
16 2002-43-33СП Патрубок
17 46 0601-32-20 Рукав
17 46 0601-32 Рукав
18 Хомут 1028-У-02 Хомут 1028-У-02
19 700-41 -2548 Хомутик
20 28 0250 Болт М10-6gх40 ГОСТ 7796-70
21 31 2002-43-81 Втулка
22 46-43-313 Прокладка
23 12x16 МН4152-62 Кольцо 12x16 МН4152-62
24 312505-43-17-01СП Корпус
25 ПЖД-600И-1015410 Щиток управления ПЖД-600И-1015410
26 Винт ВМ5-6gx16 Винт ВМ5-6gx16
27 Шайба 5 Шайба 5
28 2502-43-79 Прижим
29 Болт М12x1,25-6gx40 Болт М12x1,25-6gx40
30 Шайба 12 ОТ Шайба 12 ОТ
31 2002-43-67 Кронштейн
32 28 0320 Болт М12х1,25-6gх20 ГОСТ 7795-70
33 31 0210 Шайба 12х2.01.08кп.019 ГОСТ 11371-78
34 Болт М8-6gx25 Болт М8-6gx25
35 700-41 -2622 Болт зажимной
36 312002-43-65СП Трубопровод
36 312002-43-65-20СП Трубопровод
37 46 0901-01 Рукав
37 460901-01-20 Рукав
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
