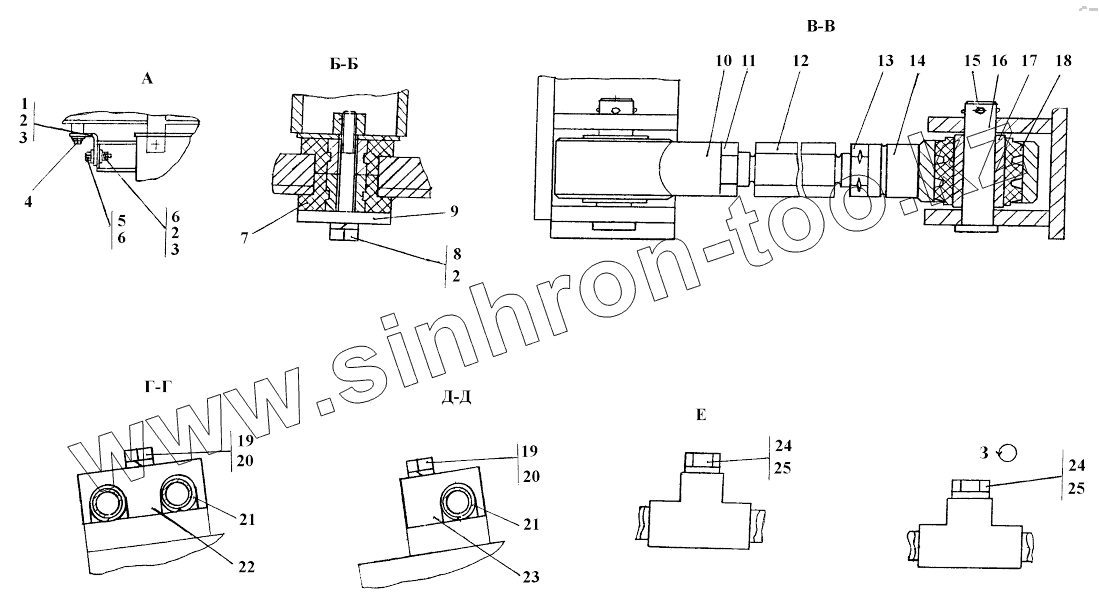

Каталог запасных частей к технике: Промтрактор ТГ-221КМ. Установка топливного бака
311506-25-1-20СП
311506-25-1СП
1
1
2
2
2
3
3
3
4
4
5
5
6
6
6
7
8
8
9
10
10
11
12
12
13
13
14
14
15
17
17
18
19
19
20
20
21
21
22
23
24
24
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 311506-25-1-20СП | 311506-25-1-20СП | Установка топливного бака | |
| 311506-25-1СП | 311506-25-1СП | Установка топливного бака | |
| 1 | 280520-20 | Болт М16х1,5-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 1 | 280520 | Болт М16х1,5-6gх30.109.40Х019 ГОСТ 7796-70 | |
| 2 | Шайба16.ОТ | Шайба | |
| 3 | 310280 | Шайба 16х1.01.10.019 ГОСТ 10450-78 | |
| 3 | 310280-20 | Шайба 16х1.01.10.0221 ГОСТ 10450-78 | |
| 4 | 313502-25-31-20 | Стяжка | |
| 4 | 313502-25-31 | Стяжка | |
| 5 | 280535-20 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 5 | 280535 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 6 | 305250-20 | Гайка М16х1,5 ГОСТ 5915-70 | |
| 6 | 305250 | Гайка М16х1,5 ГОСТ 5915-70 | |
| 7 | 2501-25-37СП | Амортизатор | |
| 8 | 280570 | Болт М16х1,5-6gх105.88.40Х019 ГОСТ 7795-70 | |
| 8 | 280570-20 | Болт М16х1,5-6gх105.88.40Х029 ГОСТ 7795-70 | |
| 9 | 2501-26-341 | Шайба | |
| 10 | 312001-25-31-20СП | Втулка | |
| 10 | 312001-25-31СП | Втулка | |
| 11 | ГайкаМ16х1,5 | Гайка М16х1,5 | |
| 12 | 312001-25-20-20 | Стяжка | |
| 12 | 312001-25-20 | Стяжка | |
| 13 | 300265 | Гайка М16х1,5LН.6Н.8.019 ГОСТ 5915-70 | |
| 13 | 300265-20 | Гайка М16х1,5LН-6Н.8.029 ГОСТ 5915-70 | |
| 14 | 312001-25-31-01-20СП | Втулка | |
| 14 | 312001-25-31-01СП | Втулка | |
| 15 | Шплинт4х40 | Шплинт 4х40 | |
| 17 | 312001-25-19-20 | Втулка | |
| 17 | 312001-25-19 | Втулка | |
| 18 | 400450 | Втулка | |
| 19 | БолтМ8-6gх35 | Болт М8-6gх35 | |
| 20 | Шайба8Т | Шайба 8Т | |
| 21 | 700-40-6684-05 | Прокладка | |
| 22 | 312001-25-52 | Прижим | |
| 23 | 311506-25-1 | Прижим | |
| 24 | 700-37-2077-20 | Пробка | |
| 24 | 700-37-2077 | Пробка | |
| 25 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
