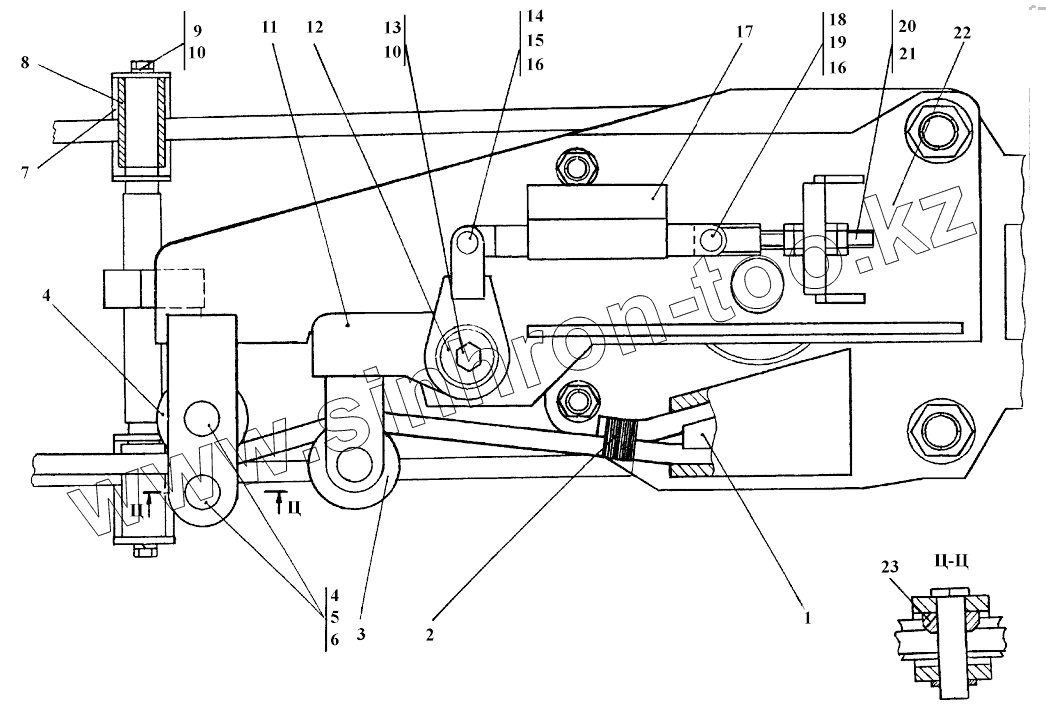

Каталог запасных частей к технике: Промтрактор ТГ-221КМ. Установка стрелы и полиспастов

Тип техники

Марка

Модель

Схема

1

1

2

3

4

4

5

6

7

8

9

10

10

11

11

12

13

13

14

15

15

16

16

17

18

19

19

20

21

22

22

23

Позиция на иллюстрации	Заводской номер детали		Название детали
1	312001-92-5		Клин
1	312001-92-5-20		Клин
2	Проволока1,6-0-С		Проволока 1,6-0-С
3	312002-92-33		Ролик
4	312002-92-29		Ось
5	315390		Шайба
6	Шплинт4х36		Шплинт 4х36
7	312001-92-7		Кронштейн
8	312001-92-6		Втулка
9	БолтМ12-6gх25		Болт М12-6gх25
10	Шайба12ОТ		Шайба12ОТ
11	312001-92-260-20СП		Качалка
11	312001-92-260СП		Качалка
12	315213		Шайба
13	280342		Болт М12х1,25-6gх30.109.40Х.019 ГОСТ 7796-70
13	280342-20		Болт М12х1,25-6gх30.109.40Х.029 ГОСТ 7796-70
14	47-59-99		Палец
15	310210		Шайба 12х2.01.10.019 ГОСТ 11371-78
15	310210-20		Шайба 12х2.01.10.0221 ГОСТ 11371-78
16	Шплинт3,2х2,5		Шплинт 3,2х2,5
17	ЛГФН404176.001		Преобразователь усилия ПрУ
18	470452-01		Ось 6-14в
19	310250-01		Шайба 14х3.01.08кп ГОСТ 11371-78
19	310250-01-20		Шайба 14х3.01.08кп ГОСТ 11371-78
20	312001-92-279		Стяжка
21	305267		Гайка
22	312001-92-270-20СП		Основание
22	312001-92-270СП		Основание
23	312001-92-281		Кольцо упорное
