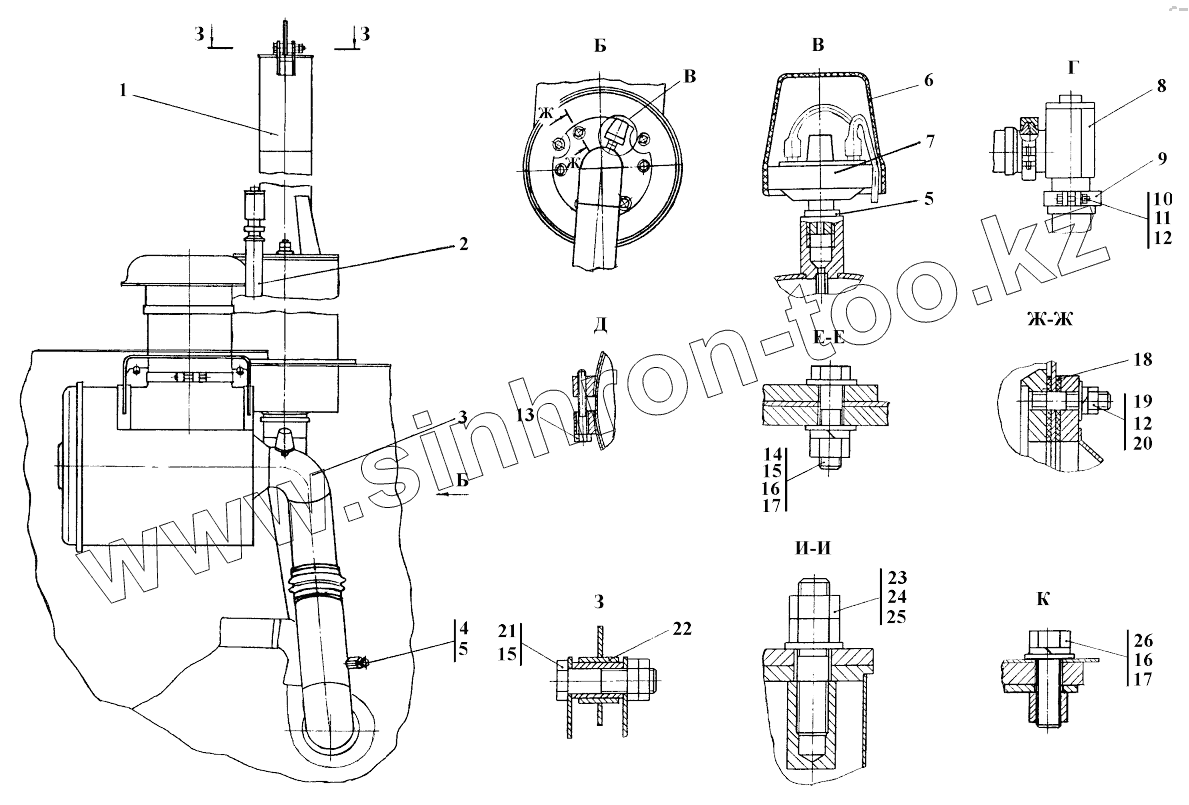

Каталог запасных частей к технике: Промтрактор ТГ-221КМ. Установка систем воздухоочистки и выпуска
311506-05-1-20СП
311506-05-1СП
1
1
2
3
3
4
4
5
5
6
7
8
9
9
10
11
12
12
13
13
14
14
15
15
16
16
17
17
17
18
18
19
20
20
21
22
22
23
24
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 311506-05-1-20СП | 311506-05-1-20СП | Установка систем воздухоочистки и выпуска | |
| 311506-05-1СП | 311506-05-1СП | Установка систем воздухоочистки и выпуска | |
| 1 | 311506-05-22СП | Труба | |
| 1 | 311506-05-22-20СП | Труба | |
| 2 | 311506-05-21СП | Труба | |
| 3 | 311506-05-10СП | Воздуховод | |
| 3 | 311506-05-10-20СП | Воздуховод | |
| 4 | 375430-20 | Пробка | |
| 4 | 375430 | Пробка | |
| 5 | МН4152-62 | Кольцо 14x20 | |
| 6 | 404-05-92 | Колпачок защитный | |
| 7 | 13.3839.600 | Датчик сигнализатора засоренности воздушного фильтра | |
| 8 | 403-05-112СП | Клапан | |
| 9 | 403-05-25-20 | Хомут | |
| 9 | 403-05-25 | Хомут | |
| 10 | БолтМ8-6gх30 | Болт М8-6gх30 | |
| 11 | ГайкаМ8 | Гайка | |
| 12 | Шайба8Т | Шайба 8Т | |
| 13 | 285230-20 | Болт | |
| 13 | 285230 | Болт | |
| 14 | 280360 | Болт М12х1,25-6gх45.88.35.019 ГОСТ 7795-70 | |
| 14 | 280360-20 | Болт М12х1,25-6gх45.88.35.029 ГОСТ 7795-70 | |
| 15 | ГайкаМ12х1,25 | Гайка М12х1,25 | |
| 16 | Шайба12.ОТ | Шайба 12.ОТ | |
| 17 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 17 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 18 | 450033-20 | Прокладка | |
| 18 | 450033 | Прокладка | |
| 19 | БолтМ8-6gх70 | Болт М8-6gх70 | |
| 20 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 20 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 21 | БолтМ12х1,25-6gх55 | Болт М12х1,25-6gх55 | |
| 22 | 46-05-466-20 | Втулка | |
| 22 | 46-05-466 | Втулка | |
| 23 | ГайкаМ16х1,5 | Гайка М16х1,5 | |
| 24 | 310270 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 24 | 310270-20 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
| 25 | 290560 | Шпилька М16х(2-3п)/(1,5-6g)х55.66.013 ГОСТ 22034-76 | |
| 25 | 290560-20 | Шпилька М16х(2-3n/1,5-6g)х55 | |
| 26 | БолтМ12х1,25-6gх40 | Болт М12х1,25-6gх40 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
