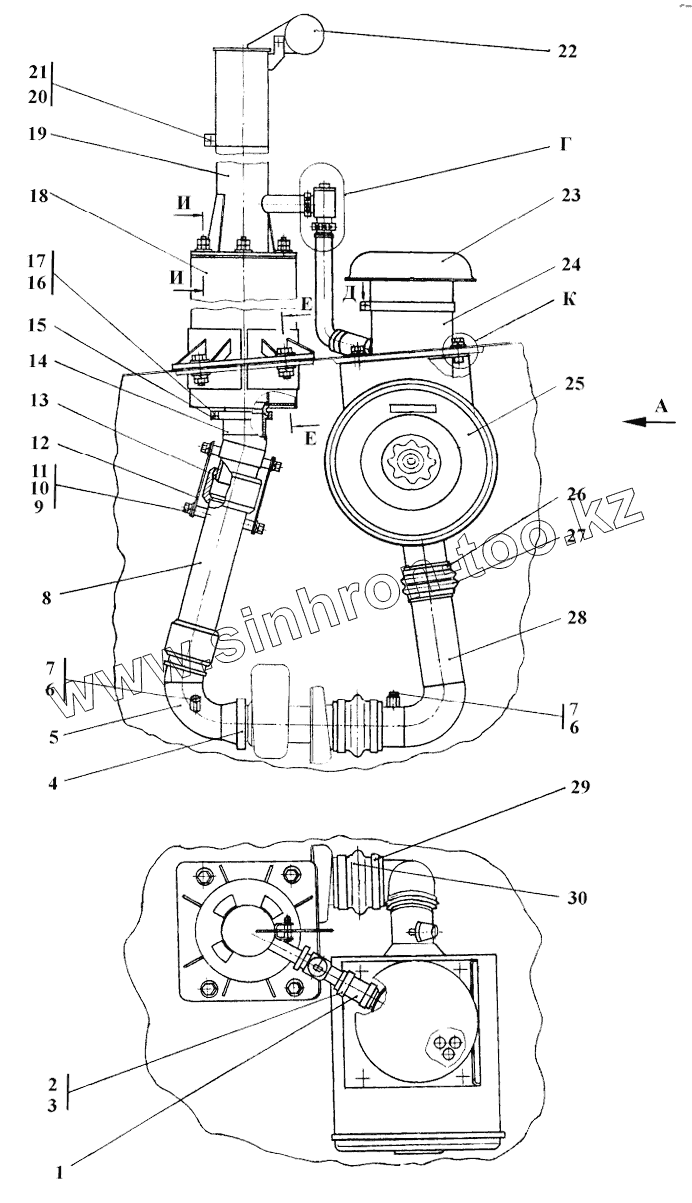

Каталог запасных частей к технике: Промтрактор ТГ-221КМ. Установка систем воздухоочистки и выпуска
311506-05-1-20СП
311506-05-1СП
1
1
2
3
3
4
5
5
6
6
7
7
7
8
8
9
9
10
11
11
12
13
14
14
15
16
17
18
18
19
19
20
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 311506-05-1-20СП | 311506-05-1-20СП | Установка систем воздухоочистки и выпуска | |
| 311506-05-1СП | 311506-05-1СП | Установка систем воздухоочистки и выпуска | |
| 1 | 461401-20 | Рукав | |
| 1 | 461401 | Рукав | |
| 2 | ПО4.435.002 | Хомут стяжной червячный ПО4.435.002 | |
| 3 | 46-05-366-20СП | Ручка | |
| 3 | 46-60-366СП | Хомут | |
| 4 | Хомут | Хомут | |
| 5 | 2006-05-22-20СП | Газовод | |
| 5 | 2006-05-22СП | Газовод | |
| 6 | МН4152-62 | Кольцо 14x20 | |
| 7 | 375430 | Пробка | |
| 7 | 375430-20 | Пробка | |
| 8 | 2505-05-17-20СП | Корпус | |
| 8 | 2505-05-17СП | Корпус | |
| 9 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 9 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 10 | Шайба12.ОТ | Шайба 12.ОТ | |
| 11 | 280320-20 | Болт М12х1,25-6gх20.58.029 ГОСТ 7796-70 | |
| 11 | 280320 | Болт М12х1,25-6gх20.58.019 ГОСТ 7796-70 | |
| 12 | 2501-43-357-01 | Пластина | |
| 13 | 403-05-33 | Кольцо | |
| 14 | 2006-05-23СП | Газовод | |
| 14 | 2006-05-23-20СП | Газовод | |
| 15 | 403-05-125СП | Половина хомута | |
| 16 | Шайба8Т | Шайба 8Т | |
| 17 | БолтМ8-6gх70 | Болт М8-6gх70 | |
| 18 | 2006-05-20СП | Глушитель | |
| 18 | 2006-05-20-20СП | Глушитель | |
| 19 | 1106-05-21-20СП | Труба выпускная | |
| 19 | 1106-05-21СП | Труба выпускная | |
| 20 | Шайба10.ОТ | Шайба 10.ОТ | |
| 21 | БолтМ10-6gх50 | Болт М10-6gх50 | |
| 22 | 46-05-281СП | Крыша | |
| 22 | 46-05-281-20СП | Крышка | |
| 23 | 404-05-27-01СП | Воздухозаборник | |
| 23 | 404-05-27-01-20СП | Воздухозаборник | |
| 24 | 311506-05-14СП | Воздухоочиститель циклонный | |
| 24 | 311506-05-15-20СП | Воздухоочиститель циклонный | |
| 25 | 311506-05-13-20СП | Воздухоочиститель | |
| 25 | 311506-05-13СП | Воздухоочиститель | |
| 26 | 404-05-24СП | Хомут | |
| 26 | 404-05-24-20СП | Хомут | |
| 27 | 400293-20 | Патрубок | |
| 27 | 400293 | Патрубок | |
| 28 | 311506-05-11-20СП | Воздуховод | |
| 28 | 311506-05-11СП | Воздуховод | |
| 29 | Хомут | Хомут | |
| 30 | СА2011 | Рукав СА2011 |
