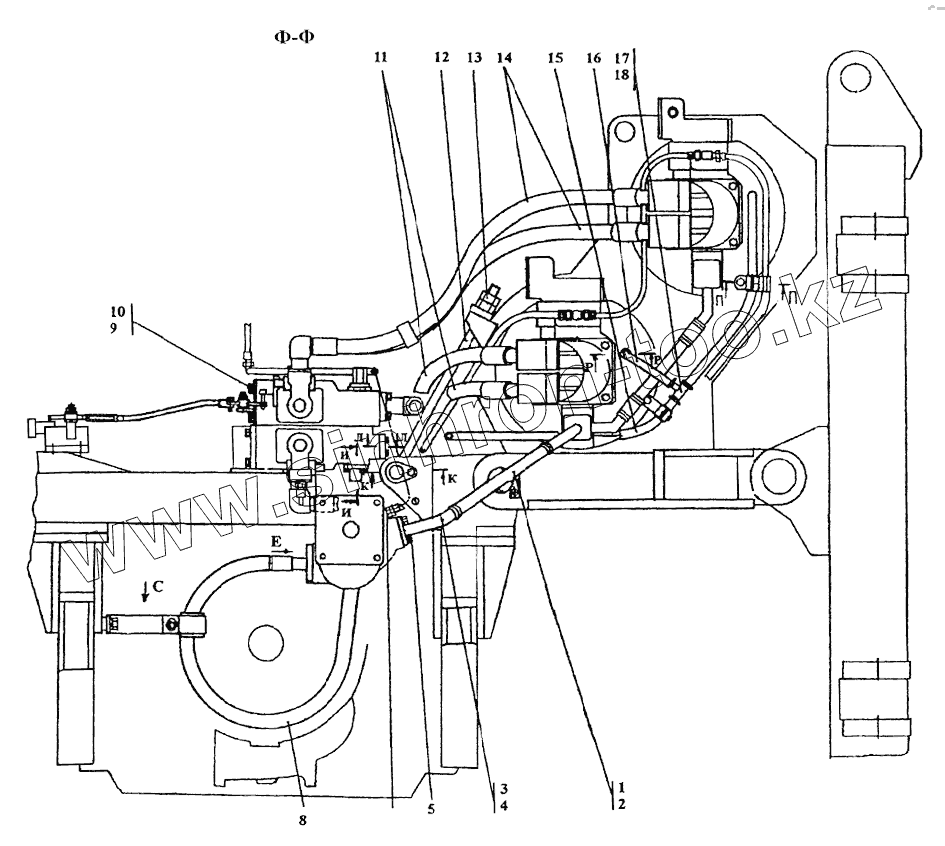

Каталог запасных частей к технике: Промтрактор ТГ-221КМ. Установка привода лебедки с системой гидроуправления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
8
8
9
10
11
11
12
12
13
13
14
14
15
16
17
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1 461201-23 Рукав
2 1045-У-02 Хомут стяжной червячный 1045-У-02
3 312001-94-13СП Патрубок
3 312001-94-13-20СП Патрубок
4 042-050-46-2-51-1668 Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
5 БолтМ10-6gх30 Болт М10-6gх30
6 Шайба10.ОТ Шайба 10.ОТ
7 415210 Штуцер
8 2602-26-25-01-20СП Рукав d.32
8 2602-26-25-01СП Рукав d.32
9 Шайба16.ОТ Шайба
10 БолтМ16х1,5-6gх35 Болт М16х1,5-6gх35
11 3502-26-108-01СП Рукав d.32
11 3502-26-108-01-20СП Рукав d.32
12 312501-93-7-01-20 Болт
12 312501-93-7-01 Болт
13 300411 Гайка М30х2-6Н.12.019 ГОСТ 5915-70
13 300411-20 Гайка М30х2-6Н.12.029 ГОСТ 5915-70
14 3502-26-108-20СП Рукав d.32
14 3502-26-108СП Рукав d.32
15 460601-36 Рукав
16 460601-11 Рукав
17 312001-94-26СП Тройник
17 312001-94-26-20СП Тройник
18 1028-У-02 Хомут 1028-У-02
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
