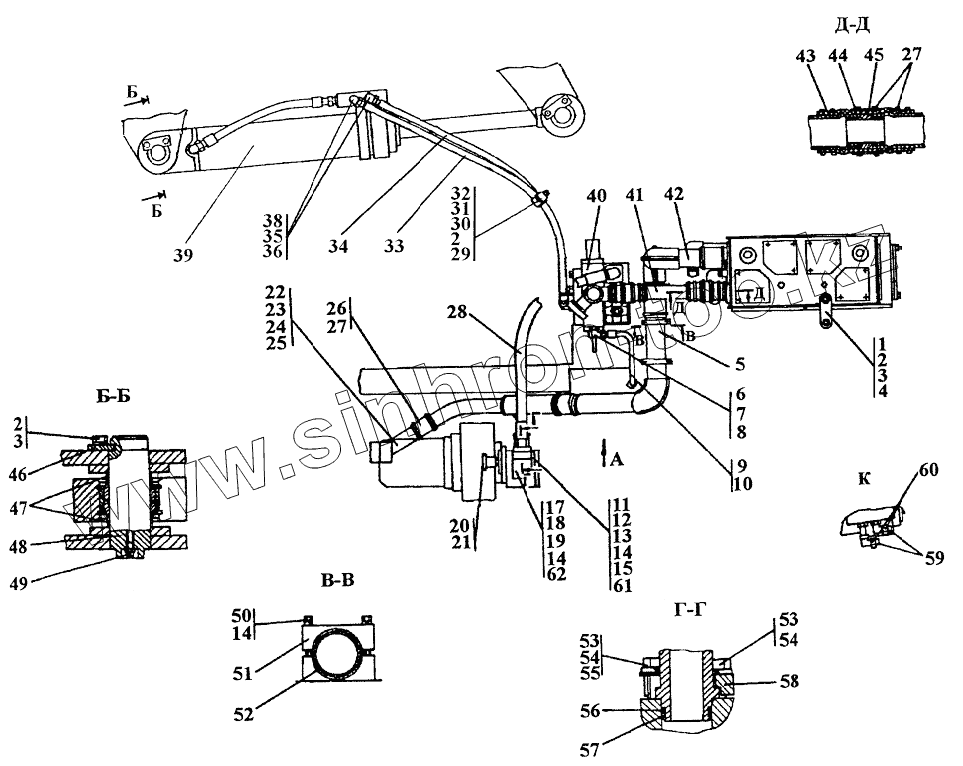

Каталог запасных частей к технике: Промтрактор ТГ-221КМ. Установка гидросистемы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
312001-26-1-01СП
312001-26-1-01-20СП
1
2
2
2
2
3
3
4
4
5
5
6
6
7
8
8
9
9
10
11
11
12
13
14
14
14
15
17
17
18
19
19
20
21
21
22
22
23
24
24
25
26
26
27
27
28
28
29
30
31
31
32
32
33
33
34
34
35
36
36
38
38
39
39
40
40
41
42
42
43
43
44
44
45
45
46
47
47
48
49
49
50
50
50
51
51
52
53
53
53
54
54
55
55
56
57
58
58
60
60
61
61
62
Позиция на иллюстрации Заводской номер детали Название детали
312001-26-1-01СП 312001-26-1-01СП Установка гидросистемы
312001-26-1-01-20СП 312001-26-1-01-20СП Установка гидросистемы
1 405-26-25 Планка
2 280520 Болт М16х1,5-6gх30.109.40Х019 ГОСТ 7796-70
2 280520-20 Болт М16х1,5-6gх30.109.40Х.029 ГОСТ 7796-70
3 Шайба16.ОТ Шайба
4 310270 Шайба 16.01.20.019 ГОСТ 11371-78
4 310270-20 Шайба 16.01.20.0221 ГОСТ 11371-78
5 312001-26-13СП Трубопровод
5 312001-26-13-20СП Трубопровод
6 5001-26-77-01 Штуцер
6 5001-26-77-01-20 Угольник поворотный
7 018-022-25-2-51-1668 Кольцо
8 Н.036.23.022 Контргайка
8 Н.036.23.022-01 Контргайка
9 404-26-213-01СП Рукав диаметр 12
9 404-26-213-01-20СП Рукав диаметр 12
10 012-016-25-2-51-1668 Кольцо 012-016-25-2-51-1668
11 295220 Шпилька
11 295220-20 Шпилька
12 БолтМ10-6gх30 Болт М10-6gх30
13 ГайкаМ10 Гайка М10
14 Шайба10.ОТ Шайба 10.ОТ
15 088-095-46-2-51-1668 Кольцо
16 НШ50А-3 Насос НШ50А-3
16 НШ50А-3-Т Насос НШ50А-3-Т
17 2501-26-303 Фланец
17 2501-26-303-20 Фланец
18 БолтМ10-6gх70 Болт М10-6gх70
19 280250 Болт М10-6gх40
19 280250-20 Болт М10-6gх40
20 312001-26-48 Муфта
21 700-58-2332 Кольцо С25 ГОСТ 13940-86
21 700-58-2332-20 Кольцо С25
22 312001-26-15СП Трубопровод
22 312001-26-15-20СП Трубопровод
23 315220 Шайба
24 280504 Болт М14-6gх70
24 280504-20 Болт М14-6gх70
25 049-055-36-2-51-1668 Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
26 461501-01 Рукав
26 461501-01-20 Рукав
27 1070-У-02ПО4.435.002ТУ Хомут стяжной червячный
28 3501-26-177-05СП Рукав диаметром 25
28 3501-26-177-05-20СП Рукав диаметром 25
29 ГайкаМ16х1,5 Гайка М16х1,5
30 400354-05 Втулка
31 2501-26-301 Планка
31 2501-26-301-20 Планка
32 2501-26-300 Скоба
32 2501-26-300-20 Скоба
33 46-26-355СП Рукав высокого давления диаметр 16 армированный
33 46-26-355-20СП Рукав высокого давления диаметр 16 армированный
34 46-26-355-08СП Рукав высокого давления
34 46-26-355-08-20СП Рукав высокого давления
35 021-027-36-2-51-1668 Кольцо 021-027-36-2-51-1668
36 Н.036.23.072 Контргайка
36 Н.036.23.072-01 Контргайка
37 Н.036.23.091 Угольник ввертной
37 Н.036.23.091-01 Угольник ввертной
38 312001-26-54-01СП Угольник
38 312001-26-54-01-20СП Угольник
39 312001-26-50-01СП Гидроцилиндр диаметр 125
39 312001-26-50-01-20СП Гидроцилиндр диаметр 125
40 312001-26-25СП Распределитель
40 312001-26-25-20СП Распределитель
41 312001-26-39 Труба
42 312001-26-16СП Трубопровод
42 312001-26-16-20СП Трубопровод
43 461501-03 Рукав
43 461501-03-20 Рукав
44 2501-26-346 Бандаж
44 2501-26-346-20 Бандаж
45 313502-26-221 Втулка
45 313502-26-221-20 Втулка
46 312001-92-2 Ригель
47 312001-26-45 Втулка
47 312001-26-45-20 Втулка
48 312001-92-1 Ось
49 Масленка1.2Ц6хр Масленка 1.2Ц6хр
49 Масленка1.2кд6хр Масленка 1.2кд6хр
50 400-26-55 Заглушка
50 400-26-55-20 Заглушка
50 БолтМ8-6gх70 Болт М8-6gх70
51 312501-94-105 Бугель
51 312501-26-105-20 Бугель
52 700-40-6684-01 Прокладка
53 280348 Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70
53 280348-20 Болт М12х1,25-6gх35.88.45.029 ГОСТ 7796-70
54 Шайба12.ОТ Шайба 12.ОТ
55 310210 Шайба 12х2.01.10.019 ГОСТ 11371-78
55 310210-20 Шайба 12х2.01.10.0221 ГОСТ 11371-78
56 440038 Кольцо защитное
57 032-038-36-2-51-1668 Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
58 2501-26-83 Фланец
58 2501-26-83-20 Фланец
60 Н.036.01.005 Гайка накидная
60 Н.036.01.005-01 Гайка накидная
61 НШ50-3 Насос НШ50-3
61 НШ50-3-Т Насос НШ50-3-Т
62 039-045-36-2-51-1668 Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
