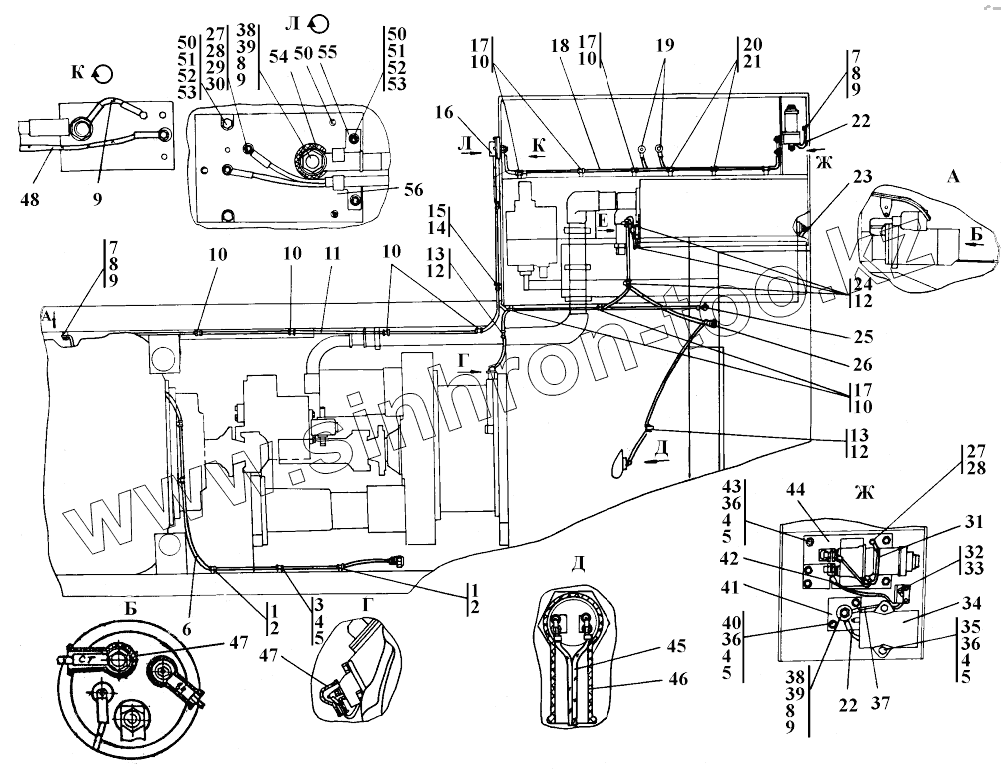

Каталог запасных частей к технике: Промтрактор ТГ-221КМ. Установка электрооборудования на раме

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
4
4
4
5
5
5
5
5
6
6
6
6
7
7
7
8
8
8
8
9
9
9
9
9
10
10
10
10
10
10
11
11
12
12
12
13
13
14
15
16
16
17
17
17
18
18
19
19
20
21
22
22
22
23
23
24
25
25
26
26
27
27
27
28
28
29
30
30
31
31
32
33
33
33
34
34
35
36
36
36
37
37
38
38
38
39
39
40
41
41
42
42
43
44
44
44
45
45
46
46
46
46
47
47
48
48
49
49
50
50
50
51
51
52
52
53
53
53
54
55
55
56
Позиция на иллюстрации Заводской номер детали Название детали
311502-10-13-02-10СП 311502-10-13-02-10СП Установка электрооборудования на раме
311502-10-13-02-20СП 311502-10-13-02-20СП Установка электрооборудования на раме
311502-10-13-03СП 311502-10-13-03СП Установка электрооборудования на раме
311502-10-13-03-10СП 311502-10-13-03-10СП Установка электрооборудования на раме
311502-10-13-03-20СП 311502-10-13-03-20СП Установка электрооборудования на раме
311502-10-13-02СП 311502-10-13-02СП Установка электрооборудования на раме
1 700-41-6684-09 Прокладка
2 58-41-2006-05 Хомутик
3 БолтМ8-6gх16 Болт М8-6gх16
4 Шайба8Т Шайба 8Т
5 310150-20 Шайба 8.01.08кп.0221 ГОСТ 11371-78
5 310150 Шайба 8.01.08кп.019 ГОСТ 11371-78
6 2006-10-12-03-20СП Электрооборудование двигателя
6 2006-10-12-03СП Электрооборудование двигателя
6 2006-10-12-02-20СП Электрооборудование двигателя
6 2006-10-12-02СП Электрооборудование двигателя
7 280320 Болт М12х1,25-6gх20.58.019 ГОСТ 7796-70
7 280320-20 Болт М12х1,25-6gх20.58.029 ГОСТ 7796-70
8 Шайба12.ОТ Шайба 12.ОТ
9 310210-20 Шайба 12х2.01.10.0221 ГОСТ 11371-78
9 310210 Шайба 12х2.01.10.019 ГОСТ 11371-78
10 700-41-3179 Хомутик
11 312001-10-131СП Провод
11 312001-10-131-20СП Провод
12 700-40-6684-06 Прокладка
13 415119 Хомутик
14 700-41-3307 Хомутик
15 700-40-6684-03 Прокладка
16 404-10-17-20 Кожух
16 404-10-17 Кожух
17 700-40-6684-04 Прокладка
18 312001-10-109-06СП Провод
18 312001-10-109-06-20СП Провод
19 2001-10-110-07-20СП Провод
19 2001-10-110-07СП Провод
20 700-40-6684-02 Прокладка
21 700-41-3187 Хомутик
22 2001-10-119СП Провод
22 2001-10-119-20СП Провод
23 ТТ2501-10-145СП Электрооборудование гидробака
23 ТТ2501-10-145-20СП Электрооборудование гидробака
24 415090 Хомутик
25 311502-10-125-20СП Жгут
25 311502-10-125СП Жгут
26 311502-10-102СП Жгут
26 311502-10-102-20СП Жгут
27 295010 Шпилька М5(3п/6g)х40.88.35.013 ГОСТ 22038-76
27 295010-20 Шпилька
28 ГайкаМ5 Гайка М5
29 Шайба5 Шайба 5
30 310080-20 Шайба 5.01.10.0221 ГОСТ 11371-78
30 310080 Шайба 5.01.10.019 ГОСТ 11371-78
31 312001-10-109-03СП Провод
31 312001-10-109-03-20СП Провод
32 ВинтВ.М3-6gх25 Винт В.М3-6gх25
33 47КТ2 Розетка 47КТ2
33 47КУ2 Розетка 47КУ2
33 47КУХЛ Розетка 47КУХЛ
34 ПС315-3723100 Розетка
34 ПС315-3723100-Т Розетка
35 БолтМ8-6gх70 Болт М8-6gх70
36 ГайкаМ8 Гайка
37 2001-10-110-12-20СП Провод
37 2001-10-110-12СП Провод
38 404-10-16-20 Шпилька
38 404-10-16 Шпилька
39 ГайкаМ12 Гайка М12
40 БолтМ8-6gх20 Болт М8-6gх20
41 2001-10-6-20 Панель
41 2001-10-6 Панель
42 2001-10-110-11-20СП Провод
42 2001-10-110-11СП Провод
43 БолтМ8-6gх25 Болт М8-6gх25
44 404-10-184СП Панель
44 404-10-184-20СП Панель
44 404-10-184-10СП Панель
45 311502-10-119-16-20СП Провод
45 311502-10-119-16СП Провод
46 312001-10-109-03-20СП Провод
46 312001-10-109-03СП Провод
47 700-40-5607 Наконечник
48 311502-10-119-14СП Провод
48 311502-10-119-14-20СП Провод
49 404-10-180-05СП Провод
49 404-10-180-05-20СП Провод
50 БолтМ6-6gх16 Болт М6-6gх16
51 ГайкаМ6 Гайка
52 Шайба6Т Шайба 6Т
53 310110 Шайба 6.01.08кп.019 ГОСТ 11371-78
53 310110-20 Шайба 6.01.08кп.0221 ГОСТ 11371-78
54 700-40-5606 Наконечник
55 404-10-22 Зажим
55 404-10-22-20 Зажим
56 500057 Плата
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
