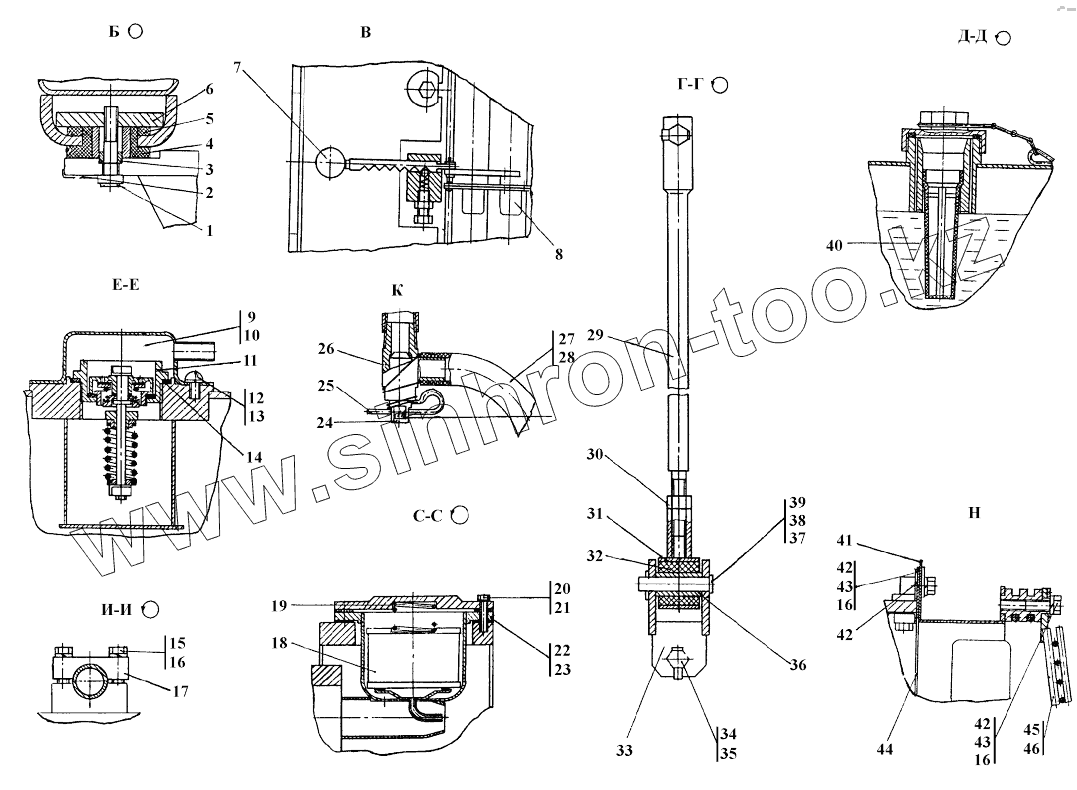

Каталог запасных частей к технике: Промтрактор ТГ-221КМ. Система охлаждения двигателя и трансмиссии

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
5
5
6
6
7
8
9
9
10
10
11
11
12
12
13
14
14
15
15
16
16
16
17
17
18
19
20
21
22
23
23
24
25
25
26
27
28
28
29
29
30
31
31
32
33
33
34
34
35
35
36
36
37
38
38
39
40
41
41
42
42
42
42
43
43
44
44
45
45
46
46
Позиция на иллюстрации Заводской номер детали Название детали
1 280562 Болт М16х1,5х75 ГОСТ 7796-70
1 280562-20 Болт М16х1,5х75 ГОСТ 7796-70
2 2002-60-59-20 Пластина
2 2002-60-59 Пластина
3 2002-60-30-20 Втулка
3 2002-60-30 Втулка
4 2501-25-37СП Амортизатор
5 2001-60-96 Амортизатор
5 2001-60-96-20 Амортизатор
6 2002-60-29-20 Плита
6 2002-60-29 Плита
7 46-23-133 Рукоятка
8 2001-60-116СП Жалюзи
9 404-60-166-20СП Грибок
9 404-60-166СП Грибок
10 404-60-256-20СП Грибок
10 404-60-256СП Грибок
11 404-60-137СП Клапан паровоздушный
11 404-60-137-20СП Клапан паровоздушный
12 350420 Винт ВМ6-6gх8.58.019 ГОСТ 17473-80
12 350420-20 Винт ВМ6-6gх8.58.029 ГОСТ 17473-80
13 Шайба6Т Шайба 6Т
14 450134-20 Кольцо
14 450134 Кольцо
15 280361 Болт М12х1,25-6gх45.109.40Х019 ГОСТ 7796-70
15 280361-20 Болт М12х 1,25-6gх45.109.40Х029 ГОСТ 7796-70
16 Шайба12ОТ Шайба12ОТ
17 404-43-87 Фланец
17 404-43-87-20 Фланец
18 2501-60-193СП Элемент фильтрующий
19 700-38-2735 Пружина
20 БолтМ8-6gх35 Болт М8-6gх35
21 Шайба8Т Шайба 8Т
22 5001-60-143СП Корпус
23 450250-20 Прокладка
23 450250 Прокладка
24 404-60-165 Клапан
25 2501-60-176 Стопор
25 2501-60-176-20 Стопор
26 404-60-165СП Корпус
27 415190-05СП Хомут
28 460901-14 Рукав
28 460901-14-20 Рукав
29 2002-60-120-01СП Стяжка
29 2002-60-120-01-20СП Стяжка
30 ГайкаМ16х1,5 Гайка М16х1,5
31 2001-60-103СП Втулка
31 2001-60-103-20СП Втулка
32 400093 Втулка
33 2001-60-102-20СП Кронштейн
33 2001-60-102СП Кронштейн
34 2001-60-37-20 Пластина
34 2001-60-37 Пластина
35 280535 Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70
35 280535-20 Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70
36 2501-25-108-20 Втулка
36 2501-25-108 Втулка
37 Шплинт4х40 Шплинт 4х40
38 310270-20 Шайба 16.01.20.0221 ГОСТ 11371-78
38 310270 Шайба 16.01.20.019 ГОСТ 11371-78
39 470570 Ось 6-16в12х75.40Х2.28. . .35Ц9хр ГОСТ 9650-80
40 46-43-194СП Фильтр
41 2006-60-111СП Кожух
41 2006-60-111-20СП Кожух
42 46-11-476 Шайба
42 46-11-476-20 Шайба
43 БолтМ12х1,25-6gх30 Болт М12х1,25-6gх30
44 2006-60-110-20СП Щит
44 2006-60-110СП Щит
45 2006-60-112СП Ограждение
45 2006-60-112-20СП Ограждение
46 2006-60-112-01СП Ограждение
46 2006-60-112-01-20СП Ограждение
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
