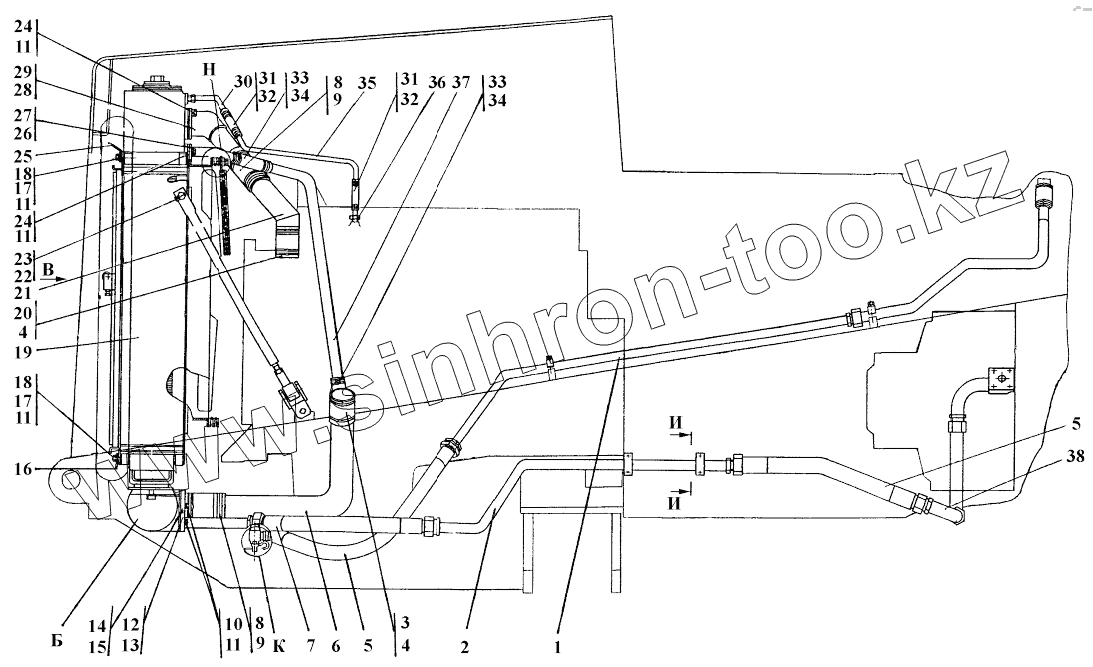

Каталог запасных частей к технике: Промтрактор ТГ-221КМ. Система охлаждения двигателя и трансмиссии
311506-60-1-20СП
311506-60-1СП
1
1
2
2
3
4
4
5
5
5
6
6
7
7
8
8
8
9
9
9
10
11
11
11
11
11
12
12
13
13
14
14
15
16
16
17
17
18
18
18
19
19
20
21
21
22
22
23
23
24
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
31
32
32
33
33
33
34
34
34
35
35
36
36
37
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 311506-60-1-20СП | 311506-60-1-20СП | Система охлаждения двигателя и трансмиссии | |
| 311506-60-1СП | 311506-60-1СП | Система охлаждения двигателя и трансмиссии | |
| 1 | 311502-60-101-20СП | Трубопровод | |
| 1 | 311502-60-101СП | Трубопровод | |
| 2 | 311502-60-100СП | Трубопровод | |
| 2 | 311502-60-100-20СП | Трубопровод | |
| 3 | 67369 | Патрубок водяной | |
| 4 | 43828-Е | Хомут 43828-Е | |
| 5 | 46-60-392-06СП | Рукав | |
| 5 | 46-60-392-06-20СП | Рукав | |
| 6 | 311506-60-100-20СП | Трубопровод | |
| 6 | 311506-60-100СП | Трубопровод | |
| 7 | 46-60-392-03-20СП | Рукав | |
| 7 | 46-60-392-03СП | Рукав | |
| 8 | 5001-26-130СП | Хомут | |
| 8 | 5001-26-130-20СП | Хомут | |
| 9 | 461701-01 | Рукав | |
| 9 | 461701-01-20 | Рукав | |
| 10 | БолтМ12-6gх35 | Болт М12-6gх35 | |
| 11 | Шайба12.ОТ | Шайба 12.ОТ | |
| 12 | 2002-60-125СП | Патрубок | |
| 12 | 2002-60-125-20СП | Патрубок | |
| 13 | 700-40-6097-20 | Прокладка | |
| 13 | 700-40-6097 | Прокладка | |
| 14 | 2002-60-102-20СП | Патрубок | |
| 14 | 2002-60-102СП | Патрубок | |
| 15 | 080-090-58-2-3 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 16 | 2001-60-50 | Щиток | |
| 16 | 2001-60-50-20 | Щиток | |
| 17 | БолтМ12х1,25-6gх30 | Болт М12х1,25-6gх30 | |
| 18 | 46-11-476 | Шайба | |
| 18 | 46-11-476-20 | Шайба | |
| 19 | 2002-60-113-20СП | Блок радиаторов | |
| 19 | 2002-60-113СП | Блок радиаторов | |
| 20 | 67185-F | Рукав | |
| 21 | 2006-60-100СП | Трубопровод | |
| 21 | 2006-60-100-20СП | Трубопровод | |
| 22 | 280342 | Болт М12х1,25-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 22 | 280342-20 | Болт М12х1,25-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 23 | 700-31-2242-20 | Шайба стопорная | |
| 23 | 700-31-2242 | Шайба стопорная | |
| 24 | 280348-20 | Болт М12х1,25-6gх35.88.45.029 ГОСТ 7796-70 | |
| 24 | 280348 | Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70 | |
| 25 | 2001-60-51-20 | Щиток | |
| 25 | 2001-60-51 | Щиток | |
| 26 | 700-40-6097 | Прокладка | |
| 26 | 700-40-6097-20 | Прокладка | |
| 27 | 2006-60-109СП | Патрубок | |
| 27 | 2006-60-109-20СП | Патрубок | |
| 28 | 450275-20 | Прокладка | |
| 28 | 450275 | Прокладка | |
| 29 | 2006-60-101СП | Патрубок | |
| 29 | 2006-60-101-20СП | Патрубок | |
| 30 | 2006-60-106СП | Трубопровод | |
| 30 | 2006-60-106-20СП | Трубопровод | |
| 31 | 460501 | Рукав | |
| 31 | 460501-20 | Рукав | |
| 32 | 1028-У-02ПО4.435.002ТУ | Хомут стяжной червячный | |
| 33 | 58-60-180-20СП | Хомут | |
| 33 | 58-60-180СП | Хомут | |
| 34 | 461201-20 | Рукав | |
| 34 | 461201-06 | Рукав | |
| 35 | 2006-60-107СП | Трубопровод | |
| 35 | 2006-60-107-20СП | Трубопровод | |
| 36 | 2006-60-108СП | Штуцер | |
| 36 | 2006-60-108-20СП | Штуцер | |
| 37 | 2006-60-104СП | Трубопровод | |
| 37 | 2006-60-104-20СП | Трубопровод | |
| 38 | 311502-60-103-20СП | Трубопровод | |
| 38 | 311502-60-103СП | Трубопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
