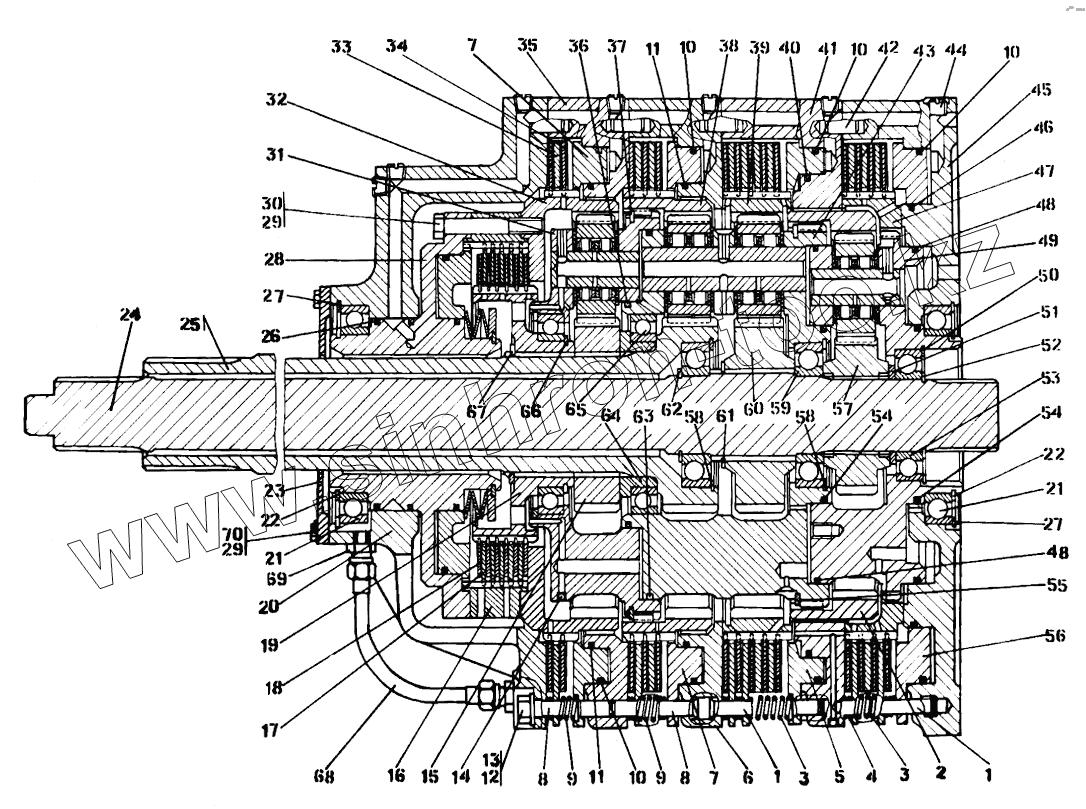

Каталог запасных частей к технике: Промтрактор ТГ-221КМ. Коробка передач планетарная
1
1
2
3
3
4
5
6
7
7
8
8
9
9
10
10
10
10
11
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
48
49
50
51
52
53
54
54
55
56
57
58
58
59
60
61
62
63
64
65
66
67
68
69
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2001-12-10СП | 2001-12-10СП | Коробка передач планетарная | |
| 1 | 475350 | Палец | |
| 2 | 2001-12-22 | Шестерня | |
| 3 | 700-38-2646 | Пружина | |
| 4 | 385212 | Пружина | |
| 5 | 2001-12-11 | Поршень | |
| 6 | 2001-12-3 | Корпус | |
| 7 | 2001-12-12 | Поршень | |
| 8 | 475340 | Палец | |
| 9 | 385479 | Пружина | |
| 10 | 2001-12-39-04 | Кольцо уплотнительное | |
| 11 | 2501-12-181-09 | Кольцо уплотнительное | |
| 12 | 315220 | Шайба | |
| 13 | 2001-12-38 | Болт специальный | |
| 14 | ШарикБ6-200 | Шарик Б6-200 | |
| 15 | 2001-12-23 | Шестерня | |
| 16 | 2001-12-16 | Барабан | |
| 17 | 2001-12-35 | Диск | |
| 18 | 2001-12-104СП | Диск | |
| 19 | 2001-12-17 | Барабан | |
| 20 | 2001-12-5 | Корпус | |
| 21 | 1000924Д | Подшипник 1000924Д | |
| 22 | 580814 | Кольцо | |
| 23 | 2001-12-15 | Крышка | |
| 24 | 2001-12-14 | Вал | |
| 25 | 2001-12-112СП | Вал | |
| 26 | 2001-12-40 | Кольцо уплотнительное | |
| 27 | 580865 | Кольцо С165 | |
| 28 | 2001-12-100СП | Бустер | |
| 29 | ПроволокаКС-1,6 | Проволока | |
| 30 | 280382 | Болт 3М12х75 | |
| 31 | 2001-12-101СП | Водило | |
| 32 | 2001-12-18 | Шестерня | |
| 33 | 2001-12-36 | Диск | |
| 34 | 2001-12-105СП | Диск | |
| 35 | 2001-12-4 | Корпус | |
| 36 | 2501-181-01 | Кольцо уплотнительное | |
| 37 | 585950-01 | Кольцо | |
| 38 | 2001-12-19 | Шестерня | |
| 39 | 2001-12-20 | Шестерня | |
| 40 | 2001-12-39-03 | Кольцо уплотнительное | |
| 41 | 2001-12-2 | Корпус | |
| 42 | 325383 | Штифт | |
| 43 | 2001-12-102СП | Водило | |
| 44 | 370260 | Пробка 3-КГ 1/4" 20.019 ТУ 23.1.506-91 | |
| 45 | 2001-12-1 | Корпус | |
| 46 | 2001-12-39-02 | Кольцо уплотнительное | |
| 47 | 2001-12-21 | Барабан | |
| 48 | 2501-12-181-03 | Кольцо уплотнительное | |
| 49 | 2001-12-103СП | Водило | |
| 50 | 580765 | Кольцо С100 | |
| 51 | 2001-12-32 | Кольцо | |
| 52 | 580550 | Кольцо С55 ГОСТ 13940-86 | |
| 53 | 211А | Подшипник 211А | |
| 54 | 2001-12-39 | Кольцо уплотнительное | |
| 55 | 585950 | Кольцо | |
| 56 | 2001-12-13 | Поршень | |
| 57 | 2001-12-25 | Шестерня | |
| 58 | 580810 | Кольцо С110 ГОСТ 13941-86 | |
| 59 | 76-212А | Подшипник 76-212А | |
| 60 | 2001-12-24 | Шестерня | |
| 61 | 580670 | Кольцо С70 ГОСТ 13940-86 | |
| 62 | 580609 | Кольцо С60 ГОСТ 13940-86 | |
| 63 | 2501-12-181-04 | Кольцо уплотнительное | |
| 64 | 2001-12-31 | Втулка | |
| 65 | 1000922Л | Подшипник 1000922Л | |
| 66 | 580805 | Кольцо С110 ГОСТ 13940-86 | |
| 67 | 580720 | Кольцо С95 | |
| 68 | 2001-12-117СП | Труба | |
| 69 | 2501-12-222-01 | Штуцер | |
| 70 | 285120 | Болт (476715722810) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
