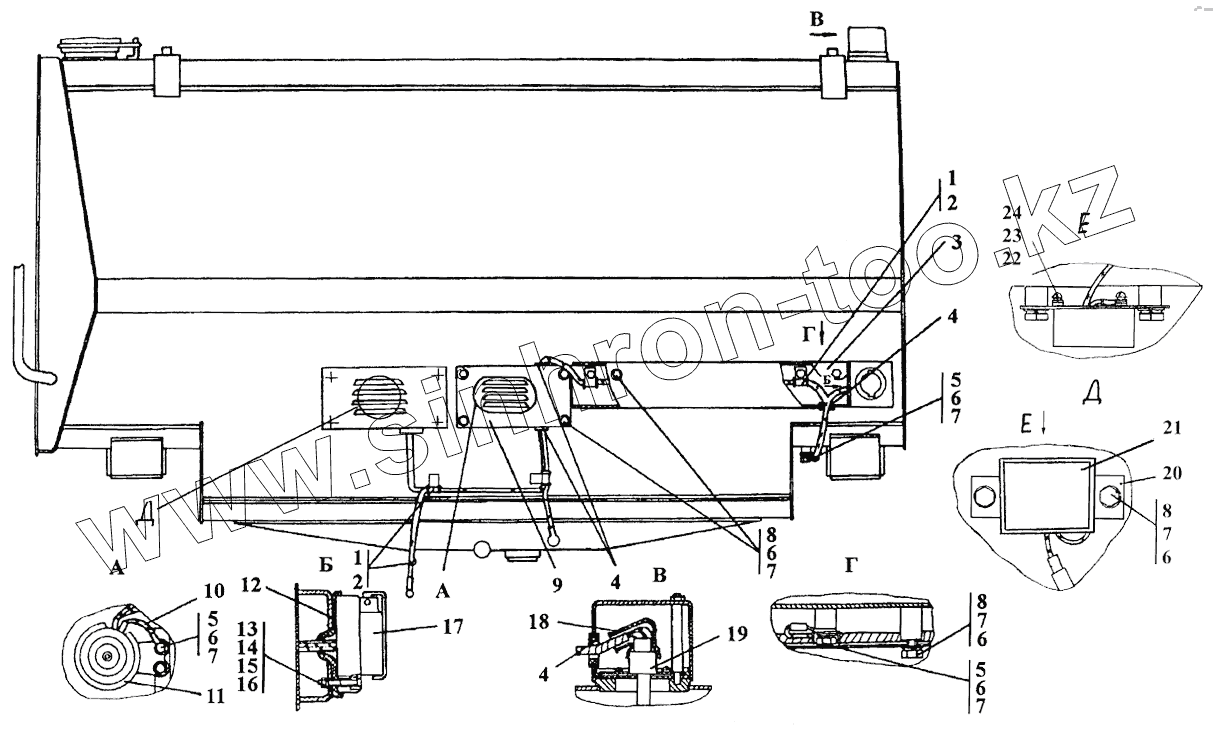

Каталог запасных частей к технике: Промтрактор ТГ-221КМ. Электрооборудование топливного бака
312001-10-16-20СП
312001-10-16СП
1
1
2
2
3
3
5
5
5
6
6
6
6
6
6
7
7
7
7
7
7
7
8
8
8
9
9
10
10
11
11
11
12
13
14
15
16
16
17
17
17
18
19
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 312001-10-16-20СП | 312001-10-16-20СП | Электрооборудование топливного бака | |
| 312001-10-16СП | 312001-10-16СП | Электрооборудование топливного бака | |
| 1 | 700-40-6684-07 | Прокладка | |
| 2 | 700-41-3310 | Хомутик | |
| 3 | 2001-10-3-01СП | Кожух | |
| 3 | 2001-10-3-01-20СП | Кожух | |
| 5 | БолтМ8-6gх16 | Болт М8-6gх16 | |
| 6 | Шайба8 | Шайба | |
| 7 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 7 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 8 | БолтМ8-6gх20 | Болт М8-6gх20 | |
| 9 | 3501-10-15 | Кожух защитный | |
| 9 | 3501-10-15-20 | Кожух защитный | |
| 10 | 2501-10-129-22-20СП | Провод | |
| 10 | 2501-10-129-22СП | Провод | |
| 11 | С313 | Сигнал звуковой безрупорный | |
| 11 | С313-Э | Сигнал звуковой безрупорный | |
| 11 | С313-Т | Сигнал звуковой безрупорный | |
| 12 | 400031 | Втулка | |
| 13 | ВинтВ.М5-6gх35 | Винт В.М5-6gх35 | |
| 14 | ГайкаМ5 | Гайка М5 | |
| 15 | Шайба5 | Шайба 5 | |
| 16 | 310080 | Шайба 5.01.10.019 ГОСТ 11371-78 | |
| 16 | 310080-20 | Шайба 5.01.10.0221 ГОСТ 11371-78 | |
| 17 | ПС300А3-3723100ГЧ | Розетка ПС300А3-3723 100ГЧ | |
| 17 | ПС300А3-3723100-ЭГЧ | Розетка ГОСТ 9200-76 | |
| 17 | ПС300А3-3723100-ТГЧ | Розетка ПС300А3-3723 100-ТГЧ | |
| 18 | 700-40-5607 | Наконечник | |
| 19 | 602602 | Колодка гнездовая ОСТ 37.003.032-88 | |
| 21 | 2701-10-155-01-20СП | Сигнал заднего хода | |
| 21 | 2701-10-155-01СП | Сигнал заднего хода | |
| 22 | ШайбаС4 | Шайба С4 | |
| 23 | Шайба4 | Шайба 4 | |
| 24 | ВинтВ.М4-6gх12 | Винт В.М4-6gх12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
