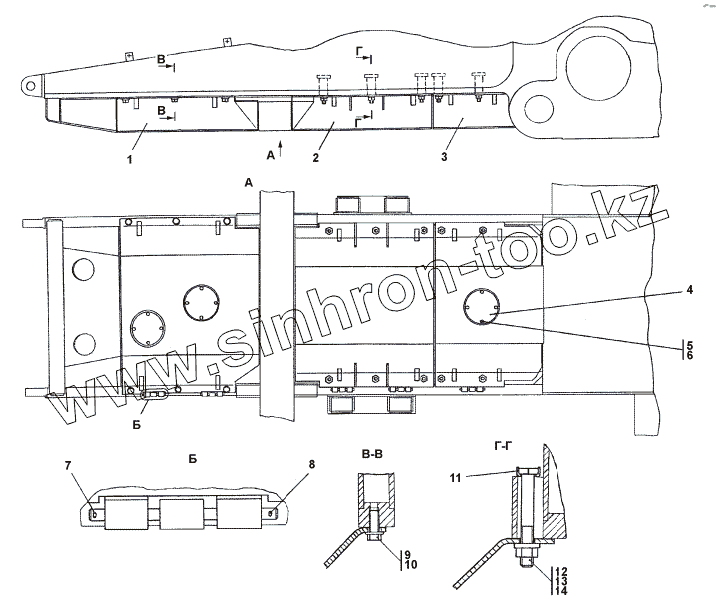

Каталог запасных частей к технике: Промтрактор ТГ-121Я. 311102-64-1СП Установка кожухов

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

6

7

7

8

9

9

10

10

11

11

12

13

13

14

14

Позиция на иллюстрации	Заводской номер детали		Название детали
311102-64-1-20СП	311102-64-1-20СП		Установка кожухов
311102-64-1СП	311102-64-1СП		Установка кожухов
1	311102-64-10СП		Кожух
1	311102-64-10-20СП		Кожух
2	311102-64-11СП		Кожух
2	311102-64-11-20СП		Кожух
3	1101-64-14СП		Кожух
3	1101-64-14-20СП		Кожух
4	46-64-66		Крышка
4	46-64-66-20		Крышка
5	Болт М12x1,25-6gx25		Болт М12x1,25-6gx25
6	Шайба 12		Шайба 12
7	47 5240-20		Ось
7	47 5240		Ось
8	Шплинт 3,2x25		Шплинт 3,2x25
9	31 5271-20		Шайба
9	31 5271		Шайба
10	28 0544		Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70
10	28 0544-20		Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70
11	403-64-31-20		Скоба
11	403-64-31		Скоба
12	31 5317		Шайба
13	28 0760		Болт М20x1,5-6gx140
13	28 0760-20		Болт М20x1,5-6gx140
14	30 0310		Гайка М20х1,5-6Н.12.40Х.019 ГОСТ 5915-70
14	30 0310-20		Гайка М20х1,5

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
