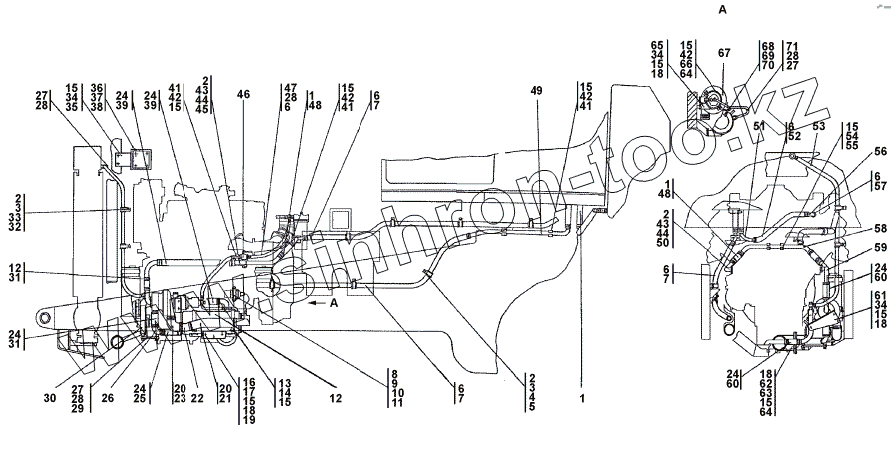

Каталог запасных частей к технике: Промтрактор ТГ-121Я. 311102-43-1СП Установка системы подогрева

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
2
2
3
3
4
5
6
6
6
6
6
6
7
7
7
8
9
10
11
12
12
13
14
15
15
15
15
15
15
15
15
15
15
15
16
17
18
18
18
18
19
20
20
21
22
23
24
24
24
24
24
24
25
26
27
27
27
28
28
28
28
29
30
31
31
31
32
33
34
34
34
35
36
37
38
39
39
41
41
41
42
42
42
42
43
43
44
44
45
46
47
48
48
49
50
51
52
53
54
55
56
57
58
59
60
60
61
62
63
64
64
65
66
67
68
69
70
71
Позиция на иллюстрации Заводской номер детали Название детали
311102-43-1-20СП 311102-43-1-20СП Установка системы подогрева
311102-43-1СП 311102-43-1СП Установка системы подогрева
1 1040-У-02 Хомут 1040-У-02
2 Шайба 8Т Шайба 8Т
3 Болт М8-6gx16 Болт М8-6gx16
4 700-41-3186 Хомутик
5 700-40-6684-02 Прокладка
6 1028-У-02 Хомут 1028-У-02
7 46 0721-07 Рукав
8 Болт М6-6gx16 Болт М6-6gx16
9 Шайба 6Т Шайба 6Т
10 9301.3734 Коммутатор транзисторный 9301.3734
11 9301.3734-01 Модуль зажигания отопителя 9301.3734-01
12 ПЖД-30Л-1015010 Котел подогревателя ПЖД-30Л-1015010
13 1102-43-15СП Петля
14 28 1379 Болт М12х1,25-6gх65 ГОСТ 7795-70
15 Шайба 12 ОТ Шайба 12 ОТ
16 1102-43-18СП Кронштейн
17 Болт М12x1,25-6gx25 Болт М12x1,25-6gx25
18 31 0210 Шайба 12х2.01.08кп.019 ГОСТ 11371-78
19 700-31-2209 Шайба ГОСТ 11371-78
20 1070-У-02 Хомут 1070-У-02
21 46 1501-07 Рукав
22 311102-43-7 Труба
23 40 0476 Патрубок
24 1055-У-02 Хомут стяжной червячный 1055-У-02
25 46 1201-11 Рукав
26 2002-43-66СП Трубопровод
27 700-41-2622 Болт зажимной
28 46-43-313 Прокладка
29 1106-43-72СП Трубопровод
30 311102-43-11СП Трубопровод
31 46 1201-06 Рукав
31 46 1201-15 Рукав
32 700-40-6684-03 Прокладка
33 700-41-2548 Хомутик
34 28 0320 Болт М12х1,25-6gх20 ГОСТ 7795-70
35 312505-43-17-01СП Корпус
36 ПЖД-60-И-1015410 Щиток управления ПЖД-60-И-1015410
37 Шайба 5 Шайба 5
38 Винт ВМ5-6gx16 Винт ВМ5-6gx16
39 46 1201-25 Рукав
41 2502-43-79 Прижим
42 Болт М12x1,25-6gx40 Болт М12x1,25-6gx40
43 Болт М8-6gx20 Болт М8-6gx20
44 45 0293 Прокладка
45 1102-43-35СП Трубопровод
46 311506-43-107СП Кран
47 2706-43-14СП Рукав
48 46 0901-07 Рукав
49 311102-43-15СП Трубопровод
50 1102-43-37СП Трубопровод
51 1106-43-51СП Переходник
52 46 0721-16 Рукав
53 403-43-461-03СП Рукав
54 Болт М12-6gx25 Болт М12-6gx25
55 1102-43-38СП Кронштейн
56 1106-43-60СП Трубопровод
57 46 0721 Рукав
58 1102-43-33СП Трубопровод
59 1102-43-34СП Трубопровод
60 46 1201-02 Рукав
61 311102-43-4 Кронштейн
62 Болт М12x1,25-6gx35 Болт М12x1,25-6gx35
63 1102-43-16СП Газовод
64 Гайка М12x1,25 Гайка М12x1,25
65 1102-43-30СП Кронштейн
66 1102-43-41-01 Зажим
67 ПЖД30Л-1015200 Агрегат насосный ПЖД30Л-1015200
68 СЭ12 Наконечник свечной с помехоподавателем
69 130-370-71486 Колпачок защитный проводов высокого напряжения 130-370-71486
70 312505-10-107СП Провод ВН
71 1102-43-25СП Трубопровод
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
