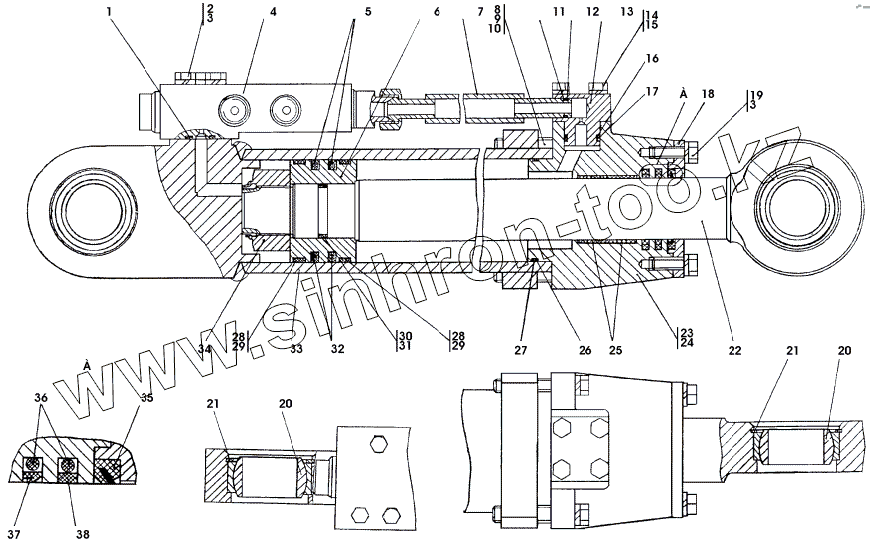

Каталог запасных частей к технике: Промтрактор ТГ-121Я. 311102-26-504СП Гидроцилиндр
1
2
2
3
3
4
4
5
6
7
7
8
8
9
9
10
11
12
13
13
14
14
15
16
17
18
19
20
20
21
21
21
22
22
23
24
25
26
27
28
28
29
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 311102-26-504-20СП | 311102-26-504-20СП | Гидроцилиндр d.100 | |
| 311102-26-504СП | 311102-26-504СП | Гидроцилиндр d.100 | |
| 1 | 020-025-30-2-51-1668 | Кольцо 020-025-30-2-51-1668 | |
| 2 | 28 0385 | Болт М12х1,25-6gх80 ГОСТ 7795-70 | |
| 2 | 28 0385-20 | Болт М12х1,25-6х80.109.40Х.029 ГОСТ 7795-70 | |
| 3 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 4 | 312001-26-51СП | Гидрозамок | |
| 4 | 312001-26-51-20СП | Гидрозамок | |
| 5 | 1101-26-613 | Кольцо уплотнительное | |
| 6 | 1102-26-603 | Поршень | |
| 7 | 312002-26-83-01-20СП | Трубопровод | |
| 7 | 312002-26-83-01СП | Трубопровод | |
| 8 | 28 0575-20 | Болт М16х1,5-6gх120 ГОСТ 7795-70 | |
| 8 | 28 0575 | Болт М16х1,5-6gх120 ГОСТ 7795-70 | |
| 9 | 28 0566-20 | Болт M12x1,5-6gx85 | |
| 9 | 28 0566 | Болт M12x1,5-6gx85 | |
| 10 | Шайба 16 ОТ | Шайба 16 ОТ | |
| 11 | 312001-26-106 | Кольцо защитное | |
| 12 | 016-020-25-2-51-1668 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 13 | 311102-26-604 | Угольник | |
| 13 | 311102-26-604-20 | Угольник | |
| 14 | 28 0260-01-20 | Болт М10-6gx50 | |
| 14 | 28 0260-01 | Болт М10-6gx50 | |
| 15 | Шайба 10 ОТ | Шайба 10 ОТ | |
| 16 | 2501-98-550 | Кольцо защитное | |
| 17 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 18 | 1501-26-616 | Скребок | |
| 19 | Болт М12x1,25-6gx35 | Болт М12x1,25-6gx35 | |
| 20 | ШС55 | Подшипник ШС55 | |
| 21 | 58 0680-20 | Кольцо С85 | |
| 21 | 58 0680-10 | Кольцо С85 | |
| 22 | 011101-97-563-01-20 | Шток | |
| 22 | 011101-97-563-01 | Шток | |
| 23 | 1101-26-620 | Крышка | |
| 24 | 1101-26-632 | Крышка | |
| 25 | 312001-26-111 | Кольцо штоковое | |
| 26 | 1101-26-610 | Кольцо защитное | |
| 27 | 094-100-36-2-6 | Кольцо 094-100-36-2-6 | |
| 28 | 1101-26-614 | Втулка опорная | |
| 29 | Е21Т-100-12-3,0 | Кольцо опорно-направляющее поршневое Е21Т-100-12-3,0 | |
| 30 | 44 0005 | Шайба защитная | |
| 31 | 042-050-46-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 32 | 080-090-58-2-51-1668 | Кольцо 080-090-58-2-51-1668 | |
| 33 | 311102-26-506СП | Корпус | |
| 34 | 1101-26-615 | Гайка специальная | |
| 35 | 2501-93-506-04СП | Грязесъемник 3-d | |
| 36 | 070-080-58-2-51-1668 | Кольцо 070-080-58-2-51-1668 | |
| 37 | 1501-26-630-01 | Кольцо уплотнительное | |
| 38 | 312001-26-109-01 | Кольцо уплотнительное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
