Каталог запасных частей к технике: Промтрактор ТГ-121Я. 311102-25-1СП Установка бака

Тип техники

Марка

Модель

Схема

311102-25-1-20СП

1

2

2

3

4

5

6

7

7

8

8

9

9

10

10

11

11

11

11

12

12

12

12

13

13

14

14

15

16

17

18

18

19

20

20

21

22

23

24

25

26

26

27

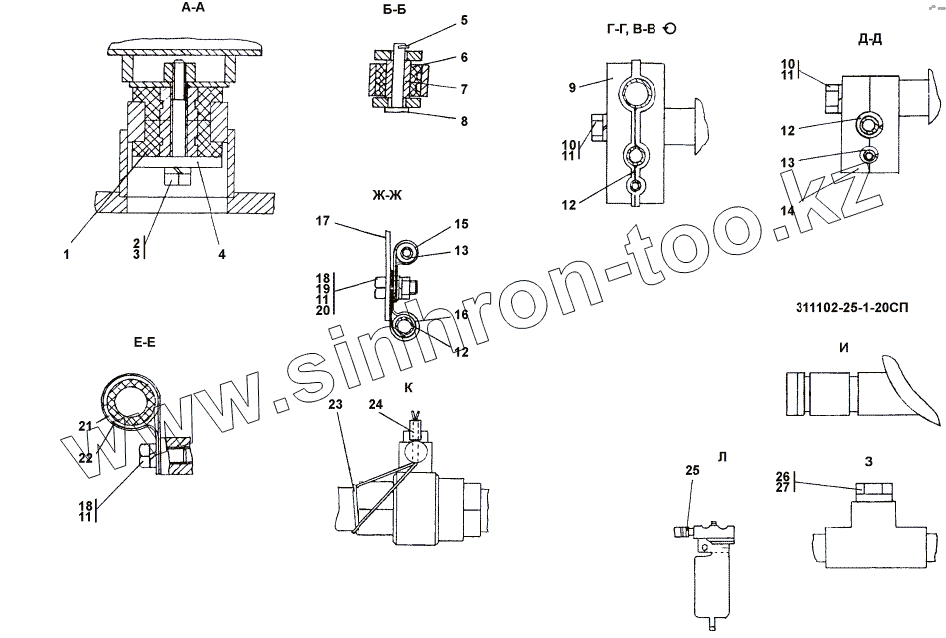

Позиция на иллюстрации	Заводской номер детали		Название детали
311102-25-1-20СП	311102-25-1-20СП		Установка бака
1	2501-25-37СП		Амортизатор
2	28 0570-20		Болт М16х1,5-6gх105 ГОСТ 7796-70
2	28 0570		Болт М16х1,5-6gх105 ГОСТ 7796-70
3	Шайба 16 ОТ		Шайба 16 ОТ
4	1101-25-36		Накладка
5	Шплинт 4x40		Шплинт 4x40
6	40 0450		Втулка
7	2501-25-108-01		Втулка
7	2501-25-108-01-20		Втулка
8	47 5550		Ось
8	47 5550-20		Ось
9	2701-25-10-20		Хомут
9	2701-25-10		Хомут
10	Болт М8-6gx40		Болт М8-6gx40
11	Шайба 8Т		Шайба 8Т
12	700-40-6684-02		Прокладка
12	700-40-6684-06		Прокладка
13	700-40-6684-16		Прокладка
14	2001-25-33		Хомут
14	2001-25-33-20		Хомут
15	700-41-3310		Хомутик
16	700-41-2866		Хомут
17	2501-43-103-01		Пластина
18	Болт М8-6gx16		Болт М8-6gx16
19	Гайка М8		Гайка М8
20	31 0150		Шайба 8 ГОСТ 11371-78
20	31 0150-20		Шайба 8.01.08кп.0221 ГОСТ 11371-78
21	700-40-6684-03		Прокладка
22	700-41-2548		Хомутик
23	Проволока 0,8-0-С		Проволока 0,8-0-С
24	10/6,5		Пломба
25	1502-25-10		Наконечник
26	700-37-2077-20		Пробка
26	700-37-2077		Пробка
27	12x16 МН4152-62		Кольцо 12x16 МН4152-62

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
