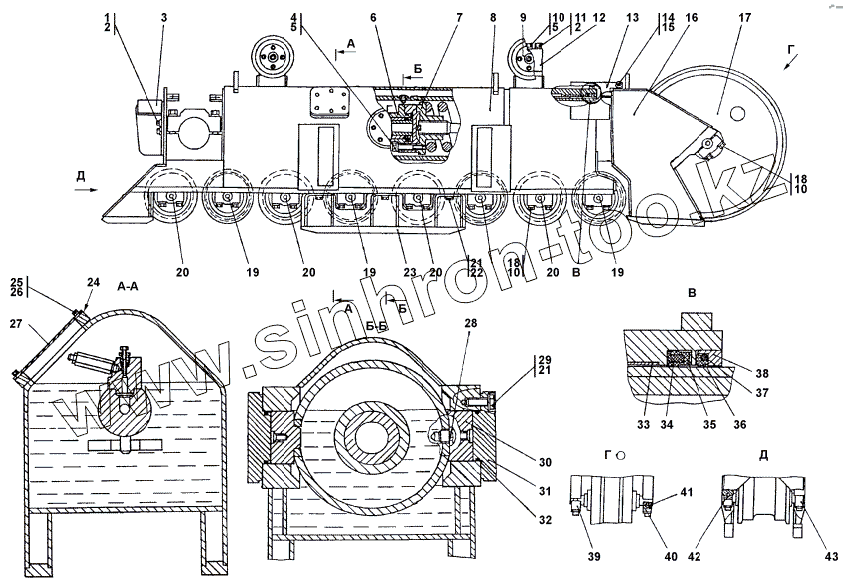

Каталог запасных частей к технике: Промтрактор ТГ-121Я. 311102-21-12СП/-13СП Тележка
1
1
2
2
3
3
3
3
4
4
5
5
6
6
6
6
7
7
8
8
8
8
9
9
10
10
10
10
11
11
12
13
13
14
15
15
16
16
17
17
18
18
18
19
19
19
19
20
20
20
20
20
21
21
21
22
23
23
23
24
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
39
40
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 311102-21-12-20СП | 311102-21-12-20СП | Тележка | |
| 311102-21-13CП | 311102-21-13CП | Тележка | |
| 311102-21-13-20СП | 311102-21-13-20СП | Тележка | |
| 311102-21-12СП | 311102-21-12СП | Тележка | |
| 1 | 28 0521 | Болт М16-6gх30 | |
| 1 | 28 0521-20 | Болт M16-6gx30 | |
| 2 | Шайба 16 ОТ | Шайба 16 ОТ | |
| 3 | 1101-21-30-01-20СП | Отбойник | |
| 3 | 1101-21-30-01СП | Отбойник | |
| 3 | 1101-21-30-20СП | Отбойник | |
| 3 | 1101-21-30СП | Отбойник | |
| 4 | 28 0750 | Болт M20x1,5-6gx120 | |
| 4 | 28 0750-20 | Болт M20x1,5-6gx120 | |
| 5 | Шайба 20 ОТ | Шайба 20 ОТ | |
| 6 | 1101-21-42СП | Механизм натяжения | |
| 6 | 1101-21-42-20СП | Механизм натяжения | |
| 6 | 1101-21-42-01СП | Механизм натяжения | |
| 6 | 1101-21-42-01-20СП | Механизм натяжения | |
| 7 | 1101-21-16-20СП | Механизм сдавания | |
| 7 | 1101-21-16СП | Механизм сдавания | |
| 8 | 311102-21-111 СП | Рама тележки | |
| 8 | 311102-21-111-20СП | Рама тележки | |
| 8 | 311102-21-112СП | Рама тележки | |
| 8 | 311102-21-112-20СП | Рама тележки | |
| 9 | 1101-21-15-20СП | Каток поддерживающий | |
| 9 | 1101-21-15СП | Каток поддерживающий | |
| 10 | 28 0742-20 | Болт M20-6gx85 | |
| 10 | 28 0742 | Болт M20-6gx85 | |
| 11 | 28 5582-20 | Болт | |
| 11 | 28 5582 | Болт | |
| 12 | 1101-21-122 | Опора | |
| 13 | 1501-21-220-20 | Кожух | |
| 13 | 1501-21-220 | Кожух | |
| 14 | Болт М12-6gx20 | Болт М12-6gx20 | |
| 15 | 31 0225-20 | Шайба | |
| 15 | 31 0225 | Шайба | |
| 16 | 1101-21-109-20СП | Рама тележки передняя | |
| 16 | 1101-21-109СП | Рама тележки передняя | |
| 17 | 1101-21-41-20СП | Колесо натяжное | |
| 17 | 1101-21-41СП | Колесо натяжное | |
| 18 | 31 5317 | Шайба | |
| 18 | 31 5317-20 | Шайба | |
| 19 | 1101-21-40СП | Каток опорный | |
| 19 | 1101-21-40-20СП | Каток опорный | |
| 20 | 1101-21-40-01СП | Каток опорный | |
| 20 | 1101-21-40-01-20СП | Каток опорный | |
| 21 | 31 5271-20 | Шайба | |
| 21 | 31 5271 | Шайба | |
| 22 | Болт М16-6gx45 | Болт М16-6gx45 | |
| 23 | 311102-21-126-20СП | Щиток | |
| 23 | 311102-21-126СП | Щиток | |
| 24 | 45 0308 | Прокладка | |
| 24 | 45 0308-20 | Прокладка | |
| 25 | Болт М8-6gx16 | Болт М8-6gx16 | |
| 26 | Шайба 8Т | Шайба 8Т | |
| 27 | 1101-21-71 | Крышка | |
| 28 | 1501-21-227 | Стопор | |
| 29 | 28 0535-20 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 29 | 28 0535 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 30 | 1101-21-65-01 | Вкладыш | |
| 31 | 1501-21-65 | Крышка | |
| 32 | 088-095-46-2-51-1668 | Кольцо | |
| 33 | 1501-21-99 | Втулка | |
| 34 | 40 0467 | Кольцо упругое | |
| 35 | 1101-21-63 | Манжета | |
| 36 | 1101-21-62 | Манжета | |
| 37 | 40 0466 | Кольцо упругое | |
| 38 | 1101-21-64 | Каркас | |
| 39 | 1101-21-110-20 | Крышка | |
| 39 | 1101-21-110 | Крышка | |
| 40 | 1101-21-111-20 | Крышка | |
| 40 | 1101-21-111 | Крышка | |
| 41 | 32 0260 | Штифт | |
| 42 | 32 5381 | Штифт | |
| 43 | 1101-21-109 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
